EVSE Kablo Bağlama Çekim Gücü ve Döner Deneme Aygıtı IEC 61851-23

EVSE Kablo Bağlama Çekim Gücü ve Döner Deneme Aygıtı IEC 61851-23

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 set/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Tork uygulamak:

0.6N • m, 0.7N • m, 1.4N • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m özellikleri ， Ağırlıkların üs

Çekme Uygulama:

Ağırlıkların üst üste binmesi ile gerçekleştirilen 160N, 200N, 240N, 250N, 500N spesifikasyonlarıyla

Gerilme frekansı:

1 saat/s

Tork tekerleği:

R100mm (ф200mm) ± 0.5mm

Tork Uygulama Süresi:

0-99H59M59S

Çekme Bisikletleri:

1-999999 döngü

Elektrik kesintisi koruması:

Güçlendirme Veri Depolama Bellek İşlevi ile

Kontrol İşlem Modu:

PLC otomatik kontrol, dokunmatik ekran çalışması

Ambalaj bilgileri:

Kontrplak kutusu

Yetenek temini:

20 set/ay

Vurgulamak:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Ürün Tanımı

EVSE Kablo Bağlama Çekim Gücü ve Döner Deneme Aygıtı IEC 61851-23

Uygulanan Standartlar ve Koşullar

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

ÜrünGörüş

Kablo Bağlantısı Çekim Gücü ve Döngü Test Aparatı (Model SNQC1007B), IEC 61851-23:2023 maddesine sıkı bir şekilde uygun olarak tasarlanmış profesyonel bir test çözümüdür.6.102Özellikle EV AC ve DC şarj istasyonları için geliştirilmiştir.Esnek kablo demirleme veya kablo sabitleme aygıtının yer değiştirme sınırlarını aşmadan belirtilen germe kuvvetlerine ve torklara dayanabilmesini sağlamak.

Bu cihaz, çok doğru ve tekrarlanabilir test sonuçları sağlamak için PLC kontrolü, motor sürücüsü ve hassas ağırlık sistemlerini birleştirir.ve kullanıcı dostu dokunmatik ekran işlevi, EVSE uyumluluğu testinde çalışan üreticiler, laboratuvarlar ve sertifika kuruluşları için gerekli bir araçtır.

SNQC1007B, gerçek dünya çekiş kuvveti ve tork koşullarını taklit ederek EV şarj istasyonu kablolarının güvenli, güvenilir ve standart uyumlu performansını garanti eder.

Teknik parametreler

Ürün	Spesifikasyon
Test İçeriği	EV şarj istasyonu kablo çekme ve tork testleri
Kontrol ve Çalışma	PLC otomatik kontrol, dokunmatik ekran arayüzü
Sürüş Modu	Elektrikli
Çekim Gücü Seviyeleri	160N, 200N, 240N, 250N, 500N (ağırlıklarla)
Döngü seviyeleri	0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m (ağırlıklarla)

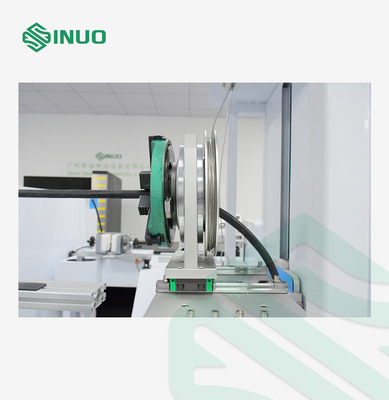

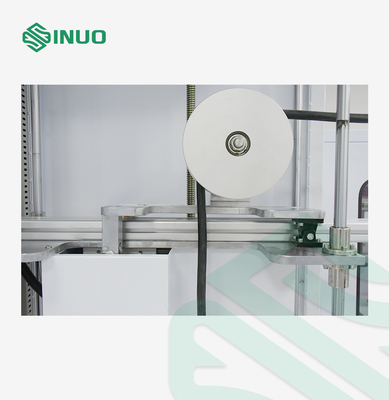

Döner Çarkı	R100 mm (Ø200 mm) ±0,5 mm
Çekim Frekansı	1 çekim/s (elektrik sinyali ile tespit edilir)
Çekiş Döngüleri	1'999,999 (ön ayarlı, varsayılan 100±1 döngü)
Döngü uygulama süresi	099 saat 59 dakika 59 saniye (ön ayarlı)
Güç Arızası Koruması	Veri depolama belleği fonksiyonu
Dökme	Evrensel sıkıştırıcı (1 set dahil)
Yapılandırma Yüksekliği Düzenleme	500-1200 mm
Güç kaynağı	AC220V ±10%, 50 ̇60Hz, 1kW
Boyutları	Yaklaşık olarak W4000 × D600 × H1850 mm
Ağırlık	Yaklaşık 300 kg.
Çalışma ortamı	Sıcaklık: 0°40°C; Nem: 30%~90%

Ayrıntılar

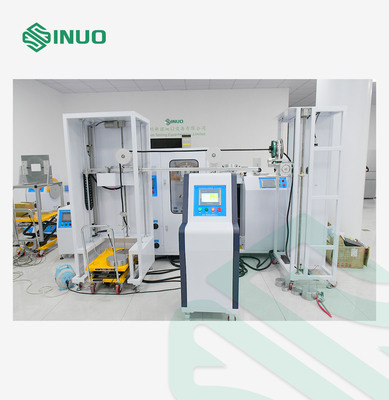

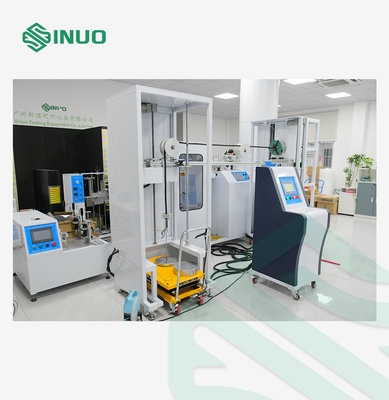

EVSE Kablo Bağlama Çekim Gücü ve Döner Deneme Aygıtı IEC 61851-23 0
