EV Şarj İstasyonu Kablo Bağlantısı Çekim Gücü ve Döner Deneme Cihazı

EV Şarj İstasyonu Kablo Bağlantısı Çekim Gücü ve Döner Deneme Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 sets/month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Vurgulamak:

EV Şarj İstasyonu Kablo Bağlantısı Denetleyici

çekme kuvveti tork testi aparatı

garantili EVSE test ekipmanı

Ürün Tanımı

EV Şarj İstasyonu Kablo Bağlantısı Çekim Gücü ve Döner Deneme Cihazı

Uygulanan Standartlar ve Koşullar

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

ÜrünGörüş

Ekipman PLC kontrolü ve motor sürücüsünü benimser. Ağırlıklar istikrarlı çekim gücü uygular ve tork ağırlıkların ve bir tork kolunun kombinasyonu ile üretilir.Sistem çekim kuvveti uygulama sayısını ve tork testi süresini ayarlamayı sağlar.Önceden belirlenmiş döngü sayısına veya süreye ulaştığında, ekipman otomatik olarak durur.EV şarj bağlantısı kablosunun en fazla izin verilen yer değiştirmesi, standartta belirtilen sınırı geçmemelidir.Bu ekipman, farklı kablo uzunluklarında şarj tabancalarıyla donatılmış şarj istasyonu örnekleriyle uyumludur.

Aygıtın esnek kablo bağlantısı, terminallerdeki iletkenleri çekim kuvvetinden ve torktan kurtarmalıdır.Bu cihaz, EV AC/DC şarj istasyonlarının kablo demirlemesinin veya kablo sabitleme cihazının belirtilen germe kuvvetine ve torkuna dayanma yeteneğini test etmek için kullanılır..

Çekici kuvvet, eksantrik bir tekerlek mekanizmasını çalıştırmak için bir motor kullanarak gerçekleştirilir.Çekici kuvvet süresi için bir izleme fonksiyonu ile donatılmıştır. Döner, bir ağırlığı kaldıran motorlu bir tepsi tarafından uygulanır; Zaman ulaştığında, tepsi otomatik olarak kaldırma ağırlığını sıfırlar ve döner uygulamasını sona erdirir.

Teknik parametreler

Çek, uygula.	160N, 200N, 240N, 250N, 500N özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir.
Döngü uygulanır	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir
Döner tekerleği	R100mm(Ф200mm) ±0,5mm
Çekim sıklığı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Çekim döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir.
Güç arızası koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Dökme	Evrensel sıkıştırıcı, bir set
Ağırlık eşleştirme seçimi tablosu
Ek yapılandırma	Cihaz, 500 ila 1200 mm arasında ayarlanabilir bir sabitleme yüksekliğine sahiptir (yani kablo çıkış pozisyonu),farklı kablo çıkış pozisyonlarına sahip şarj istasyonlarının test gereksinimlerini karşılamasına izin verir.

Ayrıntılar

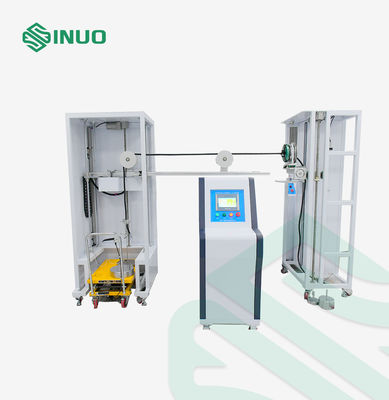

EV Şarj İstasyonu Kablo Bağlantısı Çekim Gücü ve Döner Deneme Cihazı 1
