Şarj istasyonu için kablo demirleme çekim gücü ve tork test cihazı

Şarj istasyonu için kablo demirleme çekim gücü ve tork test cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 sets/month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Vurgulamak:

EVSE kablo demirleme test cihazı

Şarj istasyonu tork testi

EVSE için çekim kuvveti test ekipmanları

Ürün Tanımı

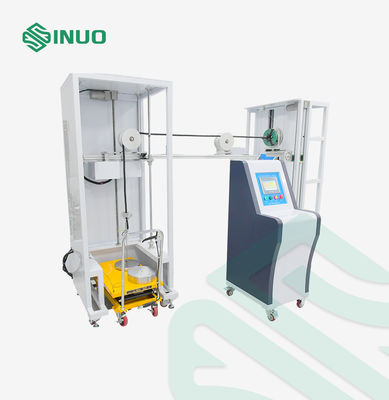

Şarj istasyonu için kablo demirleme çekim gücü ve tork test cihazı

Uygulanan Standartlar ve Koşullar

IEC 61851-23:2023 maddesine göre tasarlanmış ve üretilmiştir.6.102 ve Resim 110, Resim 111 ve Tablo 114.

ÜrünGörüş

Örnekler ve kısıtlamalar: Elektrikli araç AC ve DC şarj istasyonu

Sınav amacı: Aygıtın esnek kablo demirlemesi, terminallerdeki iletkenleri çekim kuvvetinden ve torktan kurtarmalıdır.Bu cihaz, EV AC/DC şarj istasyonlarının kablo demirlemesinin veya kablo sabitleme cihazının belirtilen germe kuvvetine ve torkuna dayanma yeteneğini test etmek için kullanılır..

Test İlke:Çekici kuvvet, eksantrik bir tekerlek mekanizmasını çalıştırmak için bir motor kullanarak gerçekleştirilir.Çekici kuvvet süresi için bir izleme fonksiyonu ile donatılmıştır. Döner, bir ağırlığı kaldıran motorlu bir tepsi tarafından uygulanır; Zaman ulaştığında, tepsi otomatik olarak kaldırma ağırlığını sıfırlar ve döner uygulamasını sona erdirir.

Teknik parametreler

Test içeriği	EV şarj istasyonu kablo çekme ve tork testleri
Ekipman yapısı şeması
Kontrol işleme modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Sürüş modu	Elektrikli
Çek, uygula.	160N, 200N, 240N, 250N, 500N özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir.
Döngü uygulanır	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir

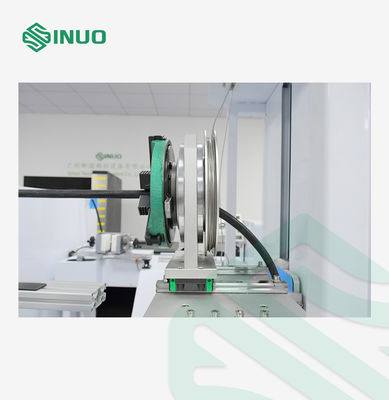

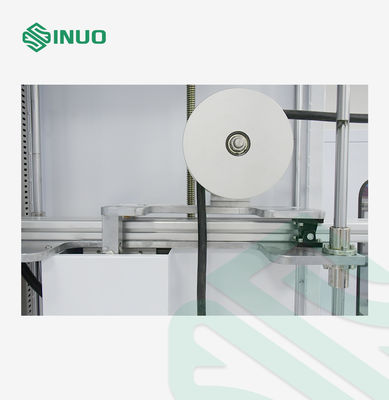

Döner tekerleği	R100mm(Ф200mm) ±0,5mm
Çekim sıklığı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Çekim döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir.
Güç arızası koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Dökme	Evrensel sıkıştırıcı, bir set

Ayrıntılar

Şarj istasyonu için kablo demirleme çekim gücü ve tork test cihazı 1
