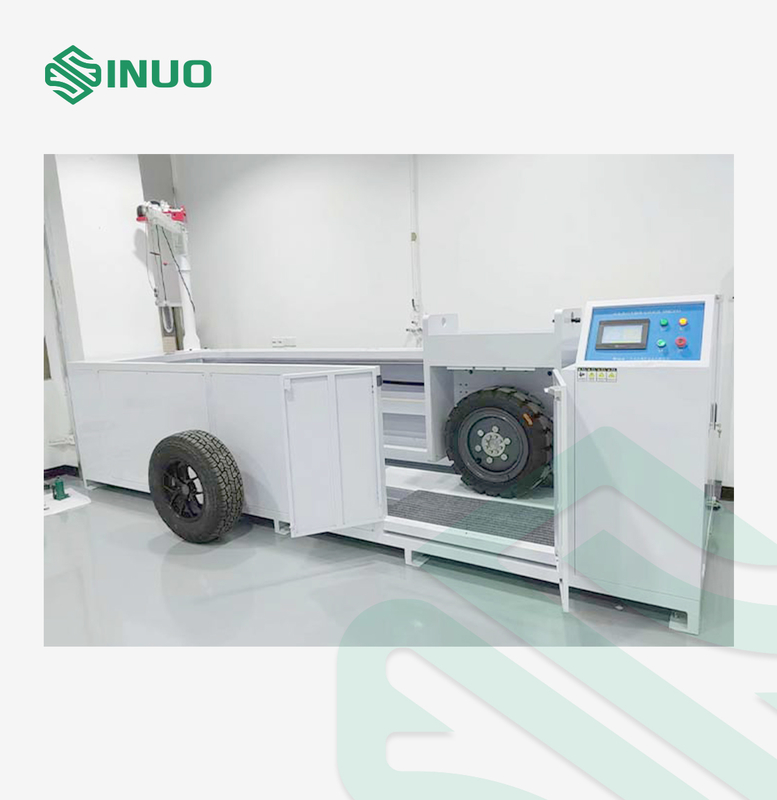

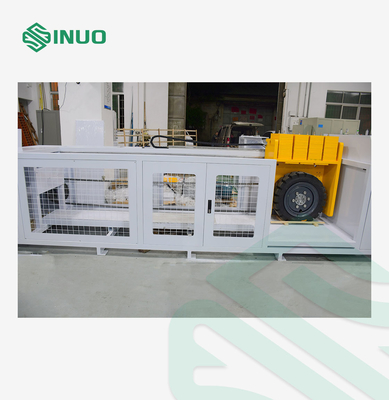

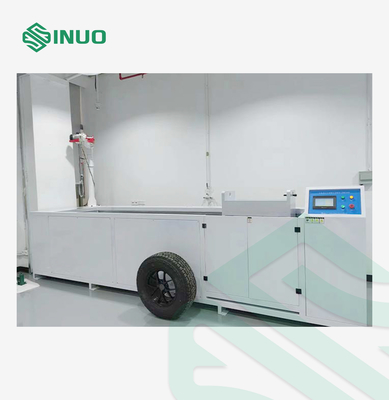

Araç Üzerinden Geçme Test Makinesi Fiş Mekanik Dayanım Test Cihazı IEC 62196-1

Araç Üzerinden Geçme Test Makinesi Fiş Mekanik Dayanım Test Cihazı IEC 62196-1

Marka Adı:	Sinuo
Model Numarası:	SNQC1010
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 SET

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

test istasyonu:

Tek İstasyon

Kuvvet aralığı:

5000N,11000N

Aşırı Hız Sürmek:

(8±2)km/s

Sürücülük:

0~2,0m

Lastik basıncının üzerinde sürüş:

(220±10) kPa

Sürüş Yöntemi:

Motor + solucan dişli + doğrusal motor modülü

Boyutlar (U×G×Y):

4700 × 1300 × 3000 mm

Ağırlık:

2400 kilo

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

Ayda 10 SET

Vurgulamak:

EVSE araç üzerinden geçme test makinesi

IEC 62196-1 fiş test cihazı

EVSE için mekanik dayanım test cihazı

Ürün Tanımı

Araç Üzerinden Geçme Test Makinesi Fiş Mekanik Dayanım Test Cihazı IEC 62196-1

Uygun Standartlar ve Maddeler

Bu makine, EV şarj fişlerini, prizlerini ve diğer zemin seviyesi konektörlerini gerçek araç lastiklerinden kaynaklanan ezilme stresi altında test etmek için ideal hale getiren IEC 62196-1:2022 Madde 33 ve IEC 62752:2016 Madde 9.34'e sıkı sıkıya uymaktadır.

Ürüne Genel Bakış

Test ekipmanı, bir fiş veya araç konnektörünün, aksesuarın yerde kalmasını engelleyen bir kablo yönetim sistemi ile donatılmadığı takdirde, bir araç tarafından üzerinden geçilmesinden kaynaklanan hasara karşı yeterli dirence sahip olup olmadığını kontrol etmek için kullanılır. IEC 62196-1:2022 madde 33, IEC 62752:2016 madde 9.34 vb. tarafından gereklidir.

Üretici tarafından önerilen türde minimum boyutlu kablo ile kablolanmış aksesuarlar, beton bir zemine, herhangi bir normal dinlenme pozisyonuna yerleştirilecektir. Geleneksel bir otomobil lastiği, P225/75R15 veya yüke uygun eşdeğer bir lastik, çelik bir janta monte edilmiş ve (2,2±0,1) bar basınçta şişirilmiş olarak (5000±250) N veya (11000±550) N'lik bir ezme kuvveti uygulayacaktır. Tekerlek, araç konnektörü veya fiş üzerinden (8±2) km/sa hızla yuvarlanacaktır. Her numune için farklı bir yönde kuvvet uygulamadan önce aksesuar doğal bir dinlenme pozisyonunda yönlendirilmelidir. Test altındaki aksesuar, uygulanan kuvvet sırasında önemli ölçüde hareket etmemesi için sabit bir konumda tutulmalı veya bloke edilmelidir. Hiçbir durumda kuvvet, çıkıntılı pimlere uygulanmamalıdır.

Teknik Parametreler

Öğe	Şartname
Model	SNQC1010
Test Standartları	IEC 62196-1:2022 Madde 33; IEC 62752:2016 Madde 9.34
Test Kuvveti Seçenekleri	A. 5000±250 N, B. 11000±550 N
Yuvarlanma Hızı	8±2 km/sa, ayarlanabilir
Tahrik Yöntemi	Motor + sonsuz dişli + lineer motor modülü
Strok	0–2,0 metre
Kontrol Sistemi	7" dokunmatik ekranlı İngilizce PLC sistemi
Çalışma Modları	Manuel ve program kontrollü
Kuvvet Ayarı	Ağırlıklarla (konsol vinç ile ayarlanabilir, 5000–11000 N)

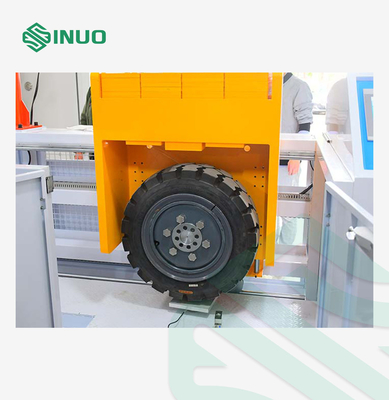

Dahil Olan Lastikler	P225/75 R15 lastik (5000 N için) ve 11000 N yük için lastik, her ikisi de çelik jantlı
Lastik Basıncı	220±10 kPa

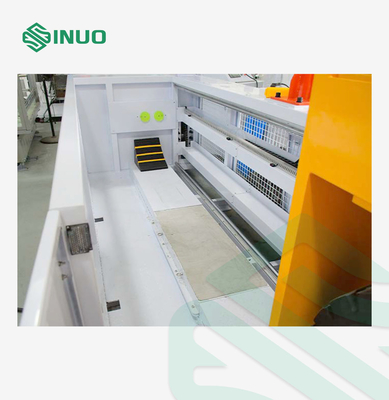

Taban Plakası	Numune fikstür kelepçeli simüle beton/beton zemin
Fren Sistemi	Sert darbeyi önlemek için dahili mekanik yavaşlama
Güvenlik Özellikleri	Koruyucu çit, kaçak koruması, motor aşırı yük koruması
Güç Kaynağı	AC 380V ±%10, 50Hz
Boyutlar (U×G×Y)	Yaklaşık 4700 × 1300 × 3000 mm
Ağırlık	Yaklaşık 2400 kg

Detaylar

Araç Üzerinden Geçme Test Makinesi Fiş Mekanik Dayanım Test Cihazı IEC 62196-1 0
