EV Şarj Kablosu Çekme Kuvveti Tork Test Cihazı PLC Dokunmatik Ekran Kontrolü

EV Şarj Kablosu Çekme Kuvveti Tork Test Cihazı PLC Dokunmatik Ekran Kontrolü

Marka Adı:	Sinuo
Model Numarası:	SNQC1007B
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 SET

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Kontrol çalışma modu:

PLC otomatik kontrol, dokunmatik ekran çalışması

Tork uygulama süresi:

0-99H59M59S, önceden ayarlanabilir

Çekme Uygulama:

160n, 200n, 240n, 250n, 500n

Tork uygulamak:

0.6n • m, 0.7n • m, 1.4n • m, 2.7n • m, 5.4n • m, 11.0n • m, 16.3n • m

Tork tekerleği:

R100mm(Ф200mm) ±0,5mm

Çekme frekansı:

1 kez/s

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

Ayda 10 SET

Vurgulamak:

EV şarj istasyonu tork test cihazı

kablo ankrajı çekme kuvveti test cihazı

EVSE test ekipmanı tork aracı

Ürün Tanımı

Elektrikli Araç Şarj İstasyonu Kablo Bağlantısı Çekim Gücü ve Döner Deneme Aparatı

Uygulanan Standartlar ve Koşullar

IEC 61851-1:2017 maddesine göre tasarlanmış ve üretilmiştir.6.

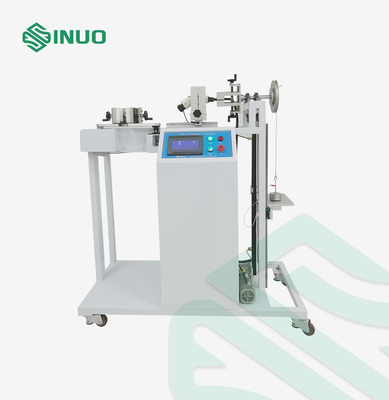

Ürün Genel Görünümü

Örnekler ve kısıtlamalar: Elektrikli araç şarj istasyonu

Test Amacı: Elektrikli araç şarj istasyonu bağlantı kablosu aksesuarlarının belirtilen gerilimi ve tork'a dayanma yeteneğini test etmek için kullanılır.

Test İlke: Çekici kuvvet, eksantrik bir tekerlek mekanizmasını veya vida mekanizmasını çalıştırmak için bir motor kullanarak gerçekleştirilir.Motor hızı, çekici kuvvetin her seferinde doğru bir şekilde uygulandığını sağlamak için ayarlanabilirDöner, bir motor, bir tepsil, bir ağırlık ve bir zaman rölesi kullanılarak gerçekleştirilir.

Yapı ve özellikleri:Ağırlık, gerilimi uygulamak için kullanılır ve ağırlık ve tork kolu tork gerçekleştirir. PLC, gerilim sayısını ve tork test süresini kontrol etmek için kullanılır.Test sayısına veya test süresine ulaştığındaTestten sonra, şarj tabancasının bağlantı kablosunun en fazla izin verilen yer değiştirmesi standart gereksinim değerini geçmemelidir.

Teknik parametreler

Test içeriği	Elektrikli şarj istasyonunun elektrik fişinin ve/veya araç fişinin kablosunun gerilme testi ve tork testi
Ekipman yapısı şeması	Referans Şeması
Kontrol işleme modu	Otomatik PLC kontrolü, dokunmatik ekran çalışması
Sürüş modu	Elektrikli
Çek, uygula.	160N, 200N, 240N, 250N, 500N özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir.
Döngü uygulanır	0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m özelliklerini karşılamak, ağırlıkların üst üste konması ile gerçekleştirilir
Döner tekerleği	R100mm(Ф200mm) ±0,5mm
Çekim sıklığı	1 kez/s, gerçek çekme süresi elektrik sinyali ile tespit edilir.
Çekim döngüleri	1-999999 döngüler, önceden ayarlanabilir, varsayılan 100±1 döngüdür
Döner uygulama süresi	0-99H59M59S, önceden ayarlanabilir.
Güç arızası koruması	Elektrikten çıkartılmış veri depolama belleği fonksiyonu ile
Dökme	Evrensel sıkıştırıcı, bir set
Ağırlık eşleştirme seçimi tablosu
