EVSE Test Ekipmanı Elektrikli Araç Giriş Sürücüsü Test Makinesi Üzerine 11000N

EVSE Test Ekipmanı Elektrikli Araç Giriş Sürücüsü Test Makinesi Üzerine 11000N

Marka Adı:	Sinuo
Model Numarası:	SNQC1010
Adedi:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 10 SET

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Kuvvet aralığı:

5000N,11000N

test istasyonu:

Tek İstasyon

Sürücülük:

0~2,0m

Aşırı Hız Sürmek:

(8±2)km/s

Lastik basıncının üzerinde sürüş:

(220±10) kPa

Üzerinden geçme yöntemi:

DOĞRUSAL MOTOR

Kontrol Yöntemi:

PLC

Görüntüleme yöntemi:

15" dokunmatik ekran

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

Ayda 10 SET

Vurgulamak:

11000N EVSE Deneme Ekipmanı

Elektrikli Araç Giriş EVSE Deneme Ekipmanı

Ürün Tanımı

EVSE Test Ekipmanı Elektrikli Araç Giriş Sürücüsü Test Makinesi Üzerine 11000N

Uygulanan Standartlar ve Koşullar

IEC 62196-1:2022 maddesinin 33. maddesi, IEC 62752:2016 maddesinin 9. maddesi tarafından gereklidir.34, IEC 61851 vb.

Ürün Genel Görünümü

The test equipment is used to check whether a plug or vehicle connector shall have adequate resistance to damage from being driven over by a vehicle unless it is provided with a cable management system that prevents the accessory from being left on the ground.

Üreticinin önerdiği minimum boyutlu kablo ile kablolanmış aksesuarlar, herhangi bir normal dinlenme pozisyonunda beton bir zemine yerleştirilir.Geleneksel bir otomobil lastiği tarafından (5000±250) N veya (11000±550) N'lik bir ezme gücü uygulanmalıdır., P225/75R15 veya yük için uygun eşdeğer bir lastik, çelik bir kenara monte edilmiş ve (2.2±0.1) bar basınçına kadar şişirilmiştir.Tekerlek aracın bağlantısı veya fişinin üzerinde (8±2) km/s hızla yuvarlanmalıdır.Ek eşya, her numune için farklı bir yönde kuvvet uygulanmadan önce doğal bir dinlenme pozisyonunda yönlendirilmelidir.Test edilen aksesuar, uygulanan kuvvet uygulandığında önemli ölçüde hareket etmemesi için sabit bir pozisyonda tutulacak veya kilitlenecektir.Hiç bir durumda bu kuvvetin çıkartma iğnelerine uygulanması gerekmez.

Teknik parametreler

Test istasyonu	Tek istasyon
Ekipman yerleştirme modu	Yerde duruyor

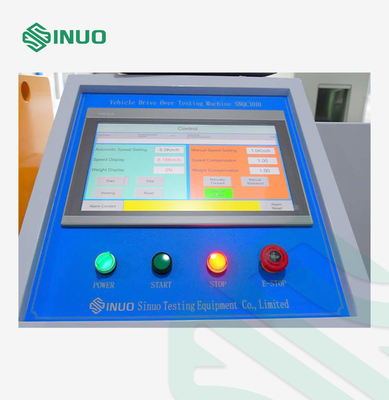

PLC kontrol sistemi	PLC kontrol sistemi en az 15 inçlik bir dokunmatik ekranla donatılmalıdır. PLC kontrol sistemi İngilizce olmalıdır. PLC kontrol sistemi, test hızını ve kuvveti kaydedebilir ve görüntüleyebilir olmalıdır. Test gücü, A ve B yükleri arasında seçilebilir. PLC denetleyicisi acil durma düğmesi ve 1 ana anahtarla birlikte gelmelidir.
Çalışma modu	El veya program kontrollü çalıştırma, seçilebilir
Güç sistemi üzerinde sürüş	Motor artı solucan vitesi hızlandırma ve yavaşlama
Sürücülük	0~2,0m
Yük Taşıma	A. Ezme kuvveti (5000±250) N B. Ezme kuvveti (11000±550) N
Güç sensörü	Testten önce lastik, yük, üst ve alt kaydırma çerçevesi, güç sistemi ve karşı ağırlıktan toplam kuvveti ölçmek için harici bir hassas güç sensörü ile donatılır.
Hızla sür.	(8±2) km/h, hız ayarlanabilir

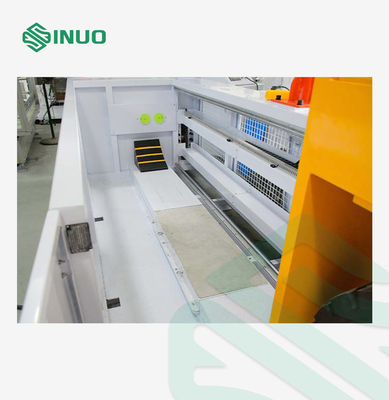

Sürüş yöntemi	Bir doğrusal motor modülü tarafından çalıştırılır ve yuvarlanma lastiklerinin ileri ve geri dönüş hareketini simüle eder.Bu, aracın gerçekte ileri veya geri hareket ederken şarj yığını fişinin kazara ezilmesinden kaynaklanan hasarı simüle eder.
Güç ayarlama sürüşü	Ağırlıkları kullanarak, güç aralığı 5000N-11000N arasında ayarlanabilir ve ağırlıklar kantilever vinçle yüklenir ve boşaltılır.

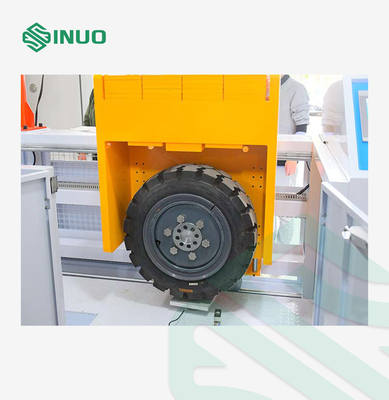

Lastikleri sür.	1. Bir P225/75 R15 lastiği ve bir eşleşen tekerlek merkezi, bir set lastik şişirme cihazları (şişirme arayüzü ve hava basınç ölçümü, 5000N testi için) ile donatılmıştır 11000N yük taşıyan lastik ve eşleşen tekerlek merkezi ile donatılmıştır. 3Tekerlek yükü çelik bir kenara monte edilir.
Lastik basıncını aşmak	(220±10) kPa
Yük taşıyan taban plaka	Çimento/beton zemini olan taban plaka, örnek sabitleme klem ile donatılabilir.
Hızlandırma yöntemi	Şirketimiz sert çarpışmaları önlemek için bir fren mekanizması tasarladı.

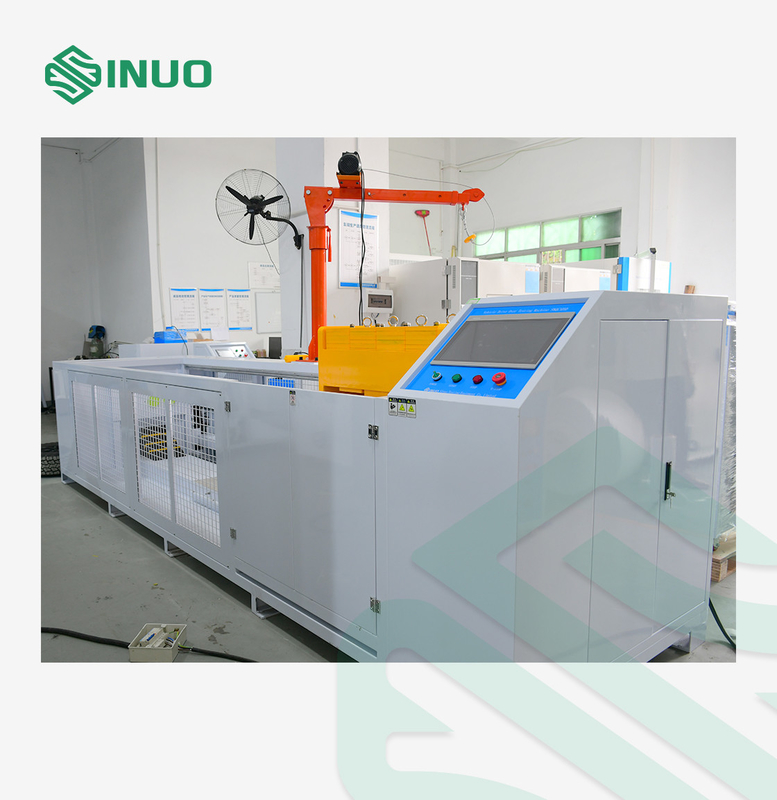

Güvenlik koruması	Tüm makine, tekerleklerin kazara saptırılmasını ve personelin mekanik yaralanmasını önlemek için koruyucu bir çitle donatılmıştır. Sızıntı koruma düğmesiyle. Motor aşırı yük koruması ile.
Kullanım ortamı	Güç kaynağı: AC400V + 10 % ve 6%, 50Hz ± 1%. Genel boyutlar: yaklaşık W4700D1300H3000mm; ağırlık: yaklaşık 2400kg
