| Marka Adı: | Sinuo |
| Model Numarası: | SN4415 |
| Adedi: | 1 |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | Ayda 10 SET |
Şarj istasyonları ve büyük ürünler için IEC60529 IPX3/4 püskürtme test ekipmanları
Uygulanan Standartlar ve Koşullar
IEC60529'a uygun:2001, vb.
Ürün Genel Görünümü
Test edilen ürün, IPX3-4 düzeyinde püskürtme testi için açık bir açık alana yerleştirilir. IPX3 veya IPX4 testi ürünün gerçek durumuna göre seçilebilir.Ekipman, genel bir kombinasyona (kontrol, su tankı, su pompası ve kaldırma yapısı), hepsi hareketli cihazlara monte edilmiş, su boruları ve güç kaynağı kabloları test sırasında hareketli cihazın arkasına sürüklenecektir.Hareketli raf iki PC sprinkler başları ile donatılmıştır, ve her bir püskürtme başı bir valf kontrolü ile donatılmıştır. Düzlük ve numune arasındaki mesafe manuel olarak hareket eder ve püskürtme rafı manuel olarak ileriye itilir.Spray çerçeve yukarı ve aşağı hareket edebilir, ve yukarı ve aşağı hareketli mesafenin yüksekliği 400-3000mm'dir (maksimum püskürtme yüksekliği 2700mm'dir).Su püskürtme akış hızı valf tarafından ayarlanır (manual ayar) ve elektromanyetik akış ölçer tarafından görüntülenirTest sırasında (test süresi, yukarı ve aşağı koşma hızı, yukarı ve aşağı koşma hızı, püskürtme açısı) dokunmatik ekranda ayarlanabilir.
Teknik parametreler
| Uygulama | Büyük ürünlerin IPX3/IPX4 testleri için uygundur. |
| Açıklık | Ø0,5 mm |
|
Çukur sayısı |
121 pcs ((Bir orta delik var, 24 pcs delikten oluşan iç iki dairenin kapsamı açısı 30° ve 96 pcs delikten oluşan dış dört dairenin kapsamı açısı 15°.) |
| Düzelenin küresel çapı | Sf75.5 |
|
Yapı |
Çıkarılabilir bir baffle yapısını benimseyen baffle, IPX3 testi sırasında kurulur ve IPX4 testi sırasında çıkarılır; Bir alüminyum baffle, paslanmaz çelik karşı ağırlığıdır. |
| Test süresi | En az 3 dakika (1min/m2), kullanıcı zamanı ayarlayabilir (kontrol sistemi kontrolü). |
| Su basıncı | 150kpa, kullanıcı basıncı ayarlayabilir (kontrol sistemi tarafından kontrol edilir). |
| Serpilme rafının boyutları | 900mm*800mm*3000mm ((L*W*H) |
| Yükseltme aralığı | 400mm-2700mm (ayarlanabilir) |
| Kaldırma hızı | 0-150mm/S (ayarlanabilir) |
| Çöğütme açısı aralığı | ±45° (ayarlanabilir). |
| Uygulama Alanı | IPX3, IPX4 su püskürtmesi ve tüm su geçirmez ekipmanların otomatik kontrolü için uygundur. |
| Su temini yöntemi | Sürekli akışlı su temini |
| Su tankı kapasitesi | ≤ 80L |
| Test suyunun sıcaklığı | Oda sıcaklığı |
| Akış | |
| Su kaynağı kontrol süreci | Valf elle ayarlanır, akış ölçer akış hızını okur ve akış hızı dokunmatik ekranda görüntülenir. |
| Akış aralığı | 12.5L/min (her biri) |
| Akış doğruluğu | ±0,5L/dakika |
| Akışölçer | XYDL-DN15 elektromanyetik akışölçer; |
| Su pompası | Paslanmaz çelik santrifüj pompası; |
| Kontrol dolabı | |
| Akış algılama | Elektromanyetik akış ölçer, akış sinyali geri bildirim. |
| Akış ayarları | El ayarlama |
| Kontrolör | Delta PLC |
| Dokunmatik ekran | Delta |
| Kontrol fonksiyonu | Sürekli akış su kaynağı, test süresi kontrolü, yukarı ve aşağı koşuş hızı kontrolü, yukarı ve aşağı koşuş mesafe kontrolü, püskürme açısı kontrolü. |
| Koruma fonksiyonu | Sızıntı koruma, aşırı yük koruma, kısa devre koruma. |
| Elektrikli bileşenler | Tanınmış markaları kullanmak (Schneider, Izumi, Omron), vb. |
| Kablolama işçisi | Ulusal standartlara uymak, elektrik paneli düzeni makul, kablolama sağlam ve işaretler açık. |

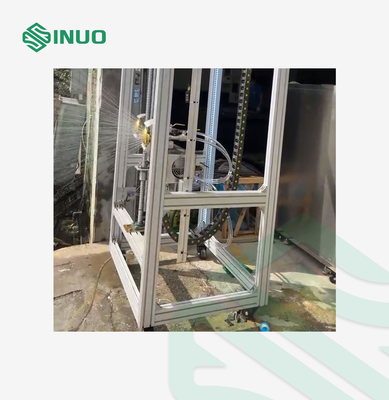

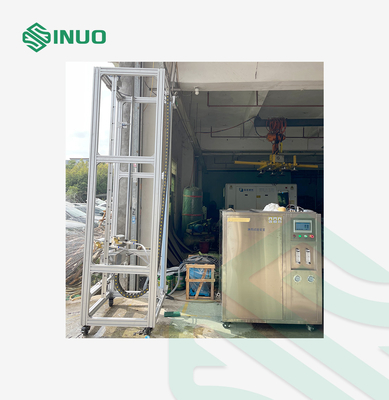

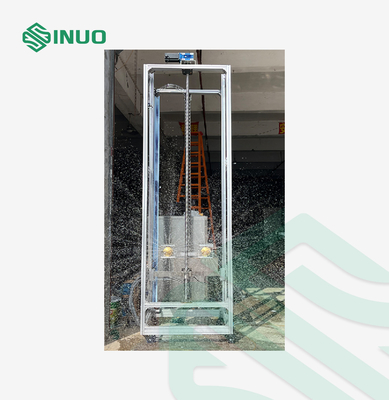

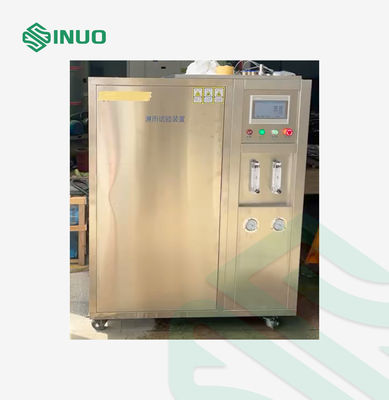

Ayrıntılar
