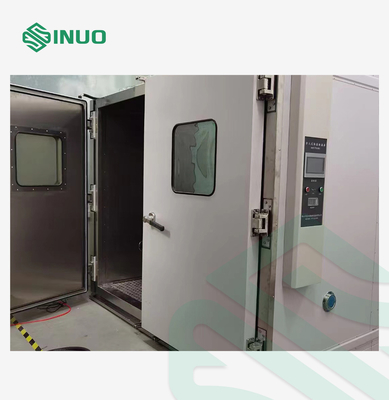

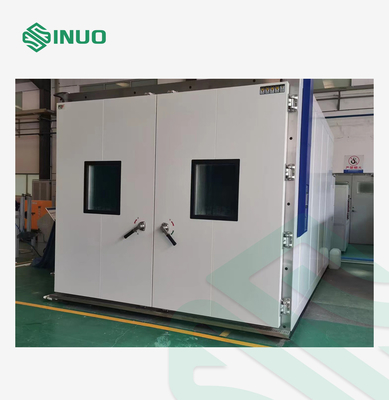

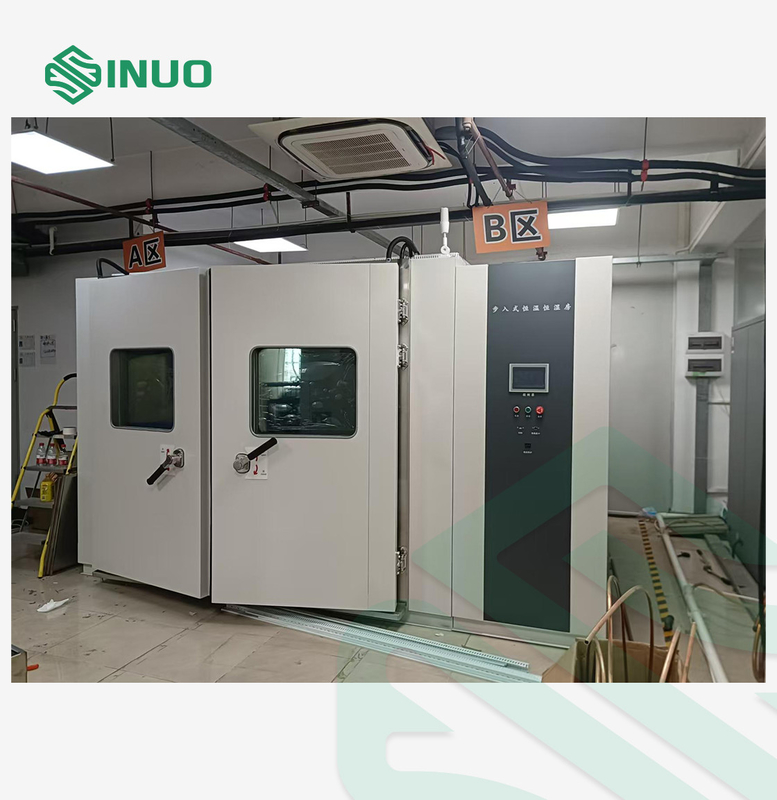

Çevre Test Odasında Yürüyüş IEC 60068 Sıcaklık Nemli Odalar

Çevre Test Odasında Yürüyüş IEC 60068 Sıcaklık Nemli Odalar

Marka Adı:	Sinuo
Model Numarası:	SN886
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

İç oda boyutları:

Özelleştirilebilir

Dış oda boyutları:

Gerçek tasarıma tabidir

Uygulanan Standart:

IEC 60068-2-1/2/30/78

Nem aralığı:

%20～%98 Bağıl Nem

Nem dalgalanması:

≤±2,0%RH

Sıcaklık aralığı:

-40°C~+120°C

Isıtma Hızı:

2 ̊3°C/dakika

Soğutma hızı:

0,7~1°C/dak

Ambalaj bilgileri:

Diğerleri

Yetenek temini:

1 takım/ay

Vurgulamak:

Çevre Test Odasında Yürüyüş

IEC 60068 Çevre Test Odasında Yürüyüş

Ürün Tanımı

Çevresel Test Odasında Yürüme IEC 60068 Sıcaklık Nem Odaları

Uyumlu Standartlar ve Maddeler

IEC60068-2-1:2007 “Çevresel Testler-Bölüm 2-1: Testler-Test A: Soğuk, IDT”

IEC60068-2-2:2007 “Çevresel Testler-Bölüm 2-1: Testler-Test B-Kuru ısı, IDT”

IEC60068-2-30:2005 “Çevresel Testler-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12s+12s döngü), IDT”

IEC60068-2-78:2012 “Çevresel Testler-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, sabit durum, IDT”

Ekipman Genel Bakışı

İçeri girilebilen sabit sıcaklık ve nem test odası, elektronik bileşenlerin güvenlik performans testi, güvenilirlik testi, ürün tarama testi vb. için uygundur. Aynı zamanda, bu testler aracılığıyla ürünün güvenilirliği artırılır ve ürünün kalite kontrolü gerçekleştirilir.

Yürüyerek girilebilen sabit sıcaklık ve nem test odası, havacılık, otomobil, ev aletleri, bilimsel araştırma vb. alanlarda olmazsa olmaz bir test ekipmanıdır. Örnek aralığı: elektrik, elektronik, yarı iletken, iletişim, optoelektronik, elektrikli cihazlar, otomotiv elektrikli cihazları, malzemeler ve diğer ürünler. Bu ekipman, sıcaklık ortamındaki hızlı değişikliklerle yüksek ve düşük sıcaklık ve nem testlerinden sonra yukarıdaki örneklerin parametrelerini, performansını ve uyarlanabilirliğini değerlendirmek ve belirlemek için kullanılır.

Okul, fabrika, askeri sanayi, araştırma-geliştirme ve diğer birimlerde kullanıma uygundur.

Hacim ve Boyut
Etkili hacim	8m³	12 metre³	48 metre³	60 metre³	Özelleştirilmiş
İç kutu boyutları	Genişlik: 2000 mm Yükseklik: 2000 mm Ç: 2000 mm	Genişlik: 2000 mm Yükseklik: 2000 mm Ç: 3000 mm	Genişlik: 4000 mm Yükseklik: 3000 mm Ç: 4000 mm	Genişlik: 5000 mm Yükseklik: 3000 mm Ç: 4000 mm	İstenilen tüm boyutlar özelleştirilebilir
Dış boyutlar Yaklaşık.	Genişlik: 3000 mm Yükseklik: 2530 mm Ç: 2630 mm	Genişlik: 2560 mm Yükseklik: 2950 mm Ç: 4000 mm	Genişlik: 4700 mm Yükseklik: 3200 mm Ç: 5000 mm	Genişlik: 5700 mm Yükseklik: 3200 mm Ç: 5000 mm	Gerçek tasarıma tabidir

Teknik parametreler

Verim	(ortam sıcaklığı -5℃~+28℃, yüksüz durum)
Sıcaklık aralığı	-40℃~+120℃ veya özelleştirilebilir (En yüksek test sıcaklığı: 80℃, 100℃, 120℃, 150℃; en düşük test sıcaklığı: Sıcaklık: -60℃, -40℃, -20℃, 0℃ isteğe bağlıdır)
Isınma oranı	-40℃~+120℃ yaklaşık 2～3℃/dak (yük yok, ortalama)
Soğutma oranı	+120℃~-40℃ yaklaşık 0,7～1℃/dak (yük yok, ortalama)
Çözünürlük doğruluğu	0,01℃	Yüksüz koşullar altında ölçülen veriler
Sıcaklık dalgalanması	±0,5℃
Sıcaklık sapması	±2,0℃
Nem aralığı	%20～%98RH
Nem sapması	%75RH'nin altında: ≤±5,0%RH %75RH'nin üstünde: ≤+2/-3%RH
Nem dalgalanması	≤±2,0%RH
Sıcaklık ve nem kontrol yeteneği aralığı diyagramı
Güç kaynağı	AC3￠5W 380V 50/60Hz (R, STN üç fazlı beş telli artı topraklama teli) (voltaj dalgalanması ≤ ±10%)
Güç	Ekipmanın toplam gücü yaklaşık 25KW'dır
Gürültü	GB/T14623-2008'e göre ölçüm yapıldığında gürültü seviyesi ≤75dB'dir (gürültü algılama cihazı, ekipman kapısından 1m mesafede ölçülmüştür).
Standartlar	IEC60068-2-1:2007 “Çevresel Testler-Bölüm 2-1: Testler-Test A: Soğuk, IDT” IEC60068-2-2:2007 “Çevresel Testler-Bölüm 2-1: Testler-Test B-Kuru ısı, IDT” IEC60068-2-78:2012 “Çevresel Testler-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, sabit durum, IDT” IEC60068-2-30:2005 “Çevresel Testler-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12s+12s döngü), IDT”
Enerji tasarrufu sağlayan tasarım	Kontrol sisteminin PLC (Programlanabilir Mantık Denetleyicisi) kullanılır. Buzdolabının çalışma koşulları test koşullarına göre otomatik olarak ayarlanır. Soğutma sistemi, yük boyutuna göre gücü ayarlayabilir. Ayrıca kompresör enerji düzenleme teknolojisine sahiptir. Mükemmel enerji tasarrufu etkileri elde edebilir.
Soğutma yöntemi	Ekipman su soğutmayı benimsiyor

Ürün Özellikleri

Yapısal Malzemeler
Genel kurulum	Depo, yerinde kilitler takılarak monte edilir ve kurulur ve güzel bir görünüme sahiptir. İç oda ile dış kabuk arasındaki ara katman poliüretan köpük ve güçlendirilmiş çelik plakalarla doldurulmuştur. Aynı anda ısı koruma rolünü oynayabilir ve iç ve dış odaların mukavemetini güçlendirebilir. Yapı sağlamdır ve kurulumu rahat ve hızlıdır, inşaat süresi kısadır.
Dış kutu malzemesi	A3 plaka püskürtme: 1.0mm

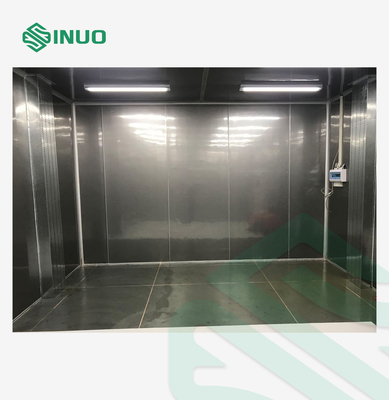

İç kutu malzemesi	İç hazne SUS#304 mat paslanmaz çelik kullanır Kalınlık: 1.0mm
Yalıtım malzemesi	100 mm sert poliüretan köpük ve cam yünü aleve dayanıklı ve yanmazdır, çevresel gereklilikleri karşılar. İç bölme ile dış kabuk arasındaki ara katman, aynı anda ısı koruma rolünü oynayabilen ve iç ve dış bölmelerin mukavemetini güçlendirebilen poliüretan ile doldurulmuştur. Yapı sağlamdır ve kurulumu rahat ve hızlıdır, kısa bir inşaat süresi vardır.
Dikey tahta ve üst tahta	SUS#304 mat paslanmaz çelikten üretilmiştir (1,0 mm kalınlığında)
Alt malzeme	SUS#304 kabartmalı paslanmaz çelik kaymaz malzemeden üretilmiştir
Kutu kapı	Kapının dışı CNC kesim, katlama ve fırın boya ile soğuk haddelenmiş çelik sacdan yapılmıştır (kalınlık 1,2 mm). İç kısmı, deformasyon ve hava kaçağı olmadan uzun süreli kullanım sağlamak için kare borularla güçlendirilmiştir. Menteşeli tek kapı. Düşük sıcaklık testi sırasında kapı çerçevesi ve kapının kenarında yoğuşma veya donma olmasını önlemek için kapı çerçevesi ve kapının kenarı elektrikli buz çözme cihazlarıyla donatılmıştır.
Alt	Alt drenaj oluğu 60 mm genişliğinde ve 30 mm derinliğindedir. Tabanın etrafına gömülüdür. Yüksek sıcaklık ve yüksek nem test odası testinde yoğuşma suyu tahliyesi için 2 adet paslanmaz çelik zemin gideri vardır.
Kutu alt plakası	(a) Tekdüze yük: 500kg/m2; (b) Alt plakanın taşıma kapasitesi yatay kanal çeliği tarafından garanti edilir. Test odası bir düzleme kurulur ve test odasının alt plakası yük taşıyan ahşap karelerle kurulur. Paslanmaz çelik alt plakaya 3 mm kaymaz alüminyum plaka takılır. Bu, tüm alt plakadaki kuvvetin tekdüze olmasını sağlar.
Gözlem penceresi	Gözlem penceresi boyutu: genişlik 400*yükseklik 600mm. Kapı, büyük buhar geçirmez 3 katlı vakumlu cam gözlem penceresiyle donatılmıştır. Herhangi bir test sırasında yüzeyde donma veya yoğuşma olmaz.
Aydınlatma cihazı	Test odasına patlamaya ve neme dayanıklı iki adet aydınlatma lambası yerleştirilmiştir.
Test deliği	Makine gövdesi bir adet Φ100mm delik, bir adet yumuşak fiş ve bir adet delik kapağı ile donatılmıştır. Harici test güç hattını veya sinyal hattını bağlamak için kullanılabilir.
Fok	Test odasının kapı contası, yüksek ve düşük sıcaklıklara dayanıklı, yaşlanmaya dayanıklı ve iyi sızdırmazlık performansına sahip silikon kauçuk şeritlerden yapılmıştır.
Basınç denge penceresi	Basınç denge penceresi, depolamanın içindeki ve dışındaki basıncı dengelemek için kullanılır. Isıtma sırasında, iç basıncın çok yüksek olmasını ve kapıya çok fazla dışarı doğru kuvvet uygulamasını önler. Soğuma sırasında, kapının içeriye doğru emilmesini ve açılamamasını önler. Genellikle kapalıdır ve basınç farkı büyük olduğunda otomatik olarak açılır.
Sıcaklık sensörü	Yüksek doğrulukta ithal platin PT100 sıcaklık sensörü
Nem sensörü	Yüksek doğruluk ve uzun ömre sahip yüksek hassasiyetli nem sensörü

Oda Yapılandırması

1.1 Hava besleme sistemi
1.1.1 Hava akış diyagramı	Hava çıkışı, üst hava çıkışı ve alt hava dönüşü ile sirküle hava dönüş modunu benimser.
1.1.2 Hava besleme özellikleri	Hava santrifüj fan çarkı tarafından taşınır. Hava çıkış panjurları, kutunun içindeki tekdüzeliği tam olarak sağlamak için rüzgar yönünü ayarlar.
1.1.3 Sirkülasyon motoru	380V asenkron motoru benimseyin
1.1.4 Rüzgar değirmeni	Çok kanatlı santrifüj sirkülasyon fanı, yüksek ve düşük sıcaklığa dayanıklı alüminyum alaşımlı kanatlar

1.2 Soğutma sistemi		Açıklama
1.2.1 Soğutma yöntemi	İkili kademeli mekanik buhar sıkıştırma
1.2.2 Kompresör	GEA BOCK yarı hermetik pistonlu kompresör veya Emerson scroll kompresör
1.2.3 Soğutucu	Flor içermeyen çevre dostu HFC R404a+R23
1.2.4 Kondansatör	Su soğutmalı yüksek verimli boru ve gövde tipi
1.2.5 Buharlaştırıcı	Yüksek verimli çok aşamalı alüminyum alaşımlı fin buharlaştırıcı (kalınlaştırılmış fin tipi)
1.2.6 Diğer aksesuarlar	Hepsi uluslararası birinci sınıf markaların yüksek kaliteli ürünleridir (sağdaki resim: kuru filtre)
1.2.7 Nem Alma	Soğutma sistemi ile soğutma ve nem alma (kutudaki hava çiğ noktası sıcaklığının altında buharlaştırıcıdan geçer ve nem çöker)

1.3 Isıtma ve Nemlendirme Sistemi
1.3.1 Isıtma borusu	Elektrikli ısıtma, yüksek kaliteli nikel-krom alaşımlı ısıtma teli, PID darbe genişliği kontrolü SSR ısıtma gücünü otomatik olarak ayarlar.
1.3.2 Kontrol yöntemi	Kontrolör çıkış sinyali, SSR katı hal rölesi aracılığıyla yüksek hassasiyetli temassız anahtar kontrolü elde etmek için kullanılır
1.3.3 Nemlendirme tüpü	Kazan tipi elektrikli ısıtma. Yüksek kaliteli nikel-krom alaşımlı ısıtma teli artı SUS304 zırh. PID darbe genişliği kontrolü SSR ısıtma gücünü otomatik olarak ayarlar. Nemlendirmeden sonra, buhar test odasına dökülür.
1.3.4 Kontrol yöntemi	Kontrolör çıkış sinyali, SSR katı hal rölesi aracılığıyla yüksek hassasiyetli temassız anahtar kontrolünü gerçekleştirmek için kullanılır

1.4 Kontrol Sistemi ve Kontrol Devresi		Açıklama
1.4.1 Denetleyici	Soğuk denge programlanabilir renkli dokunmatik ekran sıcaklık ve nem kontrol cihazını benimseyin. "7 inç" Çince ve İngilizce gerçek renkli dokunmatik ekran. İnsan-makine arayüzü (ekranda diyalog stili). Bilgisayar kontrolü. USB eğri kaydı. Veri depolama aygıtı.
1.4.2 Ekran görüntüleme işlevi
1.4.3 Kontrol çözünürlüğü	Sıcaklık 0.01℃; nem %0.1; zaman 1dk
1.4.4 Ayar aralığı	Sıcaklık koşulları: -40℃~100℃; Ekipmanın sıcaklık çalışma aralığına göre ayarlayın (üst sınır +5℃, alt sınır -5℃);
1.4.5 Çalışma modu	Program çalışması, sabit değerli çalışma
1.4.6 Program kapasitesi	Sabit değerli çalışma süresi ayarı 9999h59m'ye kadar ulaşabilir (0 ayarı, zaman sınırı olmaksızın sürekli çalışma anlamına gelir); Kullanılabilir program kapasitesi: maksimum 120 grup; Kullanılabilir bellek kapasitesi: Grup başına 120 adım; Tekrarlanabilir komutlar: Her komut 999 defaya kadar çalıştırılabilir.
1.4.7 Ayar yöntemi	Dokunmatik giriş ve kontrol kullanan insan-bilgisayar diyalog modu
1.4.8 İletişim arayüzü	Eğrileri görüntülemek ve veri toplamak için bir bilgisayara bağlanabilir; İzleme ve uzaktan kumanda sistemi olarak kullanılabilir; Birden fazla makineyi eş zamanlı olarak kontrol etmek için kullanılabilir; RS-232, RS-485 ve USB haberleşme cihazları.
1.4.9 USB depolama kartı	Tarihsel eğrileri ve tarihsel verileri indirmek için bir USB flash sürücü takılabilir ve hot-swap işlevi vardır.
1.4.10 Veri kayıt yöntemi	Pil korumalı bir RAM'e sahiptir. Cihazın ayar değerlerini, örnekleme değerlerini ve örnekleme süresini kaydedebilir. Eğri kayıt döngüsü 30~60 saniyeye ayarlanabilir. Maksimum bellek süresi, geçmiş eğrilerin ve geçmiş verilerin (örnekleme sırasında) 90 günüdür.
1.4.11 Güç kapalı hafıza fonksiyonu	Elektrik kesintisi kurtarma modu şu şekilde ayarlanabilir: sıcak başlatma/soğuk başlatma/durdurma.
1.4.12 Zamanlanmış güç açma işlevi	Başlatma süresi isteğe göre ayarlanabilir. Güç açıldığında ve süre dolduğunda, makine otomatik olarak çalışacaktır.
1.4.13 Yazılım kullanım ortamı	Basitleştirilmiş Çince Windows2000 veya Basitleştirilmiş Çince WindowsXP işletim sistemi
1.4.14 Ağ bağlantısı (isteğe bağlı)	Profesyonel yazılım aracılığıyla Ethernet'e bağlanabilir. Ağ üzerinden uzaktan kontrol edilebilir ve uzaktan desteklenebilir. Ayrıca ağ üzerinden test verileri toplayabilir. Aynı anda birden fazla üniteyi kontrol edebilir.
1.4.15 Mobil telefon APP fonksiyonu (sipariş vermeden önce iletişim kurulması gerekir)	Cihaz mobil telefon APP aracılığıyla çalıştırılabilir, parametreleri ayarlanabilir ve izlenebilir.
1.4.16 Kontrol devresinin ana bileşenleri	Kontrol devresinin ana bileşenleri hepsi yüksek kaliteli markalardır. Ayrıntılı bir liste için ana malzeme tablosuna bakın
1.4.17 Devre sistemi referans diyagramı		Ulusal standart devre şemasına göre her hat, bir hat numarası ile standartlaştırılır.

Koruyucu Fonksiyon

1.5 Koruyucu fonksiyon

Açıklama

1.5.1 Sigortasız kısa devre kesici koruma şalteri ile donatılmıştır

1.5.2 Kompresör aşırı yük ve aşırı ısınma koruması

1.5.3 Sistem aşırı akım/düşük gerilim koruma cihazı

1.5.4 Kontrol cihazının kendi kendine teşhis arıza gösterimi

1.5.5 Soğutma suyu basıncı çok düşük koruması

1.5.6 Güç kaynağı faz altı koruması, kaçak, kısa devre koruması

1.5.7 Yük kısa devre koruması

1.5.8 Emniyet topraklama terminali

1.5.9 Fan motoru aşırı ısınma veya aşırı yük koruması

1.5.10 Kutunun içindeki ve dışındaki basınç dengeleme cihazı

Detaylar Giriş

1.6 Diğer bileşenler

1.6.1 Standart ekipman kurulum kılavuzu, bakım kılavuzu ve işletme kılavuzu

1.7 Kullanım Koşulları

1.7.1 Ortam sıcaklığı: -5℃~+28℃;

1.7.2 Bağıl nem: ≤%85RH;

1.7.3 Atmosfer basıncı: 80kPa~106kPa

1.7.4 Etrafta güçlü titreşim yok

1.7.5 Ekipman güç kaynağı: (test güç kaynağının dahil olmadığını unutmayın)

1.7.5.1 Güç kaynağına 380VAC (±%10), üç fazlı hat + koruyucu topraklama teli, topraklama direnci ≤4Ω bağlayın;

1.7.5.2 Maksimum etkili güç: 25KW

1.7.6 Frekans: 50±0.5HZ

Yapı Diyagramı

1.8 Ekipman Yapı Şeması (sadece referans amaçlı)

Çevre Test Odasında Yürüyüş IEC 60068 Sıcaklık Nemli Odalar 17

1. Tek kapı; 2. Çalışma odası; 3. Isı ve nem şartlandırma odası;

4. Nemlendirici; 5. Buharlaştırıcı; 6. Isıtıcı; 7. Fan; 8. Soğutma ünitesi; 9. Soğutma kulesi.

Ana Aksesuar Listesi

1.9 Ana malzeme listesi
İsim	Marka	Örnek	Menşei
Yapı
Kutu gövde	Özelleştirme	Oda yönetim kurulu	Çin
İç kutu		304 paslanmaz çelik	Çin
Sirkülasyon motoru	Tayvan Yizheng		Çin
Soğutma
Kompresör	BOCK veya Emerson	Yarı hermetik veya scroll kompresör	Almanya veya Amerika Birleşik Devletleri
Kondansatör			Tayvan
Buharlaştırıcı	Zhongli		Tayvan
Basınç anahtarı	Zhongli	Yüksek Lisans	Danimarka
Kurutma makinesi	Danfoss	DML	Danimarka
Selenoid vana	Danfoss	VBB501	Almanya
Soğutucu ve sarf malzemeleri	OFFENWANGER	R404A+R23	Amerika Birleşik Devletleri
Kontrol
Kontrolör	TATTO	MNT-600	Çin
Sensör	YELKENCİLİK	PT100	Çin
Güç düğmesi	ÇİNT	Sızıntı koruma tipi	Çin
Yüklenici	Schneider	LC1E1810M5	Fransa
Isıtıcı	Özelleştirilmiş	Nikel-krom alaşımı	Çin
Termal röle	Schneider	LRE12N	Fransa
Alt ters faz koruyucusu	Schneider		Fransa
Aşırı sıcaklık koruması	Gökkuşağı	5~300°	KORE
Katı hal rölesi	Yangming	SSR	TAYVAN
Röle	Schneider	2P,4P	Fransa
Kablo	Çengtiantai		Çin
