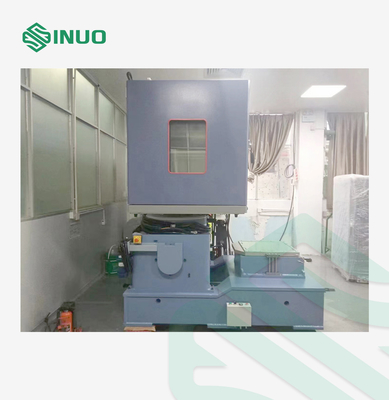

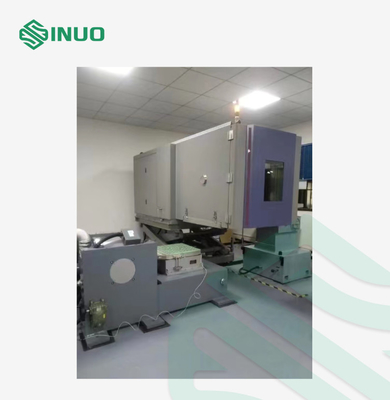

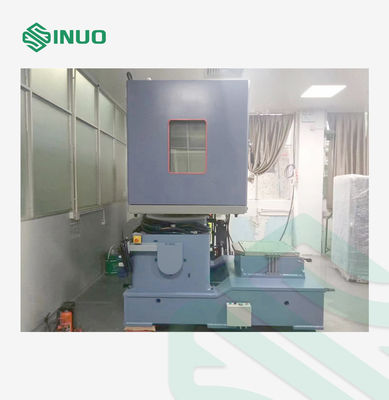

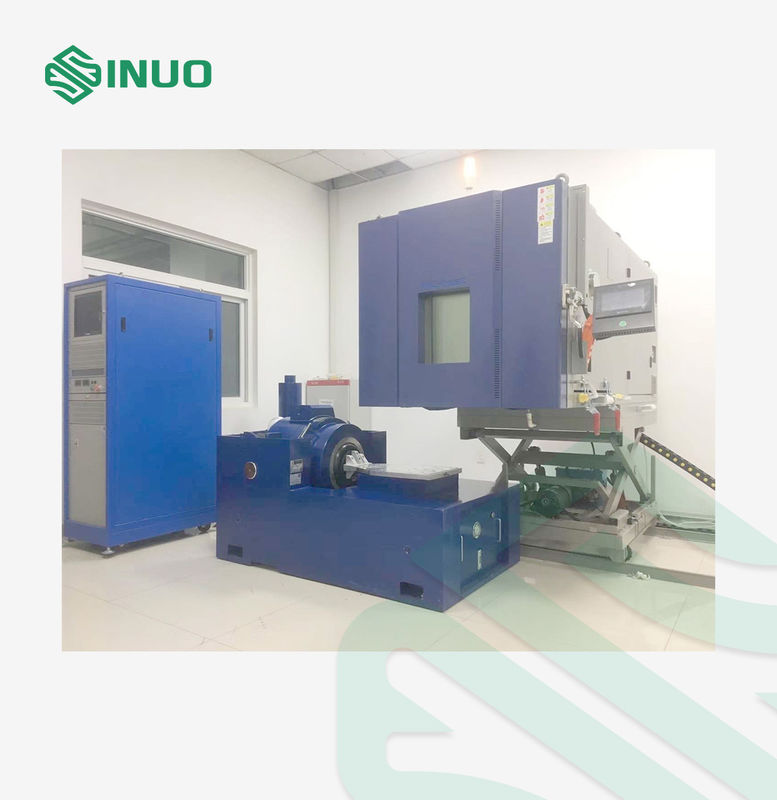

IEC 60068-2-6 Doğrusal Sıcaklık Nem ve titreşim Üçlü Kapsamlı Test Odası 5400L

(W×D×H) 260×585cm*büyüklük:

1Temperatür ve nem koşulları ayrı: en yüksek 280CM

2. Dikey titreşim ve sıcaklık ve nem yaparken: yüksekliği yaklaşık 360cm

-------- Standart olmayan ürünler nihai tasarıma tabidir. Yükseklik titreşim masasının yüksekliğine bağlıdır. 2 tonluk bir titreşim masası yaklaşık 1.7 metre)

Genel olarak kullanılan sıcaklıklar: -40°C+180°C

Sınır sıcaklığı: -70°C+180°C

1Entegre çıkarılabilir ön ve arka yapı genel standart ısı yalıtım depo kartını benimsiyor,ve bloklar yüksek ve düşük sıcaklığa dayanıklı organik silikon malzemelerle kapatılmıştır.. Oturum yerinde monte edilir ve monte edilir: ön kısmı çalışma odası, arka kısmı ise soğutma sistemi ve kontrolüdür. Kabine, alt kısmı hareketli bir zemindir,Her biri 1 kör plaka ve 1 dikey plaka ile donatılmıştır.

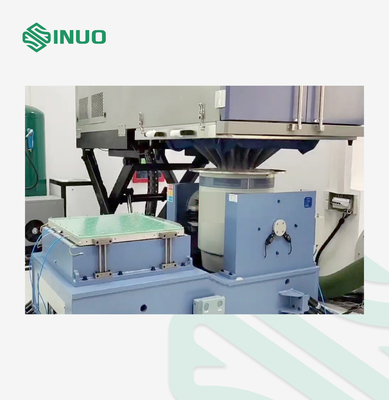

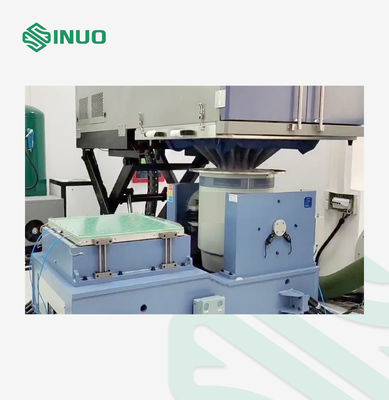

2. titreşim arayüz tablosu, titreşimleri izole edebilen ve mühürleyici ve ısı yalıtım fonksiyonlarına sahip silikon kauçuk yumuşak bir zar ile titreşim masasına yumuşak bir şekilde bağlanır;

3Stüdyo bir hava kaynağı sistemi ile donatılmıştır: hava kaynağı motoru, merkezkaç fan bıçakları, ısıtıcı, nemlendirici, soğutma ve nemden arındırma buharlaştırıcısı.

1Solenoid valfi: "Danfoss"

2El duraklama valfi: "Danfoss"

3Filtre: "Danfoss"

4Basınç sensörü: Çin-Almanya ortak girişim "Hongmu"

5Genişleme valfi: "Danfoss"

6Yüksek verimlilikte yoğunlaştırıcı buharlaştırıcı: "Danfoss" (lazerli plaka ısı değiştiricisi)

7Yağ ayırıcı: "ALCO"

8Şok emici tüp: Amerikan "Packless"

Tayvan'ın "Yongqiang"ı

Soğutma enerjisini düzenleme teknolojisi

(enerji tasarrufu tasarımı)

①En gelişmiş statik dengeleme teknolojisini kullanarak, kontrol sistemi soğutucu akışını 0 ila 100% aralığında kontrol eder.Böylece enerji tasarrufu elde etmek için soğutma kapasitesini otomatik olarak ayarlamak;

②İthalat markalı egzoz bypass valfi, Amerikan Sporlan Şirketi (veya Danimarka Danfoss) gibi kompresörün emme basıncını otomatik olarak kontrol etmek için kullanılır.ve Danimarka Danfoss termal genişleme valfi, kompresörün tam aralığında çalışmasını sağlamak için otomatik olarak kompresör emme sıcaklığını ayarlamak için kullanılır- Istikrarlı ve güvenilir.

③Alçak sıcaklıklı kompresör egzoz basıncının çok yüksek olmamasını önlemek için ithal kondansiyon basıncı düzenleyici valf kullanın, örneğin: Danimarka Danfoss

④Kompresörün güvenliğini korumak ve güvenilir çalışmayı sağlamak için kompresörün içindeki soğutucu maddenin ve yağlama yağının karşılıklı çözünürlüğünü azaltmak için kompresör krankabı ısıtıcısını kullanın.;

⑤Bir paslanmaz çelik lehimli plaka ısı değiştiricisi, küçük ısı aktarım sıcaklık farkı ile kaskad soğutma sisteminin buharlaştırıcı kondansatörü olarak kullanılır.Yüksek ısı transferi verimliliği ve kompakt görünüm;

⑥Kompresör üzerindeki çözülmüş suyun serbestçe akmasını önlemek için, kompresörün altına su toplayıcı bir teneke yerleştirilmiştir, bu da merkezi olarak toplanır ve boşaltılır.

⑦Tüm soğutma boruları, demirleme sırasında bakır boruların içinde oksit ölçeğinin oluşmasını önlemek için azotla kaynaklanır.

Titremeden kaynaklanan gürültüyü ve ürünün titreşimden kaynaklanan deformasyon ve sızıntıları etkili bir şekilde azaltmak için çoklu şok emicilik ve gürültü azaltma tasarımlarını benimser:

A. Çift şok emicilik için kompresörün altında ithal yaylar ve kauçuk yastıklar kullanılır, bu da kompresörün titreşimini ve kaskad kompresörünün rezonansını etkili bir şekilde azaltır.

B. Gürültüyü daha da azaltmak için dış kutuya yangına dayanıklı ses emici pamuk yerleştirin.

C. Soğutma sisteminin bakır boruları, kompresörün titreşiminin soğutma borularının deforme edilmesini ve sızmasını etkin bir şekilde önlemek için ark tasarımı ve şok emici borular kullanır.

Birim kapısı ses emici pamukla kaplanmıştır. Birimin içi, havalandırma ve ısı dağılımı gerektirdiğinden, gürültünün havaya yayılmasını azaltmak için,Havanın giriş ve çıkışında, havalandırma deliklerinden içeriye ses dalgalarının aktarılmasını azaltmak için yağ bazlı ses emici pamuklu ses tamponları monte edilir..

B. Şok emici hortumlar ve 10 mm'den daha küçük naylon boru kilidi çapı olan kompresör işlem boru hatları, rezonanstan kaçınmak için şok emici bükülmeleri ve uzaktan sabitlemeyi benimser; birim şok emici:

C. Kompresör titreşiminin katı taban ve zemin üzerinden aktarılmasını azaltmak için soğutma ünitesinin alt kısmına özel bir yay damper yerleştirilmiştir.

D. Isıtma pamuk, makinenin metal olmayan genişleme ekleminin (sıcak ve soğuk şok deneme odası) yalıtımında ve hava sıkışıklığında ikili bir rol oynar.Cam lif kumaştan yapılmıştır.Uzunluğu ve genişliği dış deriyle uyumludur, iyi uzatılabilirlik ve germe dayanıklılığı vardır.

E. Gürültü azaltma ve titreşim azaltma: Elyaf kumaşı ve termal yalıtım pamuk gövdesinin kendisi ses emici ve titreşim yalıtım fonksiyonlarına sahiptir.Bu, kazanların gürültüsünü ve titreşimini etkili bir şekilde azaltabilir., fanlar ve diğer sistemler.

İthalatlı entegre Finlandiyalı "Vaisala" yüksek hassasiyetli elektronik nem sensörü

(Daha istikrarlı performans, yüksek hassasiyet ve güçlü bakımsız işlev)

Sıcaklık toplama A sınıfı yüksek hassasiyetli Pt100 zırhlı platin dirençleri kullanır.

Nem: Yüksek hassasiyetli elektronik nem sensörü (daha istikrarlı performans, yüksek hassasiyet ve son derece bakımsız işlev)

1AC kontakörü: "ABB"

2- Devre kesici: "ABB"

3Termal röle: "ABB"

4Küçük röle: "Omron"

5Katı durum rölesi: Taiwan Shiyan

(1) 127'ye kadar program, süper uzun çalışma süresi

(2) Segment başına 999 saat, en fazla 32.000 döngü

(3) Her komut 9999 kez kullanılabilir.

Grafik eğri, program yürütüldüğünde gerçek zamanlı olarak görüntülenebilir. Gösterilen içerik şunlardır: sıcaklık ayarı (SV) gerçek (PV) değeri, program yürütme döngüsü,Program eğrisi yürütme fonksiyonu, segment çalışma süresi, segment numarası süresi, çalışma süresi, kalan süre, hata durumu ve arıza süresi, program çalıştırılırken dosya atlama ve bekleme işlevleri ile;

Dahili USB arayüzü tarihsel eğri ve tarihsel verileri indirebilir - kayıt cihazını değiştirebilir ve RS485, LAN (ağ portu),Uzaktan izleme ve veri toplamasını kolaylaştırmak için GPRS (mobil telefon) ve diğer iletişim yöntemleri (standart RS232 veya USB). Merkezi kontrol aracı ve bilgisayar arasındaki uzaktan iletişim yönetimini gerçekleştirebilir. Makine bağlandıktan sonra,Ekipmanın çalışması ve sıcaklık ve nem gibi parametreler bilgisayar aracılığıyla sürekli olarak izlenebilir.(En fazla 32 cihaz çevrimiçi olarak bağlanabilir).

USB fonksiyonu: USB2.0, bir USB flaş sürücüsü ile donatılmış (kapasite 4G) kayıt ve test operasyonu verilerini indirebilir

(1) Büyük depolama alanı, günde 24 saat açıldığında 3 aylık veri kaydedilebilir

(2) Örnekleme boyutu 1M'dir ve bilgisayar depolama alanını değiştirebilir.

Dahili USB arayüzü tarihsel eğri ve tarihsel verileri indirebilir - kayıt cihazını değiştirebilir ve RS485, LAN (ağ portu),GPRS (mobil telefon) ve uzaktan izleme ve veri toplamasını kolaylaştırmak için diğer iletişim yöntemleri.

USB fonksiyonu: USB2.0, bir USB flaş sürücüsü ile donatılmış (kapasite 4G) kayıt ve test operasyonu verilerini indirebilir

A:≥2000m;

B:≥1500mm;

C:≥ 800m;

D:≥ 800mm;

E:≥500mm
