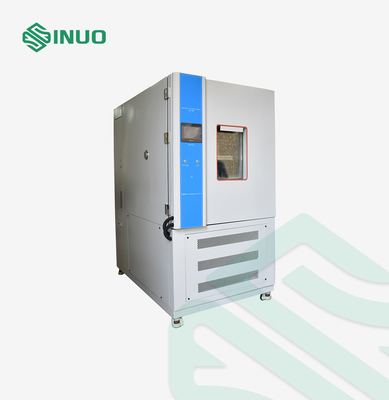

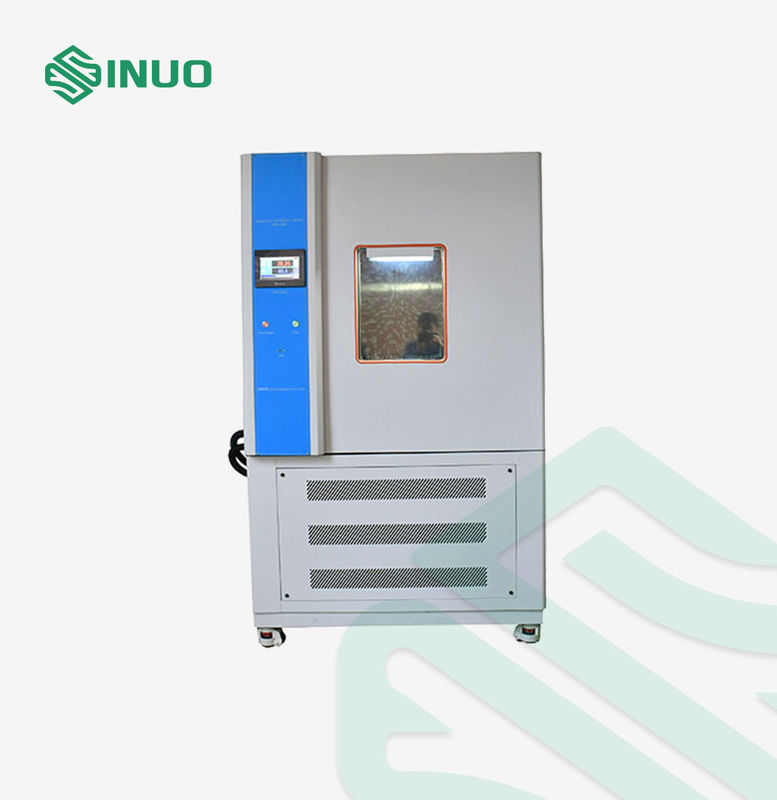

IEC60068-2-2 Programlanabilir Sabit Sıcaklık ve Nemlik Deneme Odası 1000L

(20%98)%RH

(Sıcaklık: 20°C~85°C, sıcaklık ve nem kontrol edilebilir aralık çizelgesine başvurun, aktif ısı yükü yok)

Bir ses seviyesi≤70dB(A)

(Dengelli bir odada, 25°C'lik bir ortam sıcaklığında ve düşük bir yankıyla ölçülür; ortalamayı 9 puan denemek için bir ağırlık kullanılır;Her bir test noktası gürültü kaynağından 1 metre uzaklıkta yatay olarak ve yerden 1 metre yüksekte olmalıdır.- Evet.

İzole edilmiş bina kabuğu

1Dış duvar malzemesi: A3 karton püskürtme

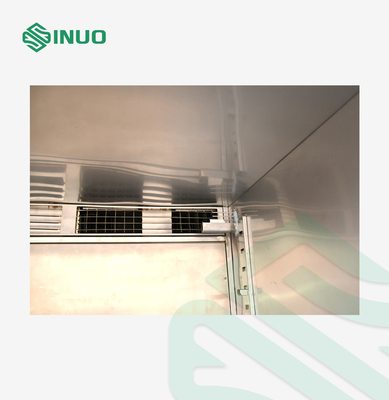

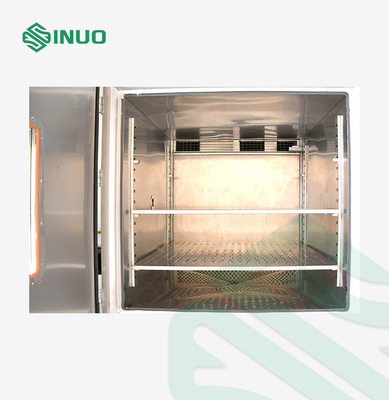

2İç duvar malzemesi: fırçalanmış paslanmaz çelik plaka SUS#304.

3Box yalıtım malzemesi: 100mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

4Kapı yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

1 Paslanmaz çelik uzun eksenli santrifüj fanları: 4 adet/90W.

2Rüzgar, ısıtıcı, buharlaştırıcı (uyumsuzlaştırıcı da dahil), drenaj cihazı, basınç dengesi portu, ayarlanabilir hava kılavuzu plağı, sıcaklık sensörü

1 Pencere 400x600x40mm 3 katmanlı vakum kalınlaştırılmış cam.

2Düz gömülü sap,

3Kapı menteşesi: SUS #304 ithalat menteşesi

4 Kutudaki enerji tasarruflu lambalar: LED enerji tasarruflu lambalar

5kurşun deliği: φ50mm 1 parça

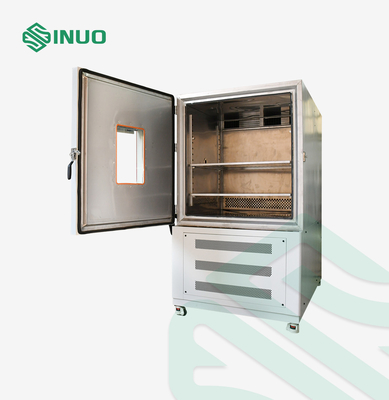

Tek parça kapı dışarıya açılır, menteşe sol tarafta ve sap sağ tarafta (kutunun ön tarafına bakıldığında).

2 Güvenlik kapısı kilitleme mekanizması ile donatılmıştır (kapı test odasında açılabilir), kapı kondansiyonun önlenmesi için elektrikli ısı ile donatılmıştır.ve yalıtım camının gözlem penceresinin görüntü alanı yaklaşık olarak (W400×H600mm)Kapı çerçevesinde yoğunlaşmayı önlemek için elektrikli ısıtma cihazı

1 Fin tipi paslanmaz çelikten ısı borusu şeklindeki elektrikli ısıtıcı

2Sıcaklık kontrol yöntemi: SSR (Solid State Relay) temassız eşit periyotlu darbe genişliği modülasyonu

Isıtma gücü: yaklaşık 4KW

1 Hitachi veya Emerson düşük sıcaklıklı ve düşük gürültülü çok düşük sıcaklıklı girdap soğutma sistemi (hava soğutmasıyla ısı dağılımı yöntemi).

2Soğutma yöntemi: hava soğutması

(1) Denenecek ürünün ısıtma yükünü etkili bir şekilde ortadan kaldırmak için soğuk kömür akış cihazının otomatik ayarını ve Alman/Japonya teknolojisini benimsemek

Teknolojik senkronizasyon.

Geleneksel tasarımla karşılaştırıldığında, kontrol istikrarı ve yeniden üretilebilirliği daha yüksektir ve güç tasarrufu ve daha fazla enerji tasarrufu konusunda süper verimlilik elde eder.

1Kondansör ve buharlaştırıcı AC&R çift spoyler tipi alüminyum kanat cihazı kullanır.

2Sürütme cihazları ithal Chiming soğutma aksesuarlarını kullanır.

1Kontrol sisteminin denetleyicisi, buzdolabının çalışma koşullarını test koşullarına göre otomatik olarak ayarlar.

2 Buharlama basıncını düzenleyen van.

3Kompresör geri hava soğutma devresi

4 Soğutma sistemi titreşim ve gürültü azaltma önlemleri ile tasarlanmıştır.

Teknik göstergeler:

1. 7 inç gerçek renk dokunmatik ekran

2İki kontrol yöntemi: program/set değeri

3Sensör tipi: iki PT100 girişi (elektronik sensör girişi isteğe bağlı)

4Çıktı modu: voltaj atışı (SSR) / kontrol çıkışı: 2 kanal (sıcaklık / nem) / 2 kanal 4-20mA analog çıkış / 16 kanal röle çıkışı (pasif)

5Kontrol sinyalleri: 8 kanal IS kontrol sinyalleri/8 kanal T kontrol sinyalleri/4 kanal AL kontrolleri

6Alarm sinyali: 16 DI dış engelle ilgili alarmlar

7Sıcaklık ölçüm aralığı: -90.00°C-200.00°C, (iletileri -90.00°C-300.00°C) ±0.2°C hata;

8Nem ölçüm aralığı: 1.0% - 100% RH, hata ± 1% RH;

9İletişim arayüzü: (RS232/RS485, en uzun iletişim mesafesi 1,2km'dir [optik fiber 30km'ye ulaşabilir]);

10Arayüz dili tipi: İngilizce

11. Çince karakter girişi fonksiyonu ile donatılmıştır;

12. Bir yazıcı getirebilirsiniz (USB fonksiyonu isteğe bağlı);

13. Çoklu sinyal kombinasyonu röle çıkışları, sinyaller mantıksal işlemlere maruz kalabilir (NOT, AND, OR, NOR, XOR),

PLC programlama yeteneği olarak adlandırılır;

14Çeşitli röle kontrol yöntemleri: parametre-> röle modu, röle-> parametre modu, mantıksal kombinasyon

Mod, bileşik sinyal modu;

15. Program düzenleme: 120 grup program programlanabilir ve her program grubu en fazla 100 bölümden oluşabilir;

Doğruluk: sıcaklık ±0,1°C+1 basamak, nem ±1%R.H+1 basamak

Çözüm: sıcaklık ±0,01°C, nem ±0,1%R.H.

Sıcaklık eğimleri: 0.1 ~ 9.9 ayarlanabilir.

Üst ve alt sınır bekleme ve alarm fonksiyonlarına sahiptir.

Sıcaklık ve nem giriş sinyali kuru ve ıslak ampul PT100x2.

9 adet PID kontrol parametresi ayarları, PID otomatik hesaplama.

Kuru ve ıslak ampul otomatik düzeltme ekranı

1Anti-integral doygunluk PID

2BTC dengelenmiş sıcaklık kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık test ekipmanları)

3BTHC dengelenmiş sıcaklık ve nem kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık ve nem test ekipmanları)

1Ekran konuşma tarzını benimser, herhangi bir tuş girişi gerekmez ve seçenekler doğrudan ekranda dokunabilir.

2Sıcaklık ayarları (SV) ve gerçek (PV) değerleri doğrudan görüntülenir.

3Şu anda çalıştırılan program numarasını, bölümünü, kalan zamanı ve döngü sayısını gösterebilir.

4İşlem toplam zaman fonksiyonu.

5Sıcaklık programı ayar değeri, program eğrisinin gerçek zamanlı görüntüleme fonksiyonu ile grafik bir eğri şeklinde görüntülenir.

6. Ayrı bir program düzenleme ekranı var ve her sayfada en az 5 sıcaklık, nem ve zaman bölümü girilebilir.

7Çince ve İngilizce'yi istediğiniz zaman değiştirebilirsiniz.

8Hata uyarısı ekranı görüntülenir.

9Ekranın arka ışığı ayarlanabilir.

10Ekran ekran koruma fonksiyonu zamanlayıcı, zamanlayıcı veya manuel kapatma ayarlanabilir.

1Kullanılabilir program grupları: en fazla 120 PATTEN.

2Kullanılabilir bellek kapasitesi: Toplamda 12000 SEGMENT.

3Komutların tekrarlanabilir icrası: her komut 3200'e kadar tekrarlanabilir.

4Program, düzenleme, temizleme ve ekleme gibi işlevlerle konuşma tarzı bir şekilde oluşturulur.

5. SEGMENTS zaman ayarları 0~99 saat 59 dakika.

6Programlanabilir zamanlama kontrol modülü cihazı x2 seti.

7. Bir güç kapalı program belleği vardır ve otomatik olarak başlar ve güç geri döndürüldükten sonra program yürütülmesini devam eder.

8RS-485 veya RS-232 iletişim arayüzü ile.

9. Program yürütüldüğünde grafik eğriler gerçek zamanlı olarak görüntülenebilir.

10Dondurma kapasitesini otomatik olarak ayarlama fonksiyonuna sahiptir.

11Başlatma ve kapatma işlevleri var.

12Tarih ve saat ayarlama fonksiyonu ile.

13Düğme ve ekran kilitleme (LOCK) fonksiyonu.

Kompresör aşırı ısınması

Kompresör taşınması

Kompresör aşırı basıncı

Düzenlenebilir aşırı sıcaklık koruma cihazı

Klima kanalının aşırı aşırı sıcaklığı

Fan motoru aşırı ısınmış

Sızıntı Koruması

Isıtma tüpü hava kurutma koruması yok

Aşırı yük ve kısa devre koruması

Elektrik kesintisi koruması

Düşük su seviyesi koruması

Düz bir zemin ve iyi havalandırma

Cihazın etrafında güçlü titreşim yok.

Cihazın etrafında güçlü bir elektromanyetik alan etkisi yok.

Ekipmanın etrafında yanıcı, patlayıcı, koroziv maddeler ve toz yoktur.

Aşağıdaki resimde gösterildiği gibi, ekipman etrafında kullanım ve bakım için uygun bir alan bırakın:

AB mesafesi yaklaşık 1 metre.

İzin verilen gerilim dalgalanma aralığı: AC (380±10) V

İzin verilen frekans dalgalanma aralığı: (50±0,5) Hz

Koruyucu toprak telinin topraklama direnci 4Ω'dan azdır.

Kullanıcı, kurulum yerinde ekipman için uygun kapasiteli bir hava veya güç anahtarı yapılandırmalıdır ve bu anahtar ekipman tarafından kullanılmak üzere bağımsız olmalıdır.
