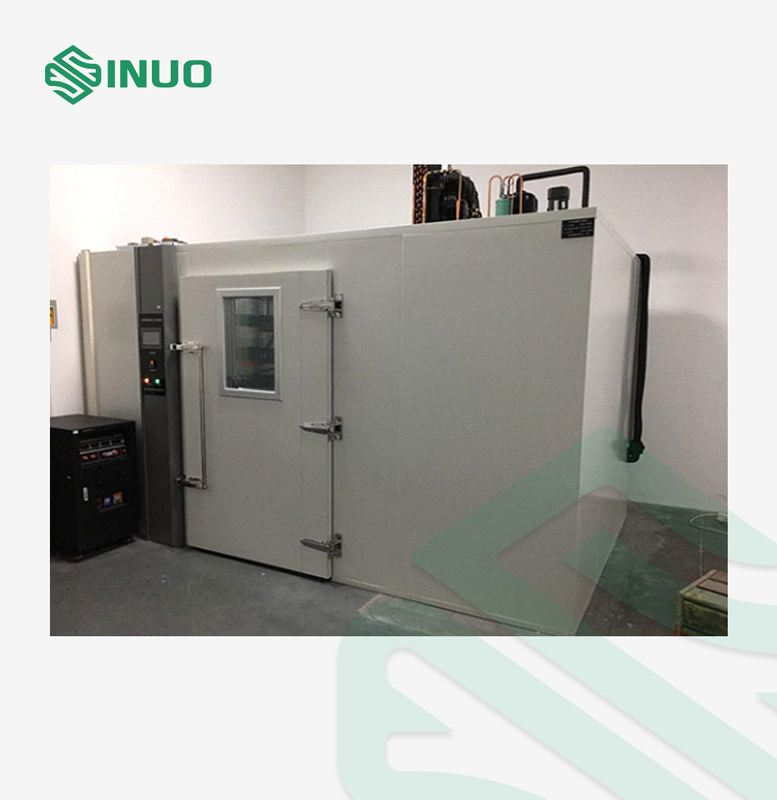

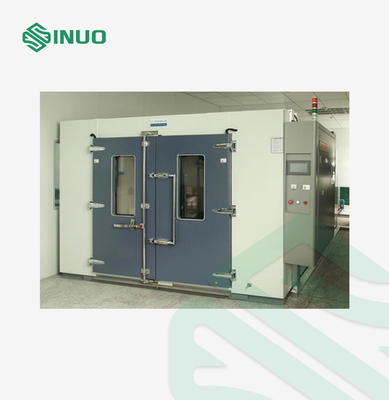

IEC60068-2-78 2012 Devamlı sıcaklık ve nem testi odası 6m3

IEC60068-2-78 2012 Devamlı sıcaklık ve nem testi odası 6m3

Marka Adı:	Sinuo
Model Numarası:	SN886-6m3
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Takım/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Sıcaklık dalgalanması:

≤±0,5°C

Sıcaklık Sapması:

≤±2.0℃

Nem Aralığı:

% 20-98 RH

nem sapması:

+%2,0 Bağıl Nem / -%3,0 Bağıl Nem

Isıtma Hızı:

-70°C～+180°C

Soğutma hızı:

+180°C~-70°C

Hazne iç boyutu:

G2000mm x D1500mm X Y2000mm

Dış hazne Boyutları:

G 2300mm×D 2890mm× Y2350mm

Ambalaj bilgileri:

İhracat paketi

Yetenek temini:

10 Takım/Ay

Vurgulamak:

Sabit Sıcaklık Nemi Test Odası

6m3 Nem testi odası

IEC60068-2-78 2012 Nemlik Deneme Odası

Ürün Tanımı

IEC60068-2-30 Uçuş İçin Nem ve Sıcaklık Denetimli Oda 22m3

Uygulanan Standartlar ve Koşullar

IEC60068-2-30:2005 ¢ Çevre Testleri-Bölüm 2-30: Testler-Sınav Db: Nemli ısı, döngüsel (12 saat + 12 saatlik döngü), IDT

IEC60068-2-78:2012 Çevre Testleri-Bölüm 2-78: Testler-Test Kabinleri: Nemli ısı, sabit durum, IDT

IEC60068-2-1:2007 ¢ Çevre Testleri-Bölüm 2-1: Testler-Test A: Soğuk, IDT

IEC60068-2-2:2007 ¢Çevre Testleri-Bölüm 2-1: Testler-B-Kuru sıcaklık, IDT

Ürün bilgileri:

Bu test odası ürünler veya malzemeler için sıcaklık ve nem değişken ortamı simüle eder.Depolama sırasında yüksek ve düşük sıcaklıklarda ve nemli ortamlarda cihaz ve sayaç ve diğer ürün parçaları, taşıma ve kullanım, yukarıdaki ürünlerin veya malzemelerin yüksek ve düşük sıcaklık ve nemli ortamlara sıcaklık uyumluluğunu belirlemek için,Özellikle ürünün elektriklenmesinin performans ve mekanik özelliklerindeki değişiklikleri için.

Teknik parametreler

- Hayır, hayır.	Proje	İçeriği
A	Ürün numarası	SN886-6m3
B	Ürün markası	SINUO
C	Odanın iç boyutu	W2000mm x D1500mm X H2000mm
	Dış oda Boyutları	Kabin parçası: yaklaşık 2300mm W × 2890mm D ×2350mm H
D	Sıcaklık aralığı	-70°C+180°C (menzil ayarlanabilir)
	Isıtma hızı	-70°C+180°C ortalama ısıtma hızı yaklaşık 2~3°C/min
	Soğutma hızı	+180°C~-70°C süreç boyunca ortalama soğutma hızı yaklaşık 0.7~1°C/min
	Sıcaklık görüntüleme çözünürlüğü	0.1°C
	Sıcaklık dalgalanması	≤±0,5°C	Yüksüz koşullarda ölçülen veriler
	Sıcaklık sapması	≤ ± 2,0°C
	Nem aralığı	% 20-98 RH
	Nem sapması	+2.0%RH / -3.0%RH
	Nem sapması	%75RH≤±5,0%RH altında, %75RH≤+2/-3%R.H üzerinde
	Nem dalgalanması	≤ ± 2,0%R.H.
	Sıcaklık ve nem kontrolü yeteneği aralığı grafiği	(Sıcaklık ve nem kontrol edilebilir aralığı çizelgesine bakın, nem kaynağı veya ısı yükü yok)
E	Motor gürültüsü	≤75dB (A) (Gürültü algılayıcı cihaz, ekipman kapısından 1 metre uzaklıkta ölçülür)
F	Güç kaynağı	AC3¢5W 380V 50Hz (R, STN üç fazlı beş tel artı toprak tel) (teglik dalgalanması ≤±10%)
G	Güç	Toplam 25KW
H	Enerji tasarrufu tasarımı	Kontrol sisteminin PLC'si, buzdolabının çalışma koşullarını test koşullarına göre otomatik olarak ayarlamak için kullanılır.Soğutma sistemi yük göre güç ayarlayabilir ve kompresör enerji ayarlama teknolojisi vardır, bu da mükemmel enerji tasarrufu etkileri elde edebilir.
Ben...	Soğutma yöntemi	Ekipman su soğutma türünü benimsiyor (su kulesine, su pompasına sahip).

Yapı ve malzeme

Genel kurulum	Depo, lokmaların yerinde sabitlenmesi ile monte edilir ve güzel bir görünümüne sahiptir.İç oda ile dış kabuk arasındaki ara katman poliüretan köpüğü ve güçlendirilmiş çelik levhalarla doludur, aynı anda iç ve dış odaları yalıtıp güçlendirebilir. Yapı sağlamdır, kurulum kolay ve hızlıdır ve inşaat süresi kısa.
Dış oda malzemesi	Dış renkli çelik plakanın standart kalınlığı: 0.8mm
İç oda malzemesi	İç oda SUS # 304 mat paslanmaz çelikten yapılmıştır. Kalınlığı: 1.0mm
İzolasyon malzemesi	100 mm sert poliüretan köpüğü ve cam yün, alev geriletici ve yangın geçirmez, çevresel gereksinimleri karşılar.İç oda ile dış kabuk arasındaki ara katman poliüretanla doludur, aynı anda iç ve dış odaları yalıtıp güçlendirebilir. Yapı sağlamdır, kurulum kolay ve hızlıdır ve inşaat süresi kısa.
Dikey tahtalar ve çatı tahtaları	SUS#304 mat paslanmaz çelikten (tam kalınlığı 1,0 mm)
Alt malzeme	SUS#304 baskılı paslanmaz çelik kayma karşıtı malzemeden yapılmıştır
Oda kapısı	Kapının dışı, CNC kesilmiş, katlanmış ve boyanmış (kavim 1.2 mm) soğuk valye çelik levhalardan yapılmıştır.ve iç kısım uzun süreli kullanım sırasında deformasyon veya hava sızıntısı olmaması için kare borularla güçlendirilmiştir.Düşük sıcaklık testinde kapı çerçevesinde ve kapının kenarında yoğunlaşmayı veya donmayı önlemek için tek kapılı sarmal,Kapı çerçevesi ve kapının kenarı elektrikli buz çözme cihazlarıyla donatılmıştır..
Alt taraf	Alt drenaj olukları 60 mm genişliğinde ve 30 mm derinliğindedir.Yüksek sıcaklık ve yüksek nemli test odaları için 2 paslanmaz çelik zemin drenajı kullanılır..

Alt plaka	(a) Tekdüze yük: 500kg/m2; (b) Test odasının düz bir yüzeye monte edilmesini sağlamak için alt levha taşıma kapasitesi yatay kanal çelik ile sağlanır.Test odasının alt plaka yük taşıyan ahşap kare ile monte edilirTüm alt plaka üzerinde eşit gerginliği sağlamak için paslanmaz çelik alt plaka üzerinde 3 mm anti kayma alüminyum plaka kurulmuştur.
Gözlem penceresi	Gözlem penceresi boyutu: Genişliği 400*Yüksekliği 600mm. Kapı ısıya dayanıklı ve terleme karşıtı 3 katmanlı vakum büyük cam gözlem penceresi ile donatılmıştır.Yüzeyde dondurma veya yoğunlaşma olmayacak..

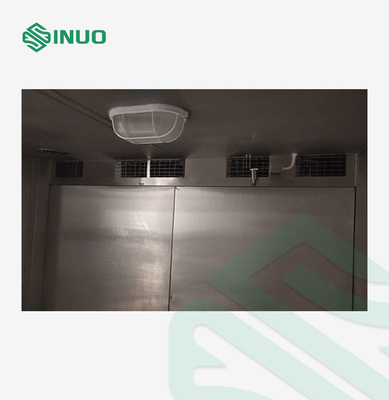

Işıklandırma cihazı	Patlama ve nem geçirmez iki aydınlatma lambası test odasına monte edilir.
Kurşun deliği	Vücut 1 Φ100mm delik, 1 yumuşak fiş ve 1 delik kapağı ile donatılmıştır. Bu, dış test güç kablosu veya sinyal hattı için kullanılabilir.
Mühürleme	Test odasının kapı mühürü, yüksek ve düşük sıcaklıklara dayanıklı, yaşlanmaya karşı ve iyi bir mühürleme performansına sahip silikon kauçuk şeridinden yapılmıştır.
Basınç dengesi penceresi	Basınç dengeleme penceresi, depo içindeki ve dışındaki basıncı dengeler.ve soğutma sırasında kapının içeri çekilmesini ve açılmasını engellerNormalde kapalıdır ve basınç farkı büyük olduğunda otomatik olarak açılır.
Sıcaklık sensörü	İthalat edilen platin PT100 sıcaklık sensörünü kullanarak, yüksek doğruluk
Nem sensörü	Yüksek hassasiyetli yüksek doğruluk ve uzun ömürlü nem sensörünü benimseyin
Havalandırma sistemi
Hava kaynağının şematik şeması	Hava çıkışı, üst hava çıkışı ve alt hava geri dönüşü dolaşım hava geri dönüş yöntemini benimser.
Hava kaynağı özellikleri	Hava merkezkaç rüzgar tekerleği tarafından taşınır ve hava çıkış kılıfı, oda içindeki tekilliği tamamen sağlamak için rüzgar yönünü ayarlar.
Dolaşım motoru	380V asinkron motor kullanan

Rüzgar tekeri	Çok kanatlı santrifugal dolaşım fanı, yüksek ve düşük sıcaklığa dayanıklı alüminyum alaşım bıçakları
Soğutma sistemi
Soğutma yöntemi	İkili kaskad mekanik buhar sıkıştırması
Kompresör	Alman GEA Yarım-Hermetik Piston Kompresörü veya Emerson Scroll Kompresörü
Soğutucu	Fluor olmayan ve çevreye uygun HFC R404a+R23
Kondansör	Su soğutmalı yüksek verimlilikli kabuk ve boru tipi
Buharlaştırıcı	Yüksek verimlilikli çok bölümlü alüminyum alaşımlı yüzgeç buharlaştırıcı (kavrulmuş yüzgeç tipi)
Diğer aksesuarlar	Hepsi uluslararası birinci sınıf markaların yüksek kaliteli ürünleridir (sağdaki resim: filtre kurutma makinesi)
Nemden arındırma	Soğutma sistemi tarafından dondurma ve nemden arındırma (kutudaki hava, çiğ noktasından daha düşük bir sıcaklıkta buharlaştırıcıdan geçer ve nem düşer)
Isıtma ve nemlendirme sistemi

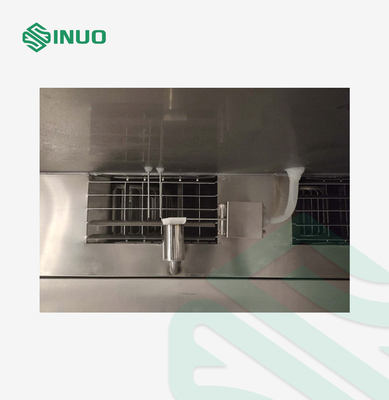

Isıtma tüpü	Elektrikli ısıtma, yüksek kaliteli nikel-krom alaşımı elektrikli ısıtma tel tipi, PID darbe genişliği modülasyon kontrolü SSR ısıtma gücünü otomatik olarak ayarlar.
Kontrol yöntemi	Denetleyici çıkış sinyali, SSR katı durum röleleri aracılığıyla yüksek hassasiyetli temassız anahtar kontrolü elde etmek için kullanılır.
Nemlendirme tüpü	Kazan tipi elektrikli ısıtma, yüksek kaliteli nikel-krom alaşımı elektrikli ısıtma tel tipi artı SUS304 zırhı, PID darbe genişliği modülasyon kontrolü SSR ısıtma gücünü otomatik olarak ayarlar.Buhar nemlendikten sonra test odasına enjekte edilir.
Kontrol yöntemi	Denetleyici çıkış sinyali, SSR katı durum röleleri aracılığıyla yüksek hassasiyetli temassız anahtar kontrolü elde etmek için kullanılır.
Kontrol sistemi ve kontrol devresi
Kontrolör		Soğuk dengelenmiş programlanabilir renk dokunmatik ekran sıcaklık ve nem kontrolörü "7-inç" Çince ve İngilizce gerçek renk dokunmatik ekran insan-makine arayüzü (ekran sohbet türü)

Ekran gösterimi fonksiyonu
Dsiplay çözünürlük	Sıcaklık 0,01°C; nem 0,1%; zaman 1 dakikadır
Çalışma modu	Program çalışıyor, sabit değer çalışıyor
Program kapasitesi	Sabit değerli çalışma süresi 9999h59m'ye kadar ayarlanabilir (0 ayarlama, zaman sınırı olmadan sürekli çalışma anlamına gelir). Kullanılabilir program kapasitesi: en fazla 120 grup; Kullanılabilir bellek kapasitesi: Grup başına 120 adım; Tekrarlanabilir komut icrası: Her bir komut 999 kere kadar icra edilebilir.
Ayarlama yöntemi	Dokunmatik giriş ve kontrol kullanan insan-makine diyalog modu
İletişim arayüzü	Eğimleri görüntülemek ve veri toplamak için bir bilgisayara bağlanabilir (bilgisayara dahil değildir) RS-232, RS-485 ve USB iletişim cihazları
USB bellek kartı	Tarihi eğrileri, tarihi verileri, sıcak değiştirilebilir işlevi indirmek için takılabilir USB flash sürücüsü
Veri kaydetme yöntemi	Aygıtın ayar değerlerini, örnekleme değerlerini ve örnekleme süresini kaydedebilen pil korumalı bir RAM'e sahiptir; eğri kayıt süresi 30 ~ 60 saniyeye ayarlanabilir,ve maksimum bellek süresi, 90 günlük tarihsel eğri ve tarihsel verileri saklar (örnekleme sırasında).
Güç kesme bellek fonksiyonu	Güçten çıkma kurtarma modu: sıcak başlatma/soğuk başlatma/durma olarak ayarlanabilir.
Başlatma fonksiyonunu planla	Operatör, güç açma süresini istediği gibi ayarlayabilir ve güç açıldığında zaman dolduğunda makine otomatik olarak çalışacaktır.
Kontrol devresinin ana bileşenleri	Kontrol devresinin ana bileşenleri tümüyle yüksek kaliteli markalardır.
Devre sistemi referans diyagramı		Her satır bir satır numarasıyla tanımlanmıştır.
Koruyucu fonksiyon		Not:
1Füzesiz kısa devre kesicisi koruma anahtarı ile birlikte gelir. 2Kompresör aşırı yüklenmesi ve aşırı ısınması 3Sistem aşırı akım/alt voltaj koruma aygıtı 4Kontrolörün kendi kendini teşhis etmesi ve hatayı göstermesi 5Düşük soğutma suyu basıncı koruması 6Güç kaynağı ters faz koruma, sızıntı ve kısa devre koruma 7. Yük kısa devre koruması 8- Güvenlik yer terminalinde. 9Fan motoru aşırı ısınma veya aşırı yük koruma 10Kutunun içindeki ve dışındaki hava basıncı dengeleme cihazı
Kullanım Şartları
1Çevre sıcaklığı: -5°C~+28°C; 2- Nitelikli nem: ≤85% RH; 3Atmosfer basıncı: 80kPa~106kPa 4Etrafta güçlü titreşim yok. 5- Ekipmanın güç kaynağı: (sınav güç kaynağının dahil olmadığı dikkate alınmalıdır) 5.1 Güç kaynağını 380VAC (± 10%), üç fazlı tel + koruyucu toprak teline bağlayın, topraklama direnci ≤ 4Ω; 5.2 Maksimum etkin güç: 25KW 6Frekansı: 50±0.5HZ
Ekipman yapısı şeması (sadece referans için) 1Tek kapı 2. Çalışma odası. 34. Nemlendirici 5Buharlaştırıcı 6. Isıtıcı 7. Fan 8. Soğutma ünitesi 9. Soğutma kulesi
