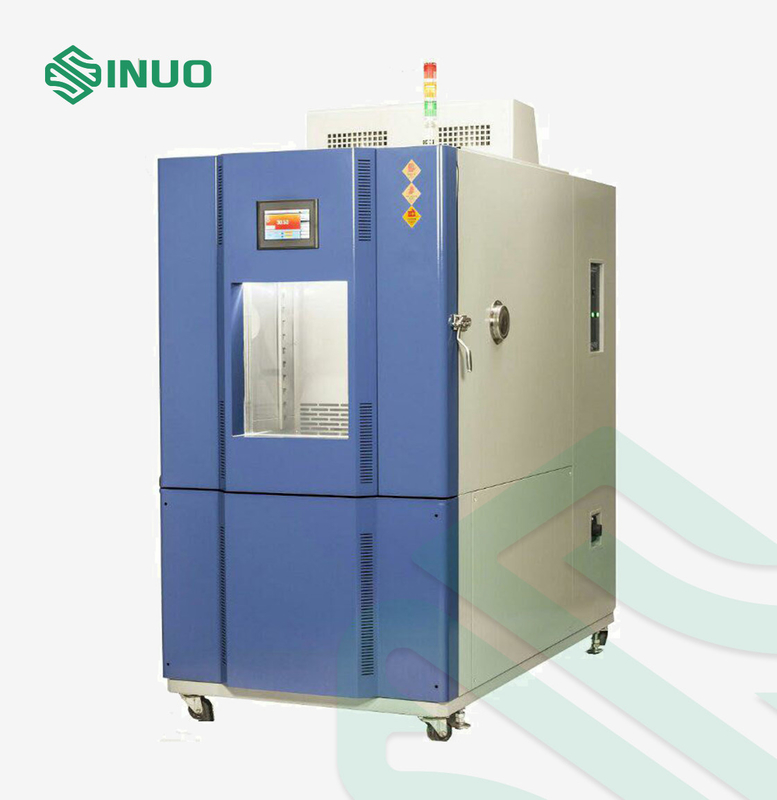

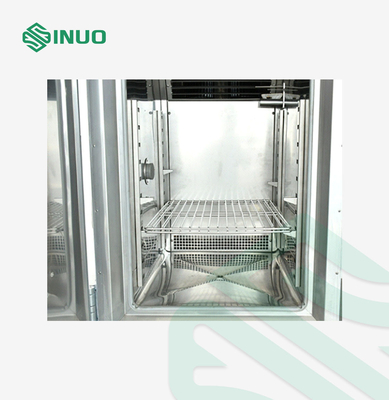

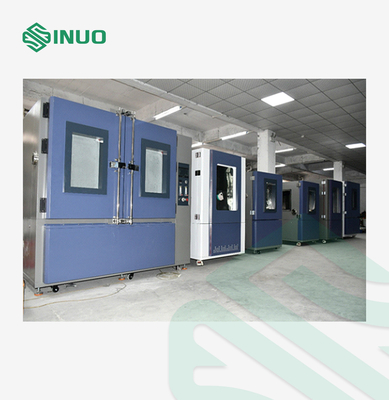

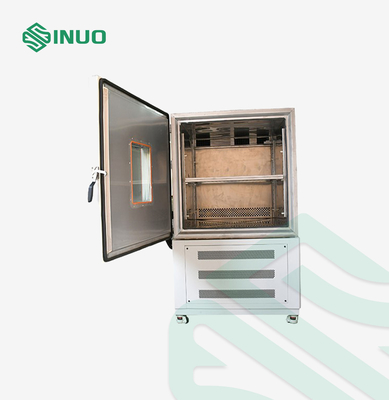

IEC60068-2-78 Sabit sıcaklık nem testi odası 1500L

1. Örnek sınırlaması

2. Hacim, boyut ve ağırlık

1. Nominal içerik hacmi

2. İç oda boyutu

3. Dış boyutlar

4. Ağırlık

3. Performans

1. Sıcaklık aralığı

2. Nem aralığı

(20 ¢ 98)% RH (sıcaklık ve nem kontrol edilebilir aralık çizelgesine bakın, aktif ıslak ve ısı yükü yok)

Sıcaklık ve nem kontrol edilebilir aralığı grafiği

3. Sıcaklık dalgalanması

d. Nem dalgalanması

5. Sıcaklık sapması

6. Nem sapması

7. Sıcaklık görüntüleme çözünürlüğü

8. Nem görüntüleme çözünürlüğü

1. Isıtma hızı

10. Soğutma hızı

11. Yük koşulları

• Çalışma gürültüsü

Ses seviyesi≤75dB

(Durum sıcaklığı 25 °C ve düşük yankı ile ses yalıtımlı bir odada ölçülür; A ağırlığı kullanılarak ortalama 8 puan değer test edilir;Her bir test noktası gürültü kaynağından 1 metre ve yerden 1 metre uzaklıkta)

4. Yapısal özellikler

1. Malzeme

1Dış duvar malzemesi: A3 plaka püskürtme

2İç duvar malzemesi: SUS304# paslanmaz çelik plaka
3Oda gövdesi yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü

4Kapı yalıtım malzemesi: 100 mm yüksek sıcaklığa dayanıklı sert poliüretan köpüğü.

2. Alt yapı sağlamlığı

3. Klima kanalı

1 Paslanmaz çelik uzun eksenli santrifüj fanları: 4 adet/90W.

2Rüzgar, ısıtıcı, buharlaştırıcı (uyumsuzlaştırıcı da dahil), drenaj cihazı, basınç dengesi portu, ayarlanabilir hava kılavuzu plağı, sıcaklık sensörü

4. Test odasının standart konfigürasyonu

1 Pencere 400x600x40mm 3 katmanlı vakum kalınlaştırılmış cam.

2Düz gömülü sap,

3Kapı menteşesi: SUS #304 ithalat menteşesi

4 Kutudaki enerji tasarruflu lambalar: LED enerji tasarruflu lambalar

5kurşun deliği: φ50mm 1 parça

5. Kapı

1 Tek parçalı kapı dışarıya açılır, menteşe solda ve sap sağda (kutunun önüne bakıldığında).

2 Güvenlik kapısı kilitleme mekanizması ile donatılmıştır (kapı test odasında açılabilir), kapı kondansiyonun önlenmesi için elektrikli ısı ile donatılmıştır.ve yalıtım camının gözlem penceresinin görüntü alanı yaklaşık olarak (W400×H600mm)Kapı çerçevesinde yoğunlaşmayı önlemek için elektrikli ısıtma cihazı

6. Kontrol paneli

7. Makine odası

8. Güç dağıtım dolabı

1. Isıtma

1 Fin tipi paslanmaz çelikten ısı borusu şeklindeki elektrikli ısıtıcı

2Sıcaklık kontrol yöntemi: SSR (Solid State Relay) temassız eşit periyotlu darbe genişliği modülasyonu

Isıtma gücü: yaklaşık 4KW

5. Soğutma sistemi

1. Soğutma cihazı

1Amerikan Emerson düşük gürültülü, ultra düşük sıcaklıklı girdap soğutma sistemi (hava soğutmasıyla ısı dağılımı yöntemi).

2 Soğutma yöntemi: hava soğutması

2. Sıcak ve soğuk değişim cihazı

3. Isıtma yükü ayarlama

(1) Denenecek ürünün ısıtma yükünü etkili bir şekilde ortadan kaldırmak için soğuk kömür akış ayarı cihazının otomatik ayarını ve Alman/Japonya teknolojisini benimsemek.

Geleneksel tasarımla karşılaştırıldığında, kontrol istikrarı ve yeniden üretilebilirliği daha yüksektir ve güç tasarrufu ve daha fazla enerji tasarrufu konusunda süper verimlilik elde eder.

4. Yüksek verimli bileşenler

1Kondansör ve buharlaştırıcı AC&R çift spoyler tipi alüminyum kanat cihazı kullanır.

2Sürütme cihazları ithal Chiming soğutma aksesuarlarını kullanır

5. Genişleme sistemi

6. Buharlaştırıcı kondansatör

7. Buzdolabı kontrol yöntemi

1Kontrol sisteminin denetleyicisi, buzdolabının çalışma koşullarını test koşullarına göre otomatik olarak ayarlar.

2 Buharlama basıncını düzenleyen van.

3Kompresör geri hava soğutma devresi

4 Soğutma sistemi, şok emici borular gibi titreşim ve gürültü azaltma önlemleri ile tasarlanmıştır.

8. Soğutucu

6. Elektrikli kontrol sistemi

1. Kontrolör

2. Denetleyici özellikleri

1. 7 inç gerçek renk dokunmatik ekran

2İki kontrol yöntemi: program/set değeri

3Sensör tipi: iki PT100 girişi (elektronik sensör girişi isteğe bağlı)

4Çıktı modu: voltaj atışı (SSR) / kontrol çıkışı: 2 kanal (sıcaklık / nem) / 2 kanal 4-20mA analog çıkış / 16 kanal röle çıkışı (pasif)

5Kontrol sinyalleri: 8 kanal IS kontrol sinyalleri/8 kanal T kontrol sinyalleri/4 kanal AL kontrolleri

6Alarm sinyali: 16 DI dış engelle ilgili alarmlar

7Sıcaklık ölçüm aralığı: -90.00°C--200.00°C, (iletileri -90.00°C--300.00°C) hata ±0.2°C

8Nem ölçüm aralığı: 1.0% - 100% RH, hata ± 1% RH

9İletişim arayüzü: (RS232 veya RS485, en uzun iletişim mesafesi 1.2km'dir [optik fiber 30km'ye ulaşabilir]

10Arayüz dili tipi: İngilizce

11. Çoklu sinyal kombinasyonu röle çıkışları, sinyaller PLC programlama yeteneği olarak adlandırılan mantıksal işlemlere maruz kalabilir (HAYIR, VE, YA, YA, YA, XOR);

12Çeşitli röle kontrol yöntemleri: parametre-> röle modu, röle-> parametre modu, mantıksal kombinasyon modu, bileşik sinyal modu

13. Program düzenleme: 120 program grubu programlanabilir ve her program grubu en fazla 100 bölümden oluşabilir

3. Kontrolörün teknik parametreleri

Doğruluk: sıcaklık ±0,1°C+1 basamak, nem ±1%R.H+1 basamak

Çözüm: sıcaklık ±0,01°C, nem ±0,1%R.H.

Sıcaklık eğimleri: 0.1 ~ 9.9 ayarlanabilir.

Üst ve alt sınır bekleme ve alarm fonksiyonlarına sahiptir.

Sıcaklık ve nem giriş sinyali kuru ve ıslak ampul PT100x2.

9 adet PID kontrol parametresi ayarları, PID otomatik hesaplama.

Kuru ve ıslak ampul otomatik düzeltme ekranı

4. Kontrol yöntemi

1Anti-integral doygunluk PID

2BTC dengelenmiş sıcaklık kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık test ekipmanları)

3BTHC dengelenmiş sıcaklık ve nem kontrol yöntemi + DCC akıllı soğutma kapasitesi kontrolü + DEC akıllı elektrik kontrolü (sıcaklık ve nem test ekipmanları)

5. Ekran gösterimi fonksiyonu

Ekran konuşma tarzını benimsiyor, herhangi bir tuş girişi gerekmiyor ve seçenekler doğrudan ekranda dokunabilir.

Temperatür ayarları (SV) ve gerçek (PV) değerleri doğrudan görüntülenir.

Şu anda çalıştırılan program numarasını, bölümünü, kalan zamanı ve döngü sayısını gösterebilir.

İşlem toplam zaman fonksiyonu.

Sıcaklık programı ayar değeri, program eğrisinin gerçek zamanlı gösterimi fonksiyonu ile grafik bir eğri şeklinde görüntülenir.

Ayrı bir program düzenleme ekranına sahiptir ve her sayfada en az 5 sıcaklık, nem ve zaman segmenti girilebilir.

Hata uyarısı ekranı görüntülenir.

Ekranın arka ışığı ayarlanabilir.

Ekran koruma fonksiyonu zamanlayıcı, zamanlayıcı veya manuel kapatma olarak ayarlanabilir.

6. Program kapasitesi ve kontrol fonksiyonları

Kullanılabilir program grupları: en fazla 120 PATTEN.

Kullanılabilir bellek kapasitesi: Toplamda 12000 SEGMENT.

Komutların tekrarlanabilir icrası: Her bir komut 3200'e kadar tekrarlanabilir.

Program, düzenleme, temizleme ve ekleme gibi işlevlerle konuşma tarzında oluşturulmuştur.

SEGMENTS zaman ayarları 0~99Saat59 Dakika.

Programlanabilir zamanlama kontrol modülü cihazı x2 seti.

Bir güç kapalı program belleğine sahiptir ve güç geri getirildikten sonra otomatik olarak başlatılır ve programın yürütülmesine devam eder.

RS-485 veya RS-232 iletişim arayüzü ile.

Program yürütüldüğünde grafik eğriler gerçek zamanlı olarak görüntülenebilir.

Dondurma kapasitesini otomatik olarak ayarlama fonksiyonuna sahiptir.

Başlatma ve kapatma fonksiyonları var.

Tarih ve saat ayarlama fonksiyonu ile.

Düğme ve ekran kilitleme (LOCK) fonksiyonu.

7. Güvenlik koruma cihazı

1. Soğutma sistemi

2. Test odası

3. Diğer korumalar

1Sızıntı koruması

2. Isıtma tüpü hava kurutma koruması yok

3Aşırı yük ve kısa devre koruması

4. Güç kesintisi koruması

5Düşük su seviyesi koruması

8. Kullanım koşulları

1. Kurulum alanı

1Yer düz ve havalandırılmış.
2- Ekipmanın etrafında güçlü titreşim yok.
3Ekipmanın etrafında güçlü bir elektromanyetik alan yok.
4.Ayarların çevresinde yanıcı, patlayıcı, koroziv maddeler ve toz yoktur.
5Aşağıda gösterildiği gibi, ekipman çevresinde uygun kullanım ve bakım alanı bırakılır:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40cm

2. Çevre koşulları

Imax≤32A

Pmax≤13KW
