IEC60068-2-1 İçeri girme sıcaklığı ve nemlik çevresel test odası 12m3

%20 bağıl nem~%98 bağıl nem

Soğutma: 4.5KW*2 adet = 9 KW

Isıtma: 12KW

Nemlendirme: 12KW

Motorlu: 0,75KW*6=4,5W

Diğerleri: ≈1.5KW

Toplam kurulu güç: Pmax≤39KW (nihai tasarıma tabidir)

Yöntem: Su soğutma.Kararlı ve düşük gürültü.Yerli tanınmış marka.

Akış ölçer: 15T/saat

Musluk suyu gereksinimleri: Su borusu: 1/2 "su basıncı: 0,3 ~ 0,6Mpa

Ortam sıcaklığı: 5°C~+35°, bağıl nem: ≤%90 RH

Çevrede yüksek konsantrasyonda bileşenler, aşındırıcı gazlar ve yanıcı ve patlayıcı ortamlar bulunmamalıdır.

AC380V±10%, 50HZ±1HZ, üç fazlı beş telli sistem

Güç kablosu kurşun deliği test odasının sağ alt arka kısmındadır

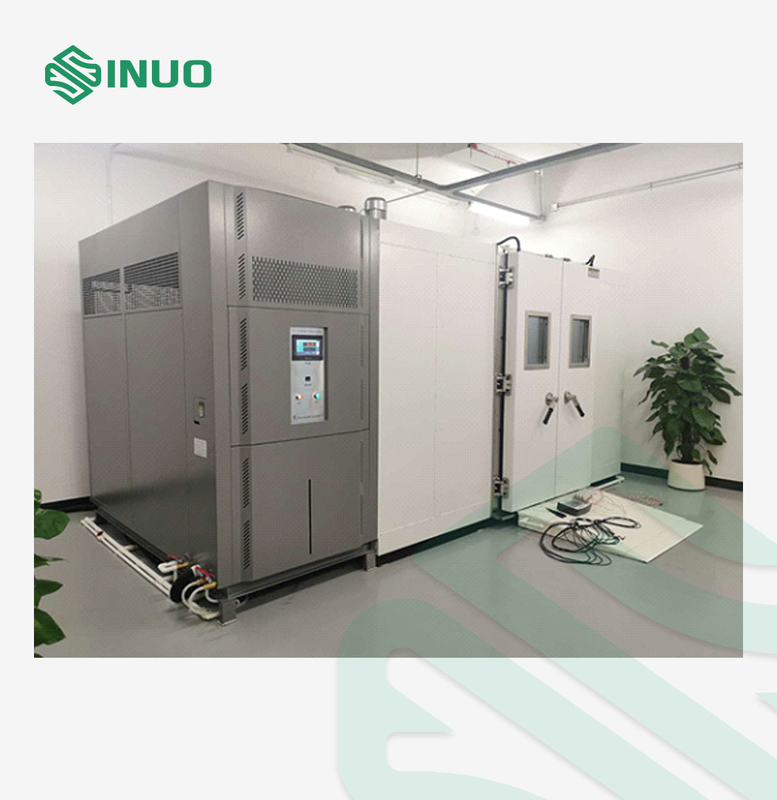

Test odası ve soğutma ünitesi bölünmüş tasarıma sahiptir.Ekipman yerine monte edildikten sonra, makine çalıştırılmadan önce soğutma boru hattı ve elektrik devresi bağlanır ve kontrol edilir.

Kontrolör bağımsız bir kontrol kabinini benimser ve laboratuvarın sağ tarafına monte edilir.

Ekipman bölünmüş tiptedir ve soğutma ünitesi ve elektrik kontrol kabini ekipmanın sağ tarafına monte edilmiştir.

Kutu gövdesi ile ünite arasındaki bağlantıda patlamaya dayanıklı bağlantı kutusu ve galvanizli çelik boru kullanılmıştır ve bağlantı işlemi, patlamaya karşı korumayla ilgili ulusal standartlara uygundur.

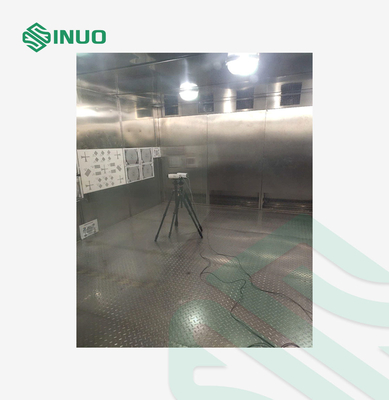

İç duvar yapılmıştır1,2 mm SUS304 paslanmaz çelik levhave tüm mühürsüz TIG'ler, uzun süreli testlerden sonra sızıntı olmamasını sağlamak için sürekli olarak kaynaklanır.

Alt plaka, ≥300kg/m2 (tekdüze yük) yük taşıma kapasitesine sahip paslanmaz çelik desenli kaymaz plakadır.

Kutu tabanının alt kısmı kısmen işlenmiş ve katılaştırılmıştır.Güçlendirilmiş alt yapı.Zemin ısı yalıtım katmanının ve kutu duvarının ısı yalıtım performansı.Üst plaka tutarlıdır ve altta drenaj hendekleri ayrılmıştır.

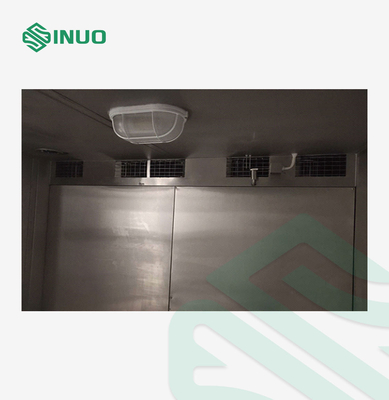

Hava kanalı stüdyonun arkasında bulunur:

Patlamaya dayanıklı motor kutunun üstüne monte edilmiştir, alüminyum santrifüj fan pervanesi test kutusunun üstüne monte edilmiştir ve sıcaklık homojenliği gereksinimlerini karşılamak için hava, kıvrımın hava çıkışından eşit şekilde beslenir.

1. 2 bölünmüş kapı ayarlayın, kapı açıklığının boyutu (800+800) G×2000Hmm

2. Kapı, çift katmanlı yüksek ve düşük sıcaklığa dayanıklı yumuşak silikon kauçuk sızdırmazlık şeridi ile kapatılmıştır.

3. Döner menteşe, kapı açılma açısının ≥ 120 derece olmasını sağlayabilir

4. Kapının iç kenarı sabit sıcaklıkta bir ısıtma kayışı ile ayarlanır ve kontrol sistemi, stüdyo sıcaklığına göre buzun çözülmesi için ısıtma kayışını otomatik olarak açar.

Kapıya iki set görsel gözlem penceresi (400×500mm) monte edilmiştir.Gözlem penceresi camı, elektrikli ısıtma filmi ile kaplanmış çok katmanlı yalıtım camından yapılmıştır.Gözlem penceresi yüksek ışık geçirgenliğine, iyi ısı yalıtım etkisine sahiptir ve cam yüzeyinde direnç teli yoktur.Gözlem ve diğer avantajlar: Stüdyo sıcaklığı ortam sıcaklığından düşük olduğunda kontrol, gözlem penceresinin buğu giderme fonksiyonunu otomatik olarak açar.

1. Motor profesyonel motoru benimser: 0,75KW, 6 set IP55

2. Fan salyangozu, pervane ile salyangoz arasındaki sürtünmeden kaynaklanan kıvılcımları önlemek için alüminyumdan yapılmıştır;

3. Hem iç hem de dış kasalar güvenilir topraklama hatlarıyla donatılmıştır ve ekipman kasasının yüzeyinde statik elektrik birikmemesini sağlamak için ekipmanın yüzeyine iletken anti-statik boya püskürtülür.

4. Sıcaklık sensörü (PT100) patlamaya dayanıklı sensörü benimser.

5. Isıtma cihazı, açık alevi olmayan paslanmaz çelik bir ısıtıcıdır.

6. Patlamaya dayanıklı elektrikli cihazların kabloları, ulusal patlamaya dayanıklılık gereksinimlerini karşılar.

7. Çalışma odasındaki sıcaklığın aşılması tehlikesini önlemek için bağımsız bir aşırı sıcaklık koruyucusu, yani iki bölümlü bir sıcaklık koruma cihazı kurun.

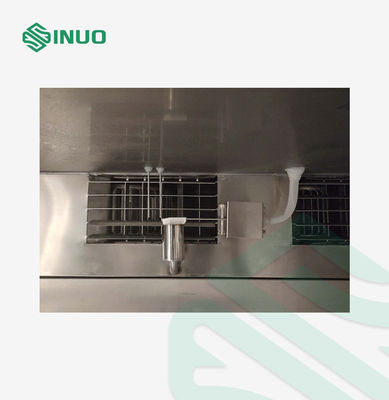

1. Nikel-krom alaşımlı ısıtma teli ısıtıcısı

2. Isıtıcı kontrol modu: temassız eşit periyotlu darbe genişliği ayarı, SSR (katı hal rölesi)

3. Isıtıcı gücü: ≤12.0KW

Otomatik su doldurma cihazı benimsenmiştir.Musluk suyunu 1/2" su borusuyla bağladıktan sonra su besleme cihazı, suyu otomatik olarak filtreleyip deiyonize edebilen uluslararası ünlü bir markadır.

Demineralize su akışı: 10L/saat

Su basıncı: 0,1~0,25Mpa

Su sertliği: ≤0,03mol/L (1,5mg/L, CaCO3 olarak hesaplanmıştır) m, ekipmanın nemlendirme kısmı için gereken deiyonize suyu sağlamak için nemlendirme suyuna yönelik ulusal standarttır

Uluslararası çevre koruma gerekliliklerini karşılayan yeni soğutucu akışkanlar:

1. Yüksek sıcaklık derecesi: R404A

2. Düşük sıcaklık derecesi: R23

1. Soğutma sisteminin ana konfigürasyonu, Avrupa ve Amerika Birleşik Devletleri'nden ithal edilen bileşenleri benimser.Özel konfigürasyon için ekipmanın ana konfigürasyon listesine bakın;

2. Danfoss paslanmaz çelik lehimli plakalı ısı eşanjörü, küçük ısı transfer sıcaklığı farkı, yüksek ısı değişim verimliliği ve kompakt görünümü ile kademeli soğutma sisteminin buharlaşmalı kondansatörü olarak kullanılır;

3. Kompresör üzerinde erimiş suyun serbestçe akmasını önlemek amacıyla kompresörün altına merkezi olarak toplanıp tahliye edilen su alma tepsisi monte edilmiştir;

4. Soğutma sisteminin muayenesi ve bakımı için uygun olan sistem basıncını görüntülemek için bir basınç göstergesi ile donatılmıştır.

Laboratuvardaki gürültüyü azaltmak için, ünitenin dahili gürültü azaltımına ve kompresörün şok emilimine yönelik kapsamlı bir plan benimsenmiştir.

1. Kompresör sönümlemesi

1.1 Kompresör titreşiminin taban aracılığıyla ünite çerçevesine iletilmesini azaltmak için kompresörün alt kısmına şok emici yaylar ve lastik tamponlar takın;

1.2 Kompresör emme ve egzoz borularında, borulardaki titreşim iletimini azaltmak için Amerikan Packless veya İtalyan Castel marka metal şok emici hortumlar kullanılır.

1.3 Kompresör proses boru hattı, rezonansı önlemek için şok emici viraj ve distal sabitlemeyi benimser

2. Ünitedeki susturucu;

Ünite muhafazası ses emici pamukla yapıştırılmıştır.Ünitenin iç kısmı havalandırmaya ve ısı dağıtımına ihtiyaç duyduğundan, gürültünün hava yoluyla iletimini azaltmak amacıyla, ses dalgalarının odaya iletimini azaltmak için hava giriş ve çıkışına yağ emici, ses emici pamuklu ses perdeleri takılmıştır. havalandırma deliklerinden geçirin.

1. Isıtma cihazı patlamaya dayanıklı zırhlı ısıtıcıdır

2. Katı hal rölesi, ısıtıcıyı temas kıvılcımları ve gürültü olmadan çalışmaya yönlendirmek için temassız sıfır geçiş başlatma için kullanılır ve uzun bir servis ömrüne sahiptir.

Korece "Sanyuan" TEIM 2700 renkli dokunmatik ekran denetleyicisini kullanan ana özellikler aşağıdaki gibidir:

1. 7 inç TFT gerçek renkli dokunmatik ekran, insan-makine arayüzü Çince veya İngilizce olarak seçilebilir ve menü çalıştırma yöntemi, kullanıcıların ekipmanın çalıştırma yöntemine hakim olmasını kolaylaştırır;
2. Ekran doğruluğu: sıcaklık 0,1°C;süre 0,1 dakika
3. İki test yöntemi seçilebilir: sabit sıcaklık (manuel çalışma) veya program (yani önceden ayarlanmış program otomatik çalışma)
4. Ekipmanın çalışması yüksek derecede otomasyona sahiptir.Hedef sıcaklığı veya önceden ayarlanmış ekipman çalıştırma prosedürlerini ayarlayın.Çalıştırma düğmesi etkinleştirildikten sonra sistem, soğutma ünitesinin, ısıtıcının veya üfleyicinin açılıp açılmayacağını otomatik olarak belirleyebilir.İş arkadaşları, aşırı kullanıcı işlemleri veya izleme gerekmeden ısıtma çıkışını otomatik olarak ayarlayabilir ve ideal test süreci eğrisi elde edilebilir.
5. Önceden ayarlanmış program çalıştırma işlevi, kullanıcılara 1000 program eğrisini önceden ayarlama olanağı sağlar, her eğri 100 adıma kadar ayarlanabilir, 6 grup küçük döngü ve 10 farklı program bağlanabilir ve program bir sonraki test için alınıp saklanabilir.doğrudan çağrılabilir.
6. Test sırasında mevcut hedef sıcaklık, ölçülen sıcaklık, ısıtma çıkışı, çalışma süresi ve programın çalışma süreci gibi önemli referans parametreleri gerçek zamanlı olarak görüntülenebilir.
7. Sıcaklık eğrilerini ve verilerini 600 gün boyunca saklayabilir.
8. Arıza kendi kendine teşhis fonksiyonu, ekipman arızalandığında otomatik olarak alarm verir ve güç kaynağını keser.Meslektaşlarınız kontrol ünitesinde arıza olayını ve basit arıza açıklamasını gösterecek ve kullanıcılar arızanın nedenini kolayca bulabilecek.

1. USB veri kayıt fonksiyonu:

2. Herhangi bir U diski doğrudan geçmiş kayıt dosyasının herhangi bir yerine takabilir, bilgisayarda okuma, analiz gibi işlemleri gerçekleştirebilirsiniz.

3. Güçlü PC yazılım fonksiyonları, standart 10M/100M Ethernet arayüzü, otomatik IP adresi edinimi, ağ tanımlama ve kolay kontrol.

3.1.Ana bilgisayar:

Ana bilgisayar bir ağ kablosu aracılığıyla doğrudan bir test kutusuna bağlanır

3.2 Yerel Ağ:

Birden çok bilgisayar ve birden çok UMC1000 kontrol alanı LAN bağlantısı

3.3 WEB SUNUCUSU uzaktan senkronizasyonu;

INTERNET NET testi ile uzaktan izleme yapılabilir.

1. Personel güvenliği

1.1 sızıntı koruması

2. Ekipman güvenliği:

2.1 güç kaynağı faz kaybı, faz hatası, voltaj dengesizliği koruması;

2.2 Kontrol döngüsü akımı sınırlama koruması

2.3 Fan motoru aşırı yük koruması

2.4 Kompresör akımı aşırı yük koruması

2.5 kompresör aşırı ısınma koruması

2.6 Kompresör yüksek basınç koruması

2.7 ısıtıcı kısa devre koruması

2.8 Ekipman sızıntısına karşı koruma

2.9 İkincil bağımsız aşırı sıcaklık koruma fonksiyonu

Sıcaklık: 5°C~35°C

Bağıl nem: ≤85

Atmosfer basıncı: 80-106 kPa

Etrafta güçlü bir titreşim yok;

Doğrudan güneş ışığı veya diğer ısı kaynaklarından gelen doğrudan radyasyon yok;

Güçlü hava akışı yok: Çevredeki havanın akmaya zorlanması gerektiğinde, kutuya doğrudan hava akışı üflenmez;

Etrafta güçlü bir elektromanyetik alan yok;

Etrafta yüksek konsantrasyonda toz ve aşındırıcı madde yoktur.

Gerilim ve frekans: AC380V±%10, 50Hz, üç fazlı dört telli + koruyucu topraklama kablosu

Koruyucu topraklama kablosunun topraklama direnci: Koruyucu topraklama kablosunun topraklama direnci 4Ω'dan azdır
