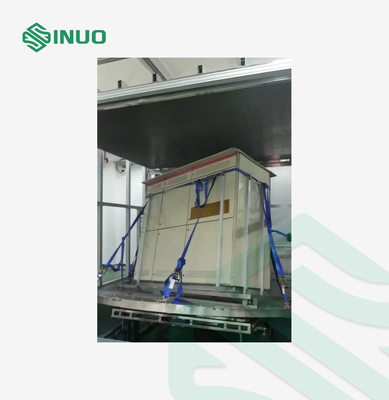

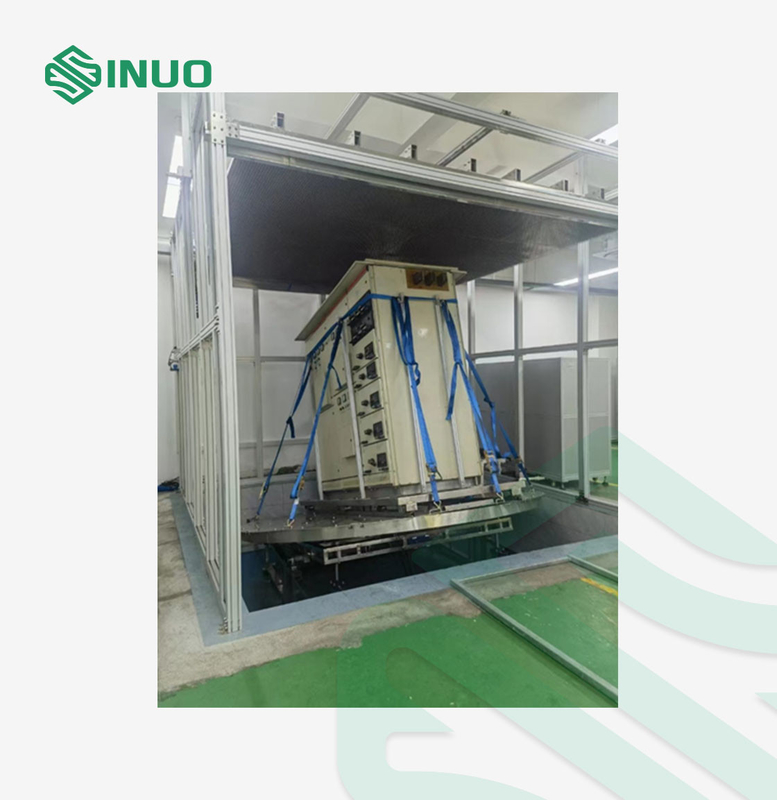

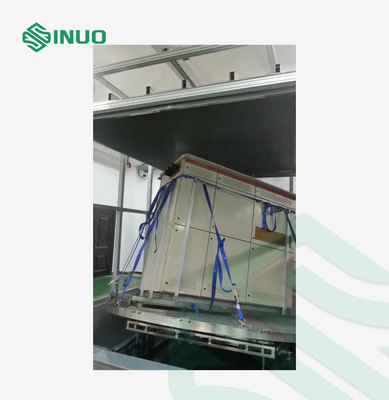

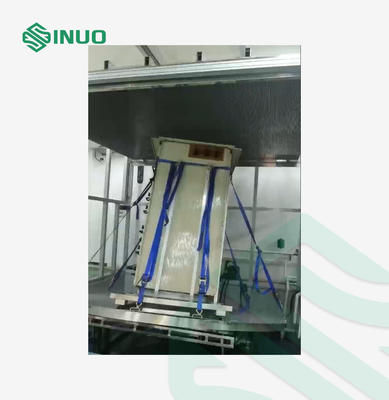

ISO20653 EV Şarj Yığınları IPX1-X2 Dikey Yağmur Damlası Test Sistemi

(1) Dikey yağmur damlası test cihazı

1Ürün IPX1, IPX2 testi için uygundur.

2. Yağmur Alanı: 3000mmX3000mm. (1000X1000 mm'ye bölünmüş, 9 parça yağmur damlası)

3Su tankı: kapalı paslanmaz çelik su tankı.

4- Damla iğnesi: 0.4 mm diyafram.

5. Damla iğne koltuğu: altıgen sıkıştırmalı paslanmaz çelik iğne koltuğu, kurulumu kolaydır, iğne koltuğu yatay düzlemde tutarlıdır.

6- Delik mesafesi: 20 mm.

7Yağış: 1mm + 0.5mm / min, 3mm + 0.5mm / min, frekans dönüşüm ayarlama otomatik kontrol.

8Damla yüksekliği: 200 mm (fotoelektrik ışın kontrolü).

9Test süresi: 0-9999S ayarlanabilir.

10kaldırma modu: üç fazlı motor + T şeklindeki SUS304 paslanmaz çelik çift vida senkroni kaldırma, güvenli ve güvenilir.

11Makine Yapısı: çerçeve tipi.

12. kaldırma mesafesi: yerden kaldırma yaklaşık 1000-2700mm (veya gerekli)

13. tıkanma fonksiyonunun önlenmesi: deneyden sonra, tıkanmayı önlemek için su tankının iğne ucundaki suyu kurutmak için basınçlı hava bağlanır.

14Eğilebilir döner masa: çapı 3000 mm, yük taşıma ≥ 1 ton, eğilim açısı 15 derece, hız 1 ~ 3 RPM ayarlanabilir.

(2) Akıllı su tedarik sistemi

1Akış kontrolü: yüksek hassasiyetli türbin akışölçüsü ve elektronik dijital akışölçüsünün akıllı kontrolü, her damla kutu bağımsız kontrolü, 9 set akışölçü kontrolüne ayrılmıştır.kontrol dokunmatik ekran akışı ayarlanabilir.

2Su temini pompası: 9 pompa kontrolüne ayrılmış çok aşamalı paslanmaz çelik santrifüj pompası kullanır.

3Su kaynağı: 9 yönlü.

4Vücut malzemesi: endüstriyel alaşım alüminyum profili.

5Musluk suyunun girişinde bir filtre vardır, filtre elemanı değiştirilebilir.

6Su tankı, suyun seviyesi düşük olduğunda koruma işlevini durdurmak için suyu otomatik olarak doldurabilen ve pompayı kontrol edebilen bir sıvı seviyesi anahtarı ile donatılmıştır.

(3) Entegre kontrol dolabı

1Kontrol: Mitsubishi PLC program kontrolü.

2İşlem: 10 inç renk dokunmatik ekran, Çince ve İngilizce iki dil anahtarı.

3Kontrol işlevleri: dikey yağmur kaldırma eylem kontrolü, sahne eylem kontrolü, test süresi kontrolü, iğne üfleme temizlik kontrolü, akış kontrolü ve diğer işlevler.

4Koruma fonksiyonu: sızıntı koruma, aşırı yük koruma, kısa devre koruma, su kıtlığı koruma.

5Güç kaynağı: AC220V, 50Hz, 15KW.
