Elektrikli Araç IPX1-8 Su Geçirmez Kapsamlı Test Sistemi

Elektrikli Araç IPX1-8 Su Geçirmez Kapsamlı Test Sistemi

Uyumlu Standartlar ve Maddeler

IEC 62196-1Ed.4CDV:2020 madde 20.2.

IEC60598-1:2014 Armatürler-Bölüm 1: Genel gereksinimler ve testler

IEC60529:2013 Muhafaza tarafından sağlanan koruma dereceleri (IP kodu) IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 ve IPX8.

Teknik parametreler

Ekipmana Genel Bakış

Örnekler ve Limitler: Elektrikli ve elektronik ürünler, otomobil ve motosiklet parçaları, iletişim ürünleri, ev aletleri, dış aydınlatma ve sinyal cihazları vb.

Test amacı: Elektronik ve elektrikli ürünlerin, otomobillerin, motosiklet parçalarının, ev aletlerinin, contaların ve lambaların damlama, dökülme, püskürtme, kısa süreli veya uzun süreli derin ortamlarda ekipman ve bileşenlerin iyi performansını garanti edip edemeyeceğini test etmek. suya daldırmaAmaç, ürünün IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 ve IPX8 su damlama, su püskürtme, su püskürtme veya kısa süreli daldırma seviyelerinde kabuk koruma performansını doğrulamaktır.

Test Prensibi: Damlayan, duş alan veya püskürten suyun standart gerekli hıza ulaşmasını sağlamak için su kaynağı akışını kontrol ederek.Standart eşdeğer basınca, numunenin sudaki derinliği ve daldırma süresi kontrol edilerek ulaşılır.Test ekipmanının, numune mahfazasının tüm yüzeyi üzerinde tekdüze su akışı veya basıncı oluşturmasını sağlar

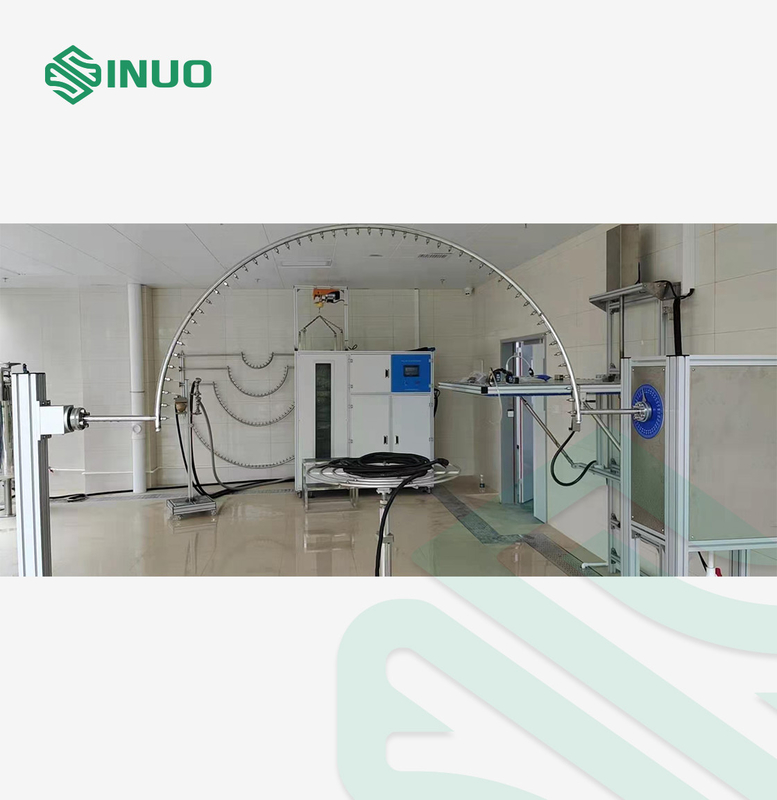

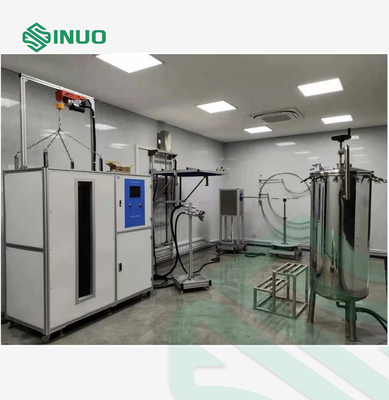

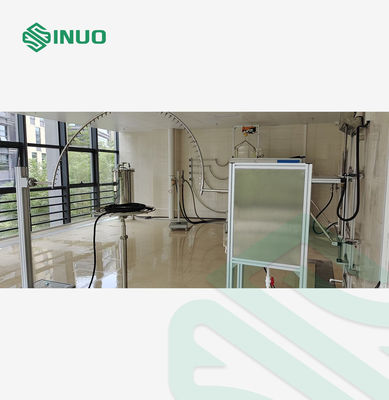

Ekipman yapısı ve özellikleri: Cihaz damlatma mekanizması, salınımlı boru yağmurlama mekanizması, su püskürtme mekanizması, su daldırma tankı, basınçlı su tankı, döner tabla ve elektrik kontrol kabininden oluşmaktadır.Damlama tankı braketi, motor kontrolü tarafından otomatik olarak yükseltilen ve indirilen ve düşme önleme işlevine sahip duvara monte tipi benimser.Salınımlı boruyu monte etmek için bir dizi zemin destek çerçevesi vardır, salınımlı boru bir motor tarafından sola ve sağa salınacak şekilde tahrik edilir.Su püskürtme mekanizması brakete monte edilmiştir.Daldırma tankı ve elektrik kontrol kabini bir bütün olarak yapılır ve numuneyi taşıyan asılı sepet elektrikli vinç ile kaldırılır ve indirilir.Basınçlı su deposu ayrı olarak yerleştirilmiştir ve kontrol kabini ve su deposu ile bağlantılıdır.Hızı ayarlanabilir bir yükleme döner tablası ile donatılmış olan döner tabla, IPX2 testi sırasında 15° eğilebilir.İğne deliği tıkanmasını önlemek için bir su filtresi temizleme cihazı ile donatılmıştır.Bu sistem açık bir yapıdır.

Kullanım ortamı: Güç kaynağı: AC380V±5%/50Hz, 5KW.

Kullanım yeri: sıcaklık 15-35°C, bağıl nem %25-%75, atmosfer basıncı 86-106kpa (860mbar-1060mbar).Zeminin düz olması gerekiyor.Aydınlatma, su geçirmez bir kaçak anahtarı (veya priz), iyi su girişi ve drenaj fonksiyonları vardır.

Su kaynağı kullanın: saf olmayan temiz su veya musluk suyu ve filtre cihazını suyla temizleyin.
