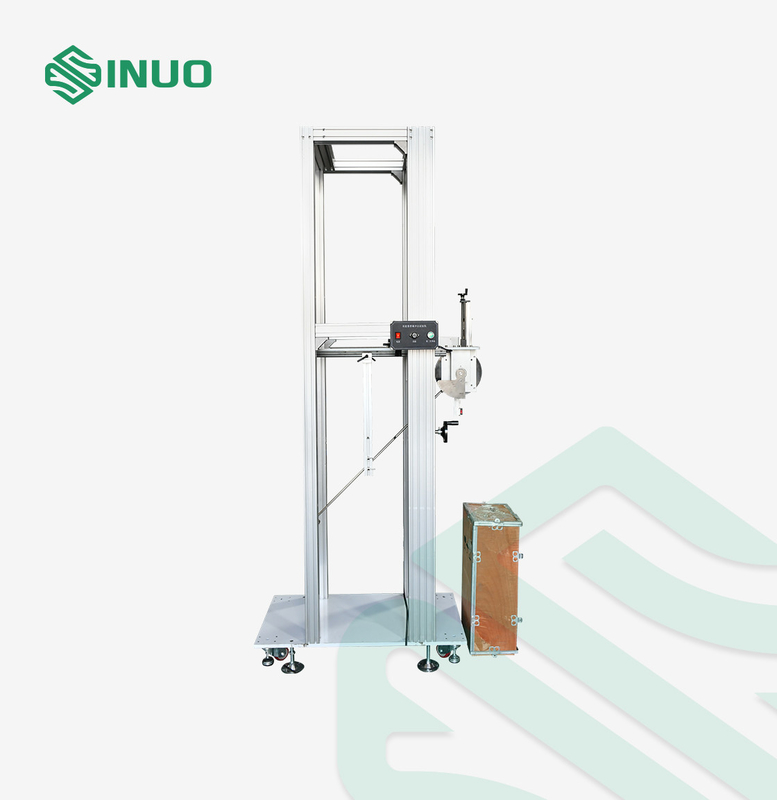

EN IEC 61851-1 Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

EN IEC 61851-1 Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Marka Adı:	Sinuo
Model Numarası:	SNQC1008A
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Takım/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uyumlu Standart:

EN IEC 61851-1 vb.

Operasyon Yöntemi:

Elektrikli kaldırma, elektromıknatıs bırakma

Darbe enerjisi:

20J (2,5,10,50J özelleştirilebilir)

eşdeğer kütle:

5Kg±1%

Salıncak Borusu:

1000 mm uzunluk

Düşme yüksekliği:

0-500mm, ölçekli ekran

Alt tabak:

Kalınlaştırılmış yük taşıyan çelik zemin

Opsiyonel özellikler:

Anti-ikincil darbe işlevi

Ambalaj bilgileri:

Kontrplak kutu

Yetenek temini:

10 Takım/Ay

Vurgulamak:

Şarj Arayüzü Sarkaç Darbe Test Cihazı

Elektrikli Araç Sarkaç Darbe Test Cihazı

Ürün Tanımı

EN IEC 61851-1 Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Uyulan Standartlar ve MaddelerElektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Bu Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazıuyulması EN IEC 61851-1-2019, IEC 61851-1-2017,12.11, IEC60068-2-75:1997 ve IEC62262:2002.

için Teknik ParametrelerElektrikli araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Operasyon Yöntemi	Elektrikli kaldırma, elektromıknatıs bırakma
Darbe Enerjisi	20J (2,5,10,50J enerji özelleştirilebilir)
Darbe Elemanı Eşdeğer Kütlesi	5Kg±1%
Salıncak Borusu	1000 mm uzunluğunda, 15,9 mm dış çapında ve 1,5 mm et kalınlığında bir çelik boru
Örnek Darbe Yüksekliği Konumu	Elektrikli yukarı ve aşağı ayarlanabilir, strok 200-1200mm, yükseklik özelleştirilebilir

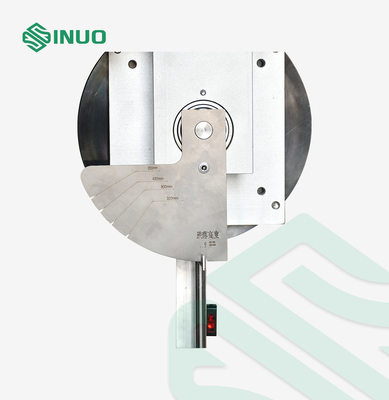

Düşme yüksekliği	0-500mm, ölçekli ekran

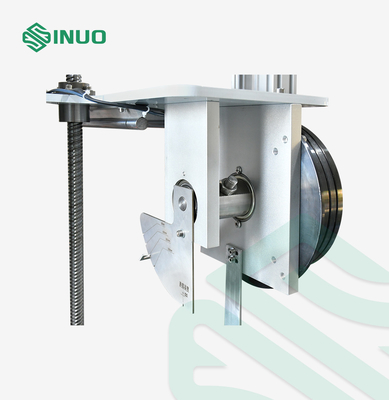

mpact Eleman Sabitleme ve Serbest Bırakma	Pim tipi elektromıknatıs sabitleme ve serbest bırakma
Alt tabak	Kalınlaştırılmış yük taşıyan çelik zemin
Hareket Yolu	Destek ve makaralı ayaklar ile numunenin çarpma noktasına hareket ettirilebilir.
Opsiyonel özellikler	Anti-ikincil darbe fonksiyonu
ek	Darbe enerjisi ve darbe elemanı seçim referansı

Ekipmana Genel Bakışiçin Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Örnekler ve Limitler	Elektrikli araç şarj yığını
Test Amacı	Araçları şarj etmek için elektrikli araç şarj yığınlarının mekanik dayanım testi için
Test Prensibi	Eha: sarkaç testine göre, darbe elemanı 1 m'lik bir sarkaç tüpü aracılığıyla belirli bir yükseklikte serbestçe serbest bırakılır.Numuneyi dikey yönde en alçak noktasından vurun.Yerçekimi potansiyel enerjisinin kinetik enerjiye dönüştürülmesiyle, numune üzerinde darbe testinin amacına ulaşılır.

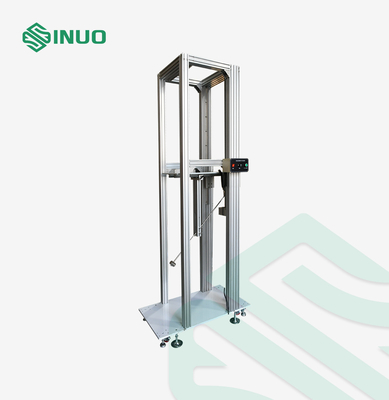

Yapı ve Özellikler	Bir el arabası yapısı kullanılarak, montaj braketi yukarı ve aşağı ayarlanabilir ve darbe açısı, farklı boyutlardaki yükleme yığınlarının yükseklik gereksinimlerine ve şarj yığınlarının farklı çarpma noktalarına uyacak şekilde ayarlanabilir
Ortamı kullan	Boyutlar: yaklaşık W1300D600H2350mm;Ağırlık: yaklaşık 250kg

ekiçin Elektrikli Araç Şarj Arayüzü Sarkaç Darbe Test Cihazı

Tablo 1 Darbe bileşeni özellikleri
Enerji/J	≤1 ±%10	2 ±%5	5 ±%5	10 ±%5	20 ±%5	50 ±%5
Eşdeğer kütle ± %2 kg	0,25(0,2)	0,5	1.7	5	5	10
Malzeme	Naylon	Çelik
R/mm	10	25	25	50	50	50
D/mm	18,5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Eşdeğer kütle ayarına göre belirlenir, Ek A'ya bakın

Tablo 2 Düşme yüksekliği
Enerji/J	0,14	0.2		(0.3)	0,35	(0,4)	0,5		0.7	1	2	5	10	20	50
eşdeğer kütle/kg	0,25	(0.2)	0,25	(0.2)	0,25	(0.2)	(0.2)	0,25	0,25	0,25	0,5	1.7	5	5	10
Düşme yüksekliği ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Not 1: Bkz. Not 3.2.2; Not 2: Bu kısımdaki enerji birimi joule (J), standart yerçekimi ivmesinden (g) türetilmiştir ve g'nin yuvarlanmış değeri 10m/s²'dir.

Tablo 3 IK kodları ve karşılık gelen çarpışma enerjileri arasındaki yazışma
İK kodu	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Çarpışma enerjisi/J	A	0,14	0.2	0,35	0,5	0.7	1	2	5	10	20
Not 1. Daha yüksek çarpışma enerjisi gerekiyorsa, önerilen değer 50J'dir; Not 2. Bazı ulusal standartlar, belirtilen çarpışma enerjisini temsil etmek için bir rakam kullanır.Bununla karışmasını önlemek için, karakteristik sayı iki basamakla temsil edilir.
Bu standarda göre koruma yok
