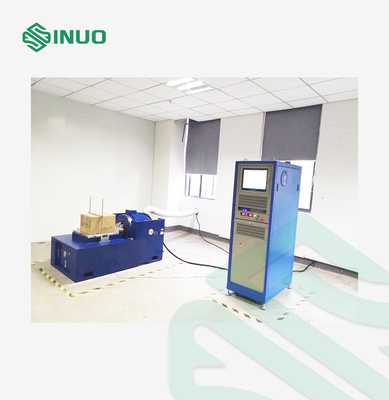

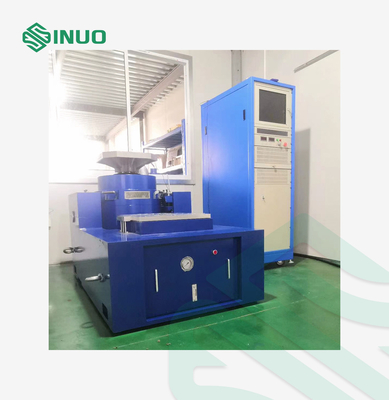

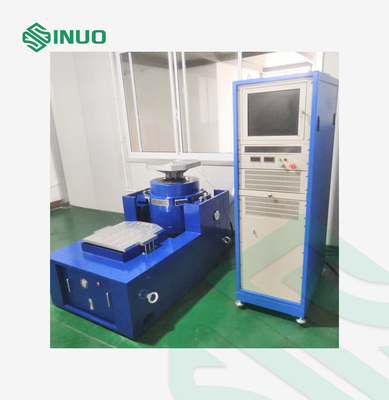

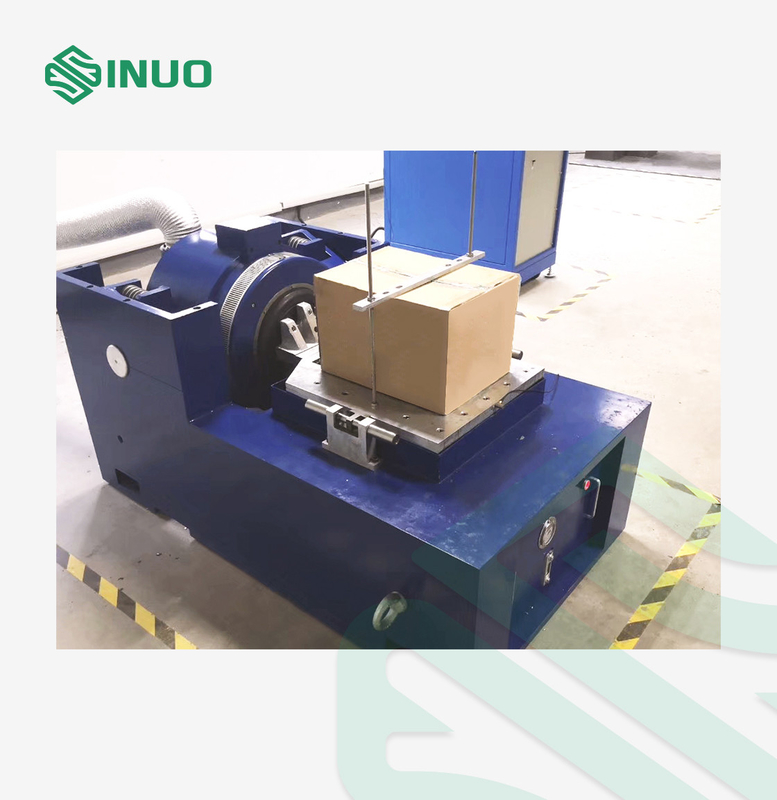

1000Hz Elektrikli Araç Akü Paketi Titreşim Masası Test Cihazları

1000Hz Elektrikli Araç Akü Paketi Titreşim Masası Test Cihazları

Marka Adı:	Sinuo
Model Numarası:	SN553
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Titreşim Tablosu Boyutu:

2000mm×2000mm

Frekans Sınırı:

1000Hz

Güç modülü:

Alman Infineon IGBT güç cihazları

Gerilim Amplifikatörü:

Gerçek yüksek gerilim yükseltici

Amplifikatör Harmonik Bozulması:

≤1%

Güç verimliliği:

≥92%

Paralel Akım Paylaşımı Dengesizliği:

≤3%

Amplifikatör Ağırlığı (ambalajsız):

1200kg

Ambalaj bilgileri:

kontrplak kasa

Yetenek temini:

1 takım/ay

Vurgulamak:

Batarya Paketi Titreşim Masası Test Cihazları

1000Hz 1000Hz Titreşim Masası Test Cihazları

Ürün Tanımı

Elektrikli Araç Akü Paketi Titreşim Masası Test Cihazları

Ekipmana genel bakış

Sistem, güvenilir ve yüksek standartlı bileşenler kullanır ve güç amplifikatörü, CE tarafından gerekli görülen bir anti-elektromanyetik radyasyon koruma katmanı ile donatılmıştır.Yurtiçinde lider.

Teknik parametreler

HAYIR.	İsim	Modeli	Birim	adet
1	Titreşim Test Tablosu
1.1	titreşim tablası gövdesi	H1248A	Ayarlamak	01
1.2	Dijital anahtarlama güç amplifikatörü	IPA180L	Ayarlamak	01
1.3	Akıllı su soğutma ünitesi	PB-1	Ayarlamak	01
1.4	Orijinal konum merkezi servo cihazı	OPCS	Ayarlamak	01
1.5	Dikey ve yatay otomatik döndürme cihazı	DH-2	Ayarlamak	01
1.6	yatay slayt	BT2000M	Ayarlamak	01
1.7	Dikey açılır kapanır masa (yardımcı destekli)	HE2000SQ/A	Ayarlamak	01
2	Titreşim Kontrol Sistemi
2.1	İthal dijital titreşim denetleyicisi	RL-C21 Donanım: 8 kanallı giriş, 1 kanallı çıkış Yazılım fonksiyonları: sinüs, rastgele, rezonans arama ve bekleme, tipik şok, sinüs ve rastgele, rastgele ve rastgele.	Ayarlamak	01
2.2	İthal hızlanma sensörü (sensör kablosu dahil)	DJB	Ayarlamak	08
2.3	Kontrol bilgisayarı	Marka bilgisayar, bir takım LCD monitör, klavye, fare, tek renkli yazıcı.	Ayarlamak	01
3	Aksesuarlar
3.1	Yedek parçalar, aşınan parçalar ve özel aletler	Ayrıntılar için yedek parça, aşınan parça ve özel aletler listesine bakın	Ayarlamak	01
3.2	Rastgele aksesuarlar ve teknik veriler	Ekipman kullanım kılavuzu, elektrik ve pnömatik şematik diyagramı, çalıştırma ve bakım talimatları vb.	Ayarlamak	01
4	Diğerleri
4.1	Kurulum, devreye alma ve kabul	Kalite garanti süresi boyunca bakım ve teknik destek	/	/
4.2	Paketleme, nakliye ve sigorta	/	/	/
4.3	Teknik servis ve eğitim	Titreşim, stres ve çevresel testler konusunda eğitim.Kullanım sırasında her an uzman desteği.	/	/

Özellikler ve Avantajlar

HAYIR.	dizin	Avantajlar ve Özellikler
1	Dinamik rehber	Süspansiyon hareketli bobin sistemi, U şeklindeki yaylar ve makaralardan oluşur.LDS'nin Birleşik Krallık'taki en son tasarımıdır.Yüksek bir kısmi yük momentine sahiptir ve aynı zamanda hareketli bobinin yanal titreşim oranı küçüktür ve dalga biçimi bozulması küçüktür.Uluslararası düzeyde gereksinimleri karşılar.(Şekil 1)
2	Anahtar bileşenler	Güç cihazları, hareketli bobinler ve uyarma kablolarının tümü ithaldir.(Şekil 7)
3	Güç modülü	Alman Infineon IGBT güç cihazlarını kullanır ve tek bir güç modülü kutusunun maksimum çıkış gücü, basit yapısı, kapsamlı koruması ve yüksek güvenilirliği ile 60KVA'dır.
4	Gerçek yüksek gerilim yükseltici	Tek bir güç modülünün voltajı 320V'tur ve yüksek voltaj ve düşük akımın çıkış formu, iletim sürecindeki güç kaybını azaltır ve etkili ve makul empedans eşleşmesi gerçekleştirir.
5	Güç amplifikatörleri için mantık modülü	Mantık modülü, PLC kontrolünü, dokunmatik ekran işlevini benimser (dokunmatik ekran, Fransız Schneider ürünlerini kullanır);sistemin çeşitli verilerini ayrıntılı olarak görüntüleyebilir (güç amplifikatörü çıkışının gerçek RMS değeri, ek veri ekranı), çalışma durumu ve arıza değerlendirmesi.(Şekil 2)
6	Güç amplifikatörü CE sertifikası	Güç amplifikatörü serisinin tümü CE sertifikasına sahiptir. Yüksek güçlü güç amplifikatörü, Çin'de önde gelen ilgili CE/EMC elektromanyetik uyumluluk standartlarını karşılayan Çin'deki tek üründür. Güç amplifikatörü, TUV Rheinland (ekteki sertifika)CE/LVD Düşük Voltaj Direktifinin (Güvenlik) ikinci gösterimini geçti; CE/EMC Elektromanyetik Uyumluluk Direktifi Elektromanyetik uyumluluk iki kısma ayrılır: Şebeke iletim girişiminin ortadan kaldırılması, özel bir ikinci dereceden güç kaynağı ve filtre kullanır.(Şekil 6) Radyasyon girişimi, tamamen korumalı bir kabin tasarımını benimser.Çin'de lider olan, insan vücudunu radyasyon hasarından korumak için anti-elektromanyetik radyasyon koruyucu bir tabakaya sahiptir.(İlgili standartları karşılayan tedavi önlemlerinin fiziksel resimleri, Şekil 3) EMC elektromanyetik uyumluluğu, Avrupa ve Amerika Birleşik Devletleri'nde zorunlu bir özelliktir.Çin'de de giderek daha fazla ilgi görmeye başladı. Yerli muadilleri tarafından üretilen güç amplifikatörleri, EMC standardını ciddi şekilde aşmakta ve yüksek güçlü güç amplifikatörleri, çalışma sırasında iletim emisyonu ve radyasyon yoluyla laboratuvardaki diğer enstrümanların kullanımını ciddi şekilde etkilemektedir.
7	Anti-elektromanyetik radyasyon koruyucu tabaka	Güç amplifikatörü, insan vücudunu radyasyon hasarından korumak için CE tarafından gerekli görülen bir anti-elektromanyetik radyasyon koruma tabakası ile donatılmıştır.(Figür 3)
8	Güç amplifikatörü soğutma	Güç amplifikatörü soğutması, İngiliz LDS, Amerikan UD ve diğer şirketlerin deneyimlerini özümser.Güç amplifikatörü uzun süre çalışırken kutuda yüksek ısı dağılımı ve iyi ısı dağılımı sağlamak için alt hava girişi ve üst egzoz sistemini benimser.(Şekil 4)
9	Güç amplifikatörü koruma işlevi tamamlandı	Güç amplifikatörünün tamamında şunlar bulunur: şebeke aşırı voltajı, şebeke düşük voltajı, şebeke faz kaybı, mantık hatası, güç modülü koruması, güç modülü sıcaklığı, çıkış aşırı akımı, çıkış aşırı voltajı, sürücü gücü, platform yer değiştirmesi, platform sıcaklığı, harici kilitleme, vb. koruyucu fonksiyonlar.Herhangi bir arıza meydana geldiğinde çıkış kapatılacak ve ses ve ışık aynı anda alarm verecektir. Yukarıdaki korumaya ek olarak, güvenlik ve güvenilirlik özelliklerine sahip sinüzoidal Servis ve rasgele geçiş gerçek etkin değer (RMS değeri) kontrolünü yapmak için gerçek etkin değer örnekleme çipi tanıtıldı.Teknoloji olgun ve yerli sanayide Çin'de lider olan böyle bir teknoloji yok.
10	Uzaktan kumanda	Güç amplifikatörü mantık kontrol ünitesi ile aynı güç amplifikatörü koruma işlevine sahip RS485 iletişim arayüzünü, 1000 metreye kadar isteğe bağlı uzaktan kumandayı benimseyin.
11	Orijinal Konum Merkezi Servo (OPCS)	Elektrikli titreşimli masanın hareketli bobini, esas olarak elektrikli titreşimli masanın hareketli bobininin merkez konumunu izlemek için temassız sensör aracılığıyla ve destekleyici hava yayının hava hacmini otomatik olarak ayarlayarak otomatik olarak ortalanabilir. Elektrikli titreşimli masanın masa üstünün merkezini korumak için elektrikli titreşimli masanın bobini, böylece sistem hareketli bobini statik ve dinamik durumda otomatik olarak ortalayabilir.Masa, Çin'de lider olan güç amplifikatörünün çıkışını korumak ve kesmek için bir acil durum anahtarı koruma işlevi ile donatılmıştır.(Şekil 4)
12	Rastgele Test Dinamik Aralığı	42dB'ye kadar rastgele test dinamik aralığı, düşük frekanslı küçük sinyal sinyallerini test ederken güçlü parazit önleme yeteneği ve bozulmamış dalga biçimi sağlar.(Uluslararası seviye 50dB'dir ve yerel seviye genellikle 39-40dB'dir) (Şekil 8)
