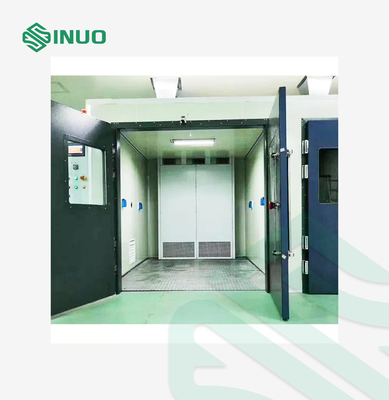

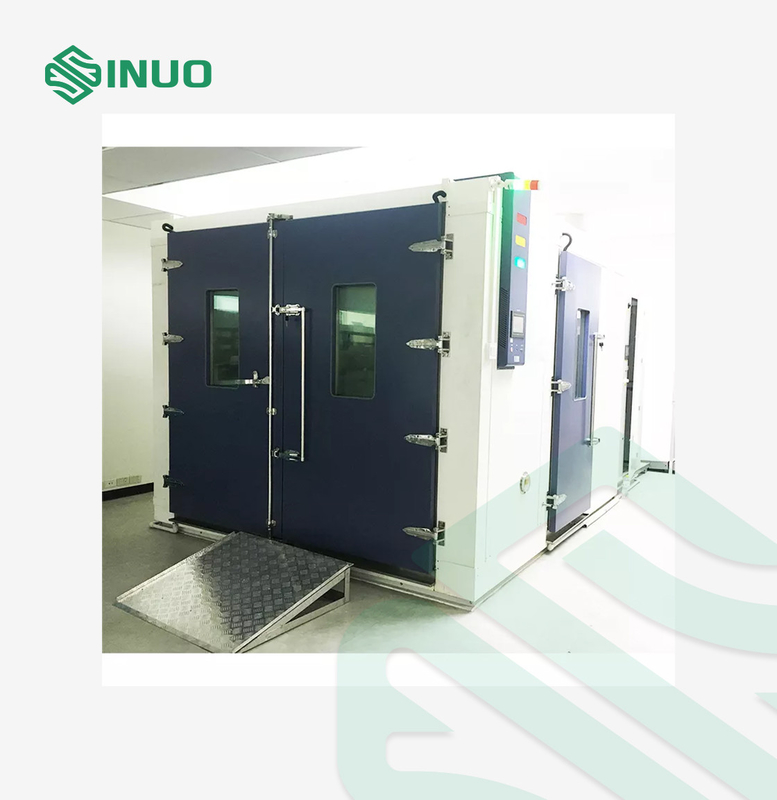

19m³ Çevresel Test Odasında Yürüyüş Yüksek Düşük Sıcaklık Nemi Çevresel Test Cihazı

A) Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi ve saklanması

B) Aşındırıcı madde numunelerinin testi, biyolojik numunelerin testi ve saklanması

C) Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi ve saklanması

Yaklaşık G3100 mm*Y3700 mm*D2400 mm(Birim boyutu hariç)

Hatırlatma:Lütfen son tasarıma bakın ve dış boyutlar için üç görünümü onaylayın.

Standart aralık: %20 - %95 BN

Düşük nem aralığı: %5 BN~%95 BN (kuru hava ile)

GB-2423.1-2008 (IEC68-2-1) Test A: Düşük sıcaklık testi yöntemi.

GB-2423.2-2008 (IEC68-2-2) Test B: Yüksek sıcaklık testi yöntemi.

GB2423.3-2008 (IEC68-2-3) Test Ca: Sabit nemli ısı testi yöntemi.

GB2423.4-2008 (IEC68-2-30) Test Db: Değişken nemli ısı test yöntemi.

GB 11158 "Yüksek Sıcaklık Test Odasının Teknik Koşulları"

GB10586-1 "Nem ve Isı Test Odasının Teknik Koşulları"

PS: Standart nem %20~%95 HR

Miktar: 2

Konum: Test odasının kapısında (veya müşteri tarafından belirlenen yerde)

Form: Dahili buğulanmayan ısıtma elemanına sahip 3 katmanlı vakumla güçlendirilmiş cam

Sol yan bölme duvarında φ100mm çapında bir delik ve aynı zamanda kauçuk izolasyon tapası ve kauçuk kapak ile donatılmıştır.

Zemin, dahili işlemler sırasında personelin yaralanmasını önlemek için 4,0 mm paslanmaz çelik kaymaz bir tasarıma sahiptir.

Zemin bir drenaj tankı ile tasarlanmıştır ve yüksek sıcaklık ve nem sona erdikten sonra test odasının içinde su yoktur.

Elektrik kutusunun ayak kabı, şoku emmek ve kompresörü ve bakır boru kaynağını korumak için silika jel pedi kullanır

Geleneksel sabit nem yöntemi:Gerçek sıcaklık ayarlanan sıcaklığa ulaştığında, kompresörün soğutma kapasitesi değişmeden kalır ve kutuda sıcaklık dengesini sağlamak için kompresörün soğutma kapasitesini dengelemek için ısıtma yöntemi kullanılır.

Soğuk denge yöntemi:Gerçek sıcaklık ayarlanan değere ulaştığında, soğuk solenoid valf çıkışı kontrolör PID tarafından kontrol edilir ve kutudaki sıcaklık, kontrollü soğutma çıkışı aracılığıyla dengelenir.Geleneksel sabit nem yöntemiyle karşılaştırıldığında, tüm üniteyi yapmak için ısıtma çıkışı azaltılır Geleneksel yöntemle karşılaştırıldığında, ekipman %40 enerji tasarrufu sağlayabilir

Nem ölçüm sensörü ve kontrolörü ile

PT100 platin direnç sensörü

Orijinal ithal Alman Bitzer yarı hermetik kompresör.

Flor içermeyen çevre koruma HFC404A (Honeywell) ve DuPont R23 soğutucu akışkan

Yüksek verimli kabuk ve boru tipi (su soğutma)

Soğutma suyu kulesi (tanınmış marka) ve boru hattı ile donatılmıştır

Hidrofilik membranlı (kalınlaştırılmış kanatlı) yüksek verimli çok bölümlü kanatlı evaporatör

Emerson AW

Danfoss Termal Genleşme Vanası

Japonya Saginomiya ve Danfoss

Birinci uluslararası markanın tüm yüksek kaliteli ürünleri (sağdaki resim: filtre kurutucu)

Soğutma sistemi ile dondurma ve nem alma (kutudaki hava, çiy noktası sıcaklığının altında evaporatörden geçer ve su çökelir).

* Hidrofilik membran işlemine sahip evaporatör kanatçıklarını seçin, daha iyi nem alma performansı, çünkü hidrofilik membran alüminyum kanatçıkların su gerilimi küçüktür, hava yoğuşmasından gelen su damlacıklarının kayması kolaydır ve engelleyici su köprüleri üretmek kolay değildir. yüzgeç boşluğu.Böylece nem alma verimliliğini büyük ölçüde artırır!

Paslanmaz çelik kanatlı nikel-krom alaşımlı elektrikli ısıtma borusu, ısıtma borusu anti-MC yapışma tasarımı, ısıtıcı bağlantısı, ısıya dayanıklı tel kullanılır, ısıtıcı kutunun üstündeki sirkülasyon hava kanalına yerleştirilir ve yangına dayanıklı ve çevresine ısı yalıtım malzemeleri eklenir

A) Nemlendirme için geleneksel yüzey nemlendirmesinden (su tavası tipi) daha hızlı ve daha yüksek kontrol doğruluğuna sahip olan nemlendirme silindiri (kazan yöntemi) kullanılır.

Kutuda

Ölçek gibi safsızlık kirliliği üretmeyecek, iyi düşük nem performansına sahip ve temizlenmesi kolay.

B) Nemlendirme tüpü tamamen paslanmaz çelik dikişsiz kasayı benimser, yalıtım direnci 50MΩ'dan fazladır ve kuru yanma önleme kontrol cihazına sahiptir

C) Nemlendirme silindiri paslanmaz çelikten imal edilmiştir ve su seviyesi gözetleme penceresine sahiptir.

D) Kuru hava ile düşük sıcaklık

Temassız kontrol, kontrolörün çıkış sinyali, SSR katı hal rölesi aracılığıyla yüksek hassasiyete ulaşır

Temassız anahtar kontrolü

Kontrol devresinin ana bileşenlerinin tamamı yüksek kaliteli markalardır.

1. Ürün aşırı sıcaklık korumasını test edin (bağımsız)

2. Sigortasız koruma şalteri

3. Isıtıcı aşırı sıcaklık koruma şalteri

4. Kompresör aşırı yüklenmiş ve aşırı ısınmış

5. Kompresör yüksek ve alçak basınç koruması

6. Sistem aşırı akım koruma cihazı

7. Denetleyici hatayı kendi kendine teşhis eder ve görüntüler

8. Soğutma suyu basıncı çok düşük koruma

9. Sızıntı koruması, kısa devre koruması, yanlış faz / faz kaybı koruması, fan aşırı yük koruması, bağımsız aşırı sıcaklık koruması, su kesintisi koruması, su kesintisi koruması, çalışma göstergesi, sesli ve ışıklı alarm, alarm sonrası otomatik kapanma vb.

1. Ortam sıcaklığı: -5℃~+28℃;

2. Bağıl nem: ≤85%RH;

3. Atmosfer basıncı: 80kPa~106kPa

4. Etrafta güçlü titreşim yok

5. Ekipman güç kaynağı: (test güç kaynağının dahil olmadığını unutmayın)

5.1 Güç kaynağına bağlayın 380 V AC (±10%), üç fazlı kablo + koruyucu topraklama kablosu, topraklama direnci ≤ 4Ω;

5.2 Toplam güç: yaklaşık 100KW

5.3 Maksimum çalışma akımı: yaklaşık 152A
