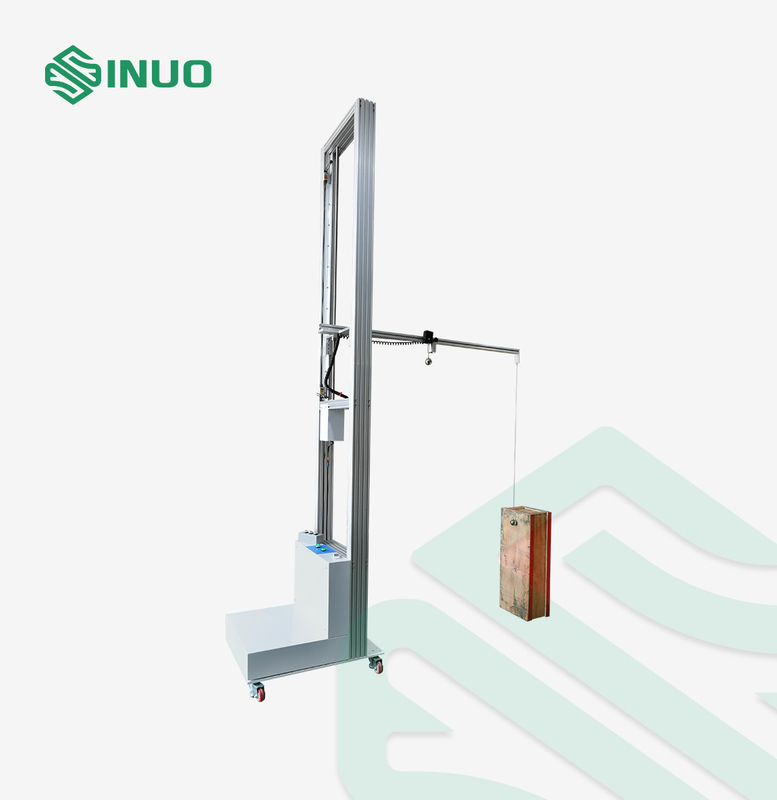

UL 2594 Elektrikli Araç İkmal Ekipmanları 50mm Çelik Bilyalı Darbe Test Cihazı

Çelik Bilye Darbe Test CihazıElektrikli Araç İkmal Ekipmanları

Uyulan Standartlar ve MaddelerÇelik Bilye Darbe Test Cihazı

Bu elektrikli araç çelik bilye darbe test cihazı, UL 2594 madde 57 şekil 18 ve 19 vb.

için Teknik ParametrelerÇelik Bilye Darbe Test Cihazı

Güç kaynağı: AC220 50Hz

Kontrol yöntemi: düğme + uzaktan kızılötesi uzaktan kumanda

Darbeli çelik bilye: çap 50 mm, 500±25 g, halkalı.Rulman çeliği malzemesi: GCr15, HRC60'ın üzerinde sertlik.

Çelik tel halat: Ф1mm, malzeme 304 paslanmaz çelik, kauçuk kaplı, uzunluk 1,3 m, ayarlanabilir

Numunenin yükseklik aralığı: 0.5~2.0m, numunenin uzunluğu ve genişliği sınırlı değildir

Çelik bilyenin çarpma noktasının yükseklik aralığı: 0.5~2.0m

Ekipman serbest bırakma çapraz kolunun kaldırma yöntemi: motorlu kaldırma mekanizması tarafından ayarlanır

Yükseklik göstergesi: 2 m kalınlığında paslanmaz çelik cetvel, minimum ölçek 1 mm

Yayın yöntemi: elektromıknatıs sürümü


Ekipmana Genel BakışiçinÇelik Bilye Darbe Test Cihazı


Bu elektrikli araç çelik bilye darbe testi cihazı uygulaması: ekipman muhafazası için düşme darbe testi için uygundur.

Test örneği: Elektrikli araç şarj istasyonu, Armatürler, Ses, video ve benzeri elektronik cihazlar, Bilgi teknolojisi ekipmanı

Özellik:

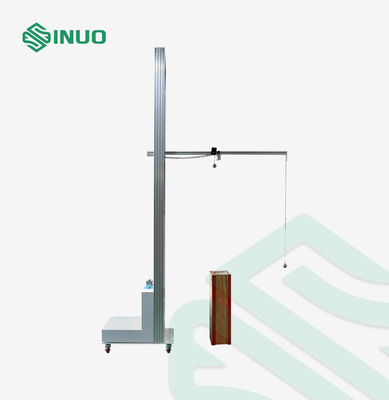

1. Düşey düşme darbe testi: Sistem elektromıknatısı kontrol ederek Ф50mm, 500±25g katı çelik bilyeyi serbest bırakır, böylece top 1,3 m yükseklikten şarj istasyonunun üst yüzeyine serbestçe düşebilir ve darbe enerjisi testi Numune üzerinde 6.5J üretilir;
2. Dönme darbe testi: Sistem elektromıknatısı, Ф50mm, 500±25g katı çelik bilyeyi serbest bırakmak için kontrol eder, böylece şarj istasyonunun yan tarafına çarpmak için 1,3m çelik tel halat boyunca yatay 0° konumundan serbestçe sallanır. Numune üzerinde 6.5J darbe enerjisi testi üretilir;darbe, numunenin dört 90° yönünün yanlarında gerçekleştirilebilir.
3. Bir el arabası yapısı kullanılarak, numune etrafında hareket ettirilebilir ve konumlandırılabilir ve numunenin farklı taraflarını test edebilir.
4. Elektrikli kaldırma yapısı benimsenmiştir, çelik bilyaların montajı emek tasarrufu sağlar ve numunenin farklı yüksekliklerde üst ve yan yüzeyleri üzerindeki etki karşılanır.
5. Yüksek güvenlik faktörü ile uzaktan kızılötesi uzaktan kumanda ile kontrol edilebilen elektromıknatıs tarafından serbest bırakılır.
6. İki darbe yolu vardır: standart gereklilikleri tam olarak karşılayan dikey darbe ve sallanma darbesi
7. Ekipman, testi dikey düşme ve sallanma etkisi olmak üzere iki şekilde gerçekleştirebilir


Operasyon AdımlarıiçinÇelik Bilye Darbe Test Cihazı


Test hazırlığı
1. Destek yüzeyinin sert bir destek yüzeyi olduğundan ve destek yüzeyi olarak zemin ve duvarın tercih edildiğinden emin olmak için numuneyi normal pozisyonda sabitleyin.
2. Cihazı 220V güç kaynağına bağlayın ve örneğe göre düşme yöntemini seçin: dikey düşme veya sallanma etkisi.

Dikey Darbe Testi
1. Ekipmanı, çelik bilyeyi tutan çubuk numunenin üzerinde olacak şekilde hareket ettirin ve elektromıknatısın ve dikey çelik bilyenin konumunu, çelik bilyenin numunenin darbe alması gereken konuma çarpmasını sağlamak için ince ayar yapın.Elektromıknatısın ve çelik bilyenin konumunu sabitlemek için vidaları sıkın ve ekipmanın hareket etmesini önlemek için fren cihazını ekipman tekerleğine sabitleyin.
2. Dikey darbeli çelik bilyenin çelik tel halatını 1,3 m'den fazla uzatın, çelik bilyeyi elektromıknatısın üzerine yerleştirin ve serbest bırakma düğmesine veya kablosuz uzaktan kumandanın 5 düğmesine basın.Düğme gösterge ışığı yanar ve çelik bilyeyi çekmek için elektromıknatısa enerji verilir.
3. Yukarı (kablosuz uzaktan kumanda 3) veya aşağı (kablosuz uzaktan kumanda 4) düğmesine basın, böylece çelik bilyenin altı ile numunenin yüzeyi arasındaki mesafe 1,3 m'lik bir yükseklik olur.
4. Düğmenin zıplamasını sağlamak için serbest bırakma düğmesine veya kablosuz uzaktan kumandanın 6 düğmesine tekrar basın, elektromıknatısın gücü kesilir ve çelik bilye serbest bırakılır ve çelik bilya numuneyi etkilemek için serbest düşmeye başlar.

Salınımlı Darbe Testi
1. Ekipmanı, salınan çelik bilya numunenin yüzeyi ile dikey temas halinde olacak şekilde hareket ettirin.
2. Çelik bilyeyi elektromıknatısın üzerine yerleştirin ve serbest bırakma düğmesine veya kablosuz uzaktan kumandanın 5 düğmesine basın.Düğme gösterge ışığı yanar ve çelik bilyeyi çekmek için elektromıknatısa enerji verilir.

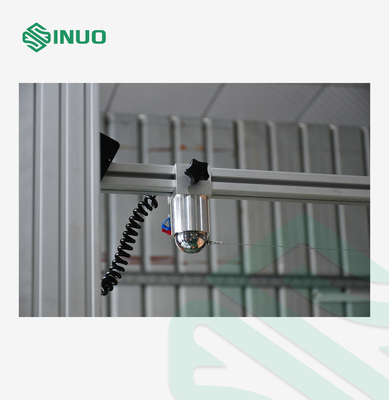

3. Elektromıknatısın üzerindeki torx vidasını gevşetin, çelik bilyenin tel halatı düz bir durumda olacak şekilde sola doğru hareket ettirin ve aşağıdaki şekilde gösterildiği gibi torx vidasını elektromıknatısın üzerine kilitleyin.
4. Numunenin etki noktasını belirlemek için yukarı (kablosuz uzaktan kumanda 3) veya aşağı (kablosuz uzaktan kumanda 4) düğmesine basın.
5. Çelik bilyeyi serbest bırakmak için kablosuz uzaktan kumandanın serbest bırakma düğmesine veya 6 düğmesine tekrar basın.Çelik bilye, numuneye serbest düşme hareketiyle çarpar.Darbeden sonra, ikincil darbeyi önlemek için çelik bilyeyi elinizle kavrayın.

örneği kontrol et
Testten sonra, numunenin darbe konumunu kontrol edin ve numunenin standart gerekliliklere uygun olup olmadığına karar verin.
