ECE-R100 Yüksek Akım EV Pil Test Cihazları 100mA Patlamaya Dayanıklı Oda

Marka Adı:	Sinuo
Model Numarası:	SN5512
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	2 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uygulanan Standart:

ECE-R100 vb.

Sıcaklık aralığı:

-40 ℃ ila 800 ℃

Edinme Oranı:

1 saniye

Sıcaklık Doğruluğu:

≥0,5°C

Gerilim Toplama:

0-100V

Gerilim Doğruluğu:

±0,1%FS

ölçüm gerilimi:

0~10000A

Mevcut Çözünürlük:

100mA

Ambalaj bilgileri:

Kontrplak durumda

Yetenek temini:

2 takım/ay

Vurgulamak:

ECE-R100 EV Batarya Test Cihazları

100mA EV Batarya Test Cihazları

ECE-R100 patlamaya dayanıklı oda

Ürün Tanımı

ECE-R100 EV Yüksek Akım Kısa Devre Ve Sıcaklık Kontrolü Patlama Korumalı Hazne

Uyumlu Standartlar ve Maddeler

Bu patlamaya dayanıklı bölme, ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 ve GB/T 31485-2015 standartlarına uygundur.

Teknik parametreler

Maksimum kısa devre akımı	≥10000A
Ölçüm doğruluğu	≤5A
Kontrol metodu	PLC renkli dokunmatik + uzun mesafeli uzaktan kumanda + bilgisayar izleme modu, uzun mesafeli uzaktan kumanda ve yerinde iki kontrol modu kullanılarak, kısa devre işlemi otomatik kontrol ile tamamlanır.
Ark söndürme kutusu	G500 X Y500 X D500mm
Ekipman boyutları	G700XY1750XD800mm
vakum aralığı	0 ~ -60Kpa(ayarlanabilir)
Cihaz devre direnci	≤5mΩ
Darbe voltajı	AC 1kv/1.2-50μs(en yüksek)1dk
DC tepki süresi	≤5μs
mekanik ömür	300.000 kez
elektrik ömrü	Dirençli yük 50.000 kez, endüktif yük: dirençli yük %60 le, 20.000 kez
elektrik kullanarak	AC 220V
Kablo uzunluğu	4 metre
Güç	1.0KW
kontaktör	Ark söndürme, korozyon önleyici
Kısa devre tutma süresi	48 saatten fazla
Tepki Süresi	20ms
Yük gücü	5KW
Yük direnci	0.5mΩ
yayılan	Soğuk rüzgar
Uzaktan kumanda izleme sistemi	Tüm kontrol parametrelerinin ayarı, veri toplama ve video kaydı, cihazdan 20 m uzaktaki bir bilgisayar tarafından çalıştırılabilir;yüksek hızlı kayıt osiloskopu toplam akımı toplar ve veri toplayıcı 5 kanal tek voltaj ve toplam voltajı toplar
Veri arayüzü	USB
Kısa devre kablosu	Yanmaz ve yüksek sıcaklığa dayanıklı kısa devre konstantan kablosu ile donatılmış, uzunluk 5M'den az değildir
Koruyucu cihazları kurun	Aşırı gerilim, aşırı ısınma ve aşırı akım gibi koruma fonksiyonlarının yanı sıra test cihazının yanlış çalışmasından kaynaklanan kısa devreye, pil elektrotlarının pozitif ve negatif bağlanmasına vb. karşı koruma vardır.
Acil durdurma anahtarı	Ana ünitede "acil durdurma" düğmesi ile donatılmıştır

Ekipmana Genel Bakış

Test amacı: Uzaktan kumandalı yüksek akım kısa devre cihazı, çeşitli pil kısa devre test standartlarının gerekliliklerine göre tasarlanmıştır.Kısa devre cihazı, testin gerektirdiği maksimum kısa devre akımını elde etmek için <5mΩ dahili direnç aralığını karşılamalıdır.

Tasarıma genel bakış: Kısa devre cihazının devre tasarımı aynı zamanda büyük akımların etkisine dayanabilmelidir, bu nedenle endüstriyel sınıf DC elektromanyetik kontaktörler, tamamen bakır terminaller ve dahili bakır levha saptırma ve yerleşik seçeceğiz aktif top eksenel akış fanı, yüksek akım kısa devre cihazını daha güvenli hale getirecek, test ekipmanının kaybını etkili bir şekilde azaltacak ve test verilerinin doğruluğunu sağlayacak etkili ısı dağılımı koruması sağlar.

Özellikleri

yüksek akım kontaktörü	750V'a kadar uzaktan açma ve kapama DC çalışma voltajı;
	Vakumlu ark söndürme sistemi kullanılarak anma çalışma akımı 10000A;
	Kontakların düşük temas direnci ve hızlı yanıt ；
	Kontaktör, güvenilir harekete, emniyete, uzun hizmet ömrüne ve uygun bakıma sahiptir.
Sıcaklık toplama	Sıcaklık aralığı: -40 ℃ ila 800 ℃;
	Sıcaklık sensörü: Termokupl
	Edinme oranı: 1s
	Sıcaklık doğruluğu: ≥0,5 ℃
	2 kanal
Voltaj edinimi	Voltaj edinimi: 0-100V,
	Gerilim doğruluğu:±0,1%FS
	Voltaj çözünürlüğü 10mV
	Edinme oranı: 1s
	Yardımcı voltaj edinimi: 1 kanal
	Veri arabirimi: USB
Mevcut satın alma	Ölçüm gerilimi: 0~10000A;
	Mevcut doğruluk: ≤5A
	Mevcut çözünürlük: 100mA
	Eylem yöntemi: çift entegrasyon yöntemi
	Edinme oranı: 1s
	1 kanal

Voltaj ve sıcaklık toplama sistemi

Sıcaklık kayıt aralığı	-40 ℃ ~ 800 ℃
Voltaj kayıt aralığı	0 ~ 100V, DC gerilim sensörlü 1 kanal
Voltaj kayıt aralığı	0 ~ 10000A, DC gerilim sensörlü 1 kanal
örnekleme zamanı	1 saniye
Sezgisel kullanım için dokunmatik ekran	Yeni dokunmatik ekran, Evrensel Ekran Modu işlevinde hızlı gezinme için kaydırma, yakınlaştırma ve dokun ve sürükle kontrollerini etkinleştirir
fonksiyon açıklaması	Esnek kullanıcı arabirimi; Kompakt yapı; Daha fazla kanalı desteklemek için G/Ç modülleri ekleyin

PLC tanıtımı S7-200CN

İşleme hızı	0.2~12.ms
Hafıza birimi	2K
Dijital	248
Analog	35
Özellikleri	PLC yüksek çalışabilirliğe sahiptir.Basit programlama, rahat çalışma, kolay bakım vb. özelliklere sahiptir ve genellikle işletim hatalarına eğilimli değildir.PLC'nin çalışması, program girişinin ve program değişikliğinin çalışmasını içerir.Programın girişi doğrudan görüntülenebilir ve programı değiştirme işlemi, programı aramak veya aramak ve ardından değişiklik yapmak için gerekli adres numarasını veya iletişim numarasını doğrudan takip edebilir.PLC'ler çeşitli programlama dillerinde mevcuttur.Merdiven diyagramı için kullanılır ve elektrik şematik diyagramı daha yakındır.PLC, bakım personelinin bakım becerilerine yönelik gereksinimleri azaltan kendi kendine teşhis işlevine sahiptir.Sistem arızalandığında, bakım personeli donanım ve yazılım kendi kendine teşhis yoluyla arıza yerini hızla bulabilir.

Ev sahibi

Ana bilgisayar boyutu	G700 X Y1700 X D1000mm
İç kutu boyutu	500500500
İç kutu malzemesi	45 # Çelik levha kaynağı
İç kutu kontaktörü	Kırmızı bakırdan yapılmıştır, temas direncini azaltmak için temas yüzeyi nikel kaplıdır

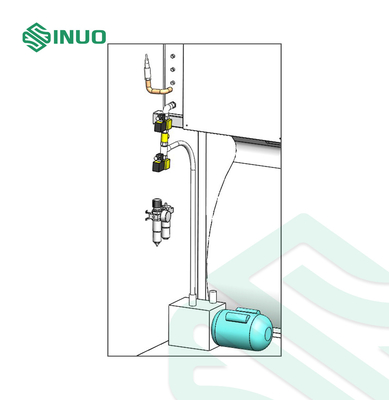

Vakum kontrol sistemi	Vakum pompaları, vakum valfleri, basınç sensörleri, yüksek basınçlı gaz boruları, bağlantılar ve diğer vakum konektörleri aracılığıyla kutunun içindeki basıncı doğru bir şekilde kontrol edin

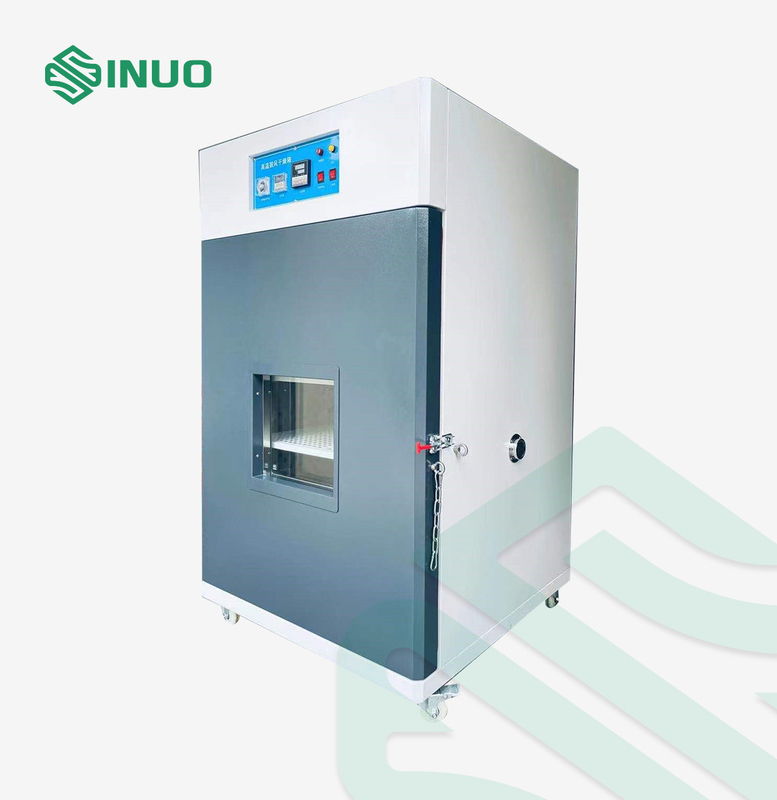

Kısa devre sıcaklık kontrolü patlamaya dayanıklı hazne

İç kutu boyutu	W1000 X D1000 X H1000 MM;
İç kutu malzemesi	Paslanmaz çelik SUS201 kalınlığı 2.0mm.
Karton boyutu	G1200 X D1200 X Y1500 MM;kalınlık 1.5MM
Sıcaklık aralığı	RT+10℃~150℃
Sıcaklık dalgalanması	≤±0.5℃(Yüksüz atmosfer basıncı)
Sıcaklık homojenliği	≤2℃(Yüksüz atmosfer basıncı)
Sıcaklık sapması	≤±2℃(Yüksüz atmosfer basıncı)
ısıtma oranı	3°C/dk, doğrusal olmayan
Gözlem penceresi	Çift kat temperli cam + dikenli tel

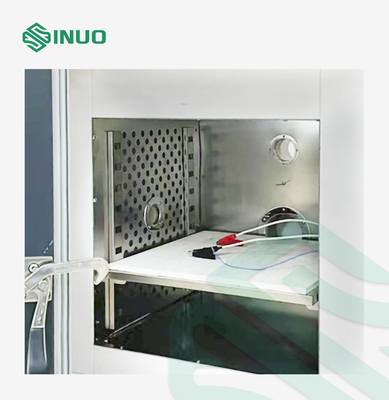

İç kutunun alt kısmı	Test alanı, alev geciktirici ve korozyon direncinde etkili, temizlenmesi kolay mermer levha ile donatılmıştır.
kutunun alt kısmı	4 evrensel tekerleği ve 4 sabit ayağı takın, bu sadece kolay hareket ettirilmez, aynı zamanda sabit bir şekilde park edilebilir ve sabitlenebilir
Egzoz sistemi	Bağımsız kontrol, test numunesi duman ürettiğinde, ekipman boru hattından dumanı otomatik olarak algılayabilir ve boşaltabilir
Otomatik patlamaya dayanıklı basınç tahliye sistemi	Bir egzoz işlevi vardır, yani testte üretilen büyük miktarda egzoz gazı dışarıya boşaltılır;patlamaya dayanıklı bir basınç tahliye fonksiyonuna sahiptir, yani koruyucu kutunun arkasında bir mıknatıs adsorpsiyon basınç tahliye kapısı (spesifikasyon: 300*300mm) vardır.Güçlü hava akışı çarptığında, basınç tahliye kapağı otomatik olarak açılır ve patlamanın etkisini azaltır.
Patlamaya dayanıklı kutunun etrafında	Bir basınç tahliye deliği ile donatılmış, basınç zamanında serbest bırakılabilir
kutu kapısı	Yüksek mukavemetli menteşelerle sabitlenir ve sabitlenecek kapıya en az 3 takım patlamaya dayanıklı kilit takılabilir.
Patlamaya dayanıklı kutu prensibi	Çift katmanlı patlamaya dayanıklı basınç tahliye yapısı benimsenmiştir ve iç tabakanın ve dış tabakanın basınç tahliye delikleri yerinden çıkar ve ayrılır, bu da bir tamponlama etkisi oynar ve güvenlikte rol oynayan patlayıcı parçaların fırlamasını önler. koruma.

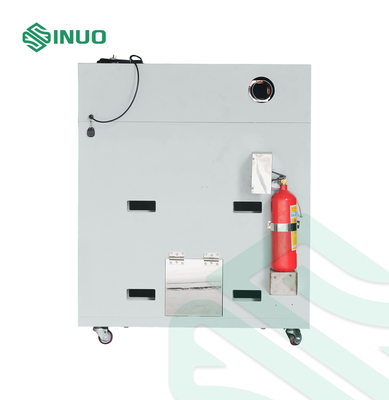

Yangın söndürme cihazı	Patlamaya dayanıklı kutu, bir yangın söndürme cihazı ile donatılmıştır.Batarya patladıktan sonra uzaktan kumanda ile yangın söndürülebilmekte, uzaktan kumanda ile yangın söndürme cihazı ve sistemi açılabilmektedir.
Aydınlatma sistemi	Test alanının üstünde 400X400 cam bir delik açın, 20MM kalınlığında temperli cam ve tüm test alanını aydınlatmak için camın üzerine bir grup yüksek parlaklıkta LED ışık yerleştirin.
Patlamaya dayanıklı kapı tasarımı	Test kutusunun ön kapısı, test sırasında yangın ve patlamanın neden olduğu hasarı etkili bir şekilde izole edebilen güçlendirilmiş bir tasarıma sahiptir.Kapı paneli, ara katlı çift katmanlı bir tasarıma sahiptir ve menteşe ve kapı kilidi, güçlendirilmiş ekipmana özel standart parçalar kullanır.Kapıdaki pencere, çift katmanlı patlamaya dayanıklı bir tasarıma sahiptir (mermi önleyici ağın iç katmanı).Patlamaya dayanıklı kapı, patlamaya dayanıklı bir kilitle donatılmıştır ve çifte koruma için patlamaya dayanıklı kapıya patlamaya dayanıklı bir zincir takılmıştır.
