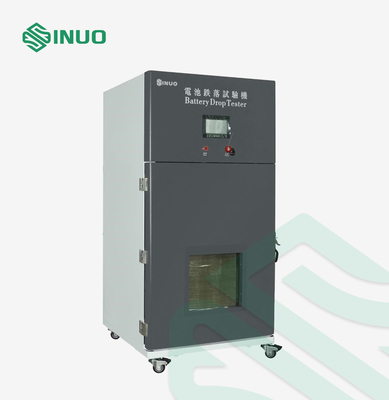

UL2580 Kenar Yüz Köşe pil test makinesi 200mm - 1600mm Düşme Testi

1) Serbest bırakma yöntemi: otomatik/manuel;test asansörü bir motor tarafından çalıştırılır (bir Alman Schneider step motor tarafından kontrol edilir);

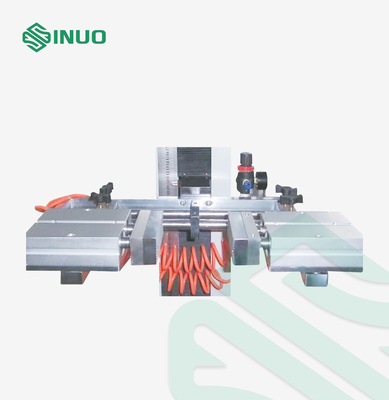

2) Fikstür kenetleme cihazı: silindir tahriki (veya manuel kenetleme)

3) Düşme yüksekliği vuruşu: 200mm～1600mm (ayarlanabilir);

4) Yere düşürme: 2 adet çimento betonu, kalınlığı 200 mm (biri yedek);

5) İzin verilen düşme yüksekliği hatası (mm): ±3mm;

6) Test yükü (maksimum sıkıştırma kuvveti): 0~500Kg (maksimum numune ağırlığı);

7) Test yöntemi: her yöne kenar, yüz, kenar ve köşe düşüşü;

8) Tepki süresi: 1S;

9) Maksimum damla numune boyutu: (G*D*Y) 1000*1000*600mm;

10) Platform boyutu: 1500*1500mm(G*D);

11) Koruyucu kapağın yüksekliği: 300 mm;

12) Ekipman çalışma gürültüsü: <70db;

13) Güç kaynağı: AC220V (+%10,) 50Hz

14) Makine boyutu: yaklaşık uzunluk 1000 mm * genişlik 780 mm * H2000 mm

Ekipman Detayları

Elektrik kontrol gereksinimleri:

1. Kontrol gereksinimleri

1) Cihaz PLC kontrol modunu benimser, basınç değeri ayarı, damla serbest bırakma eylemi ve manuel duman egzozu gibi yerinde çalışma fonksiyonlarını gerçekleştirebilir.

2) Şanzıman parçasının strok tahriki için limit anahtarı koruma işlevi sağlanmıştır.

3) İnsan-bilgisayar etkileşimi arayüzü, 7" renkli LCD dokunmatik ekrana sahiptir.

2. Elektrik güvenliği

Sistem bir kendini koruma sistemine sahiptir (elektrik kesintisi, aşırı voltaj, aşırı ısınma, bilgisayar arızası vb. gibi güvenlik korumaları; ekipmanın kendisinin aşırı voltaj ve aşırı akım koruması; test cihazının yanlış çalışmasından kaynaklanan kısa devreleri önlemek için koruma ve pil elektrotları dahil) yanlış bağlanmış.)

3. Kurulum gereksinimleri

Alıcı egzoz bacasını sağlayacaktır.Veya özel gereksinimlere göre, tedarikçi egzoz gazı arıtma ünitesini ve egzoz borusunu ayrı ayrı tasarlayacak, üretecek ve kuracaktır (ücret ilavedir).

Şasi özellikleri:

1. Damla çalışma odasının iç astarı için korozyona dayanıklı yalıtım malzemesi kullanılır.Çalışma odasının köşelerinin tamamı yuvarlak hatlarla tasarlanmıştır ve köşeler dikişlerle birleştirilmemiştir.Çalışma odası, kolay temizlik için drenaj delikleri ve süzgeçlere sahiptir.

2. Düşme çalışma odası, patlamaya dayanıklı ve otomatik basınç tahliyesi ve hava beslemesi işlevlerine sahiptir.Pil testi sırasında yangın ve hatta patlama olasılığı nedeniyle, tek pil patlamasıyla açığa çıkan enerji: 52078J;patlarsa, test sırasında çevredeki insanlara ve eşyalara zarar verebilir.Patlamaya dayanıklı fonksiyon gerekli olmalıdır.Patlamaya karşı koruma işlevi, ekipman gövdesinin diğer bölümlerinden nispeten izole edilerek gerçekleştirilir;patlama basıncının (yıkıcı ince plaka kanat yapısı gibi) anında serbest bırakılması, çalışma odasının önceden belirlenmiş tasarımının mekanik mukavemetinin zayıf halkası aracılığıyla gerçekleştirilir;zararlı duman ve tozun sabit nokta emisyonunu gerçekleştirmek için ekipmanın güçlü duman egzoz borusu etkinleştirilir.

3. Test sürecini gözlemlemek için bir gözlem penceresi ve çalışma odasında yerleşik bir patlamaya dayanıklı aydınlatma sağlayın.Gözlem penceresi çift katmanlı bir cam yapısını benimser, iç tabaka temperli camdır, hava ortada izole edilmiştir ve dış tabaka kurşun geçirmez camdır.İç katmandaki temperli camın değiştirilmesi kolaydır.

4. Cihazın altına dört köşe tekerleği (iki üniversal ve iki yönlendirme için) takılmıştır ve ayrıca yüksekliği ayarlanabilir sabit ayaklar da takılmıştır.
