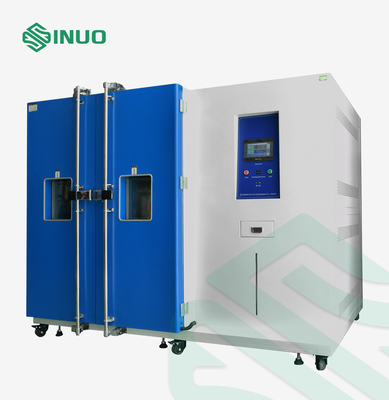

Programlanabilir Sabit Nem Sıcaklık Test Odası 1200L IEC60068-2 SINUO

Programlanabilir Sabit Nem Sıcaklık Test Odası 1200L IEC60068-2 SINUO

Marka Adı:	Sinuo
Model Numarası:	SN881-1200L
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uyumlu Standart:

IEC60068-2

Nominal içerik hacmi:

1200L

Sıcaklık aralığı:

-55 ℃～+100℃

Sıcaklık dalgalanması:

≤±0.5℃

Sıcaklık homojenliği:

≤2.0℃

Bağıl nem hatası:

±3.0% BN

ısıtma süresi:

3℃/dak

soğutma süresi:

1℃/dak

Ambalaj bilgileri:

Kontrplak kutu

Yetenek temini:

10 takım/ay

Vurgulamak:

1200L Sıcaklık Test Odası

IEC60068-2 Sıcaklık Test Odası

1200L Nem Test Odası

Ürün Tanımı

1200L Programlanabilir Sabit Sıcaklık ve Nem Test Odası

Uyumlu Standartlar ve Maddeler

IEC60068-2-1:2007 Çevre Testi-Bölüm 2-1: Testler-Test A: Soğuk, IDT

IEC60068-2-2:2007 Çevre Testi-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT

IEC60068-2-30:2005 Çevre Testi-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT

IEC60068-2-78:2012 Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT

Teknik parametreler

Numara.	Proje	İçerik
A	Ürün numarası	SN881-1200L
B	Ürün markası	SINUO
C	stüdyo boyutu	D1450 x W1250 X H2050 (motorsuz) mm
C	Çalışma Alanı Boyutları	Kabin kısmı: yaklaşık 1000 D × 1000W × 1200H mm
D	Sıcaklık aralığı	-55℃～+100℃(aralık ayarlanabilir)
	Nem aralığı	%25-98 BN (sıcaklık ve nem kontrol edilebilir aralık tablosuna bakın, nem kaynağı veya ısı yükü yok)
	Sıcaklık homojenliği	≤±2.0℃ (kararlı durum)
	ısıtma hızı	1.0℃/dak (yüksüz)
	soğutma hızı	3.0℃/dak (yüksüz)
	Sıcaklık dalgalanması	≤±0.5℃ (kararlı durum)
	Sıcaklık sapması	≤±2.0℃
	Nem sapması	≤±3.0%RH
	Yük	+20°C'de 1000 w; 0°C'de 800 w; -20°C'de 500 w; -40°C'de 300 w.
E	motor gürültüsü	≤85dB
E	Ağırlık	Yaklaşık 780kg
F	Uygulanan standartlar	GB/T 2423.1-2008 Test A: Düşük sıcaklık test yöntemi GB/T 2423.2-2008 Test B: Yüksek sıcaklık test yöntemi GB/T 2423.3-2006 Test Ca: Sabit Nemli Isı Testi GB/T 2423.4-2008 Testi Db: Değişken Nemli Isı Testi GJB 150.3A-2009 Yüksek sıcaklık testi GJB 150.4A-2009 Düşük sıcaklık testi GJB 150.9A-2009 Nemli ısı testi GBT 5170.8-2016 Elektrikli ve Elektronik Ürünler için Çevresel Test Cihazlarının Kontrolü GJB150A-2009 Askeri Teçhizat için Laboratuvar Çevresel Test Yöntemleri
G	Not	Yukarıdaki performans göstergeleri, numunesiz +25°C oda sıcaklığında ölçülen değerlerdir.

Ekipmana Genel Bakış

Bu test odası, ürünler veya malzemeler için değişen sıcaklık ve nem ortamını simüle eder.Yukarıdaki ürünlerin veya malzemelerin yüksek ve düşük sıcaklık uyarlanabilirliğini belirlemek için depolama, nakliye ve kullanım sırasında yüksek ve düşük sıcaklık ve nemli ortam altında elektrik, elektronik, alet ve sayaç ve diğer ürün parçalarının uyarlanabilirlik testinde yaygın olarak kullanılmaktadır. sıcaklık ve nemli ortam, özellikle performans ve mekanik özelliklerde ürün elektrifikasyon değişiklikleri için.

Malzeme	İç kutu malzemesi	Soğuk haddelenmiş çelik levha, asitleme ve fosfatlama yüksek dereceli toz boya
	Dış kutu malzemesi	SUS304# paslanmaz çelik levha
	Yalıtım malzemesi	Sert poliüretan köpük + ultra ince cam elyaf
Yapı	Hava kanalı parçaları	Santrifüj fan;hava çıkışı hava hacmini, yüksekliğini ve dönüş hava hacmini ayarlayabilir
	Kapı	(Çift) Açık menteşeli kapı, tutamak tipi reaksiyonsuz tutamak, gözlem penceresi, aydınlatma, pencere çerçevesi/kapı çerçevesi yoğuşma önleyici elektrikli ısıtma cihazı ile donatılmış, kapı boyutu: (yaklaşık) 1.0*1.2M
	Test penceresi	Kapıda iletken film patlamaya dayanıklı temperli cam gözlem penceresi (yoğuşma önleyici fonksiyonlu) 500W×600H (mm)
	Fan	Uzun eksenli santrifüj fan

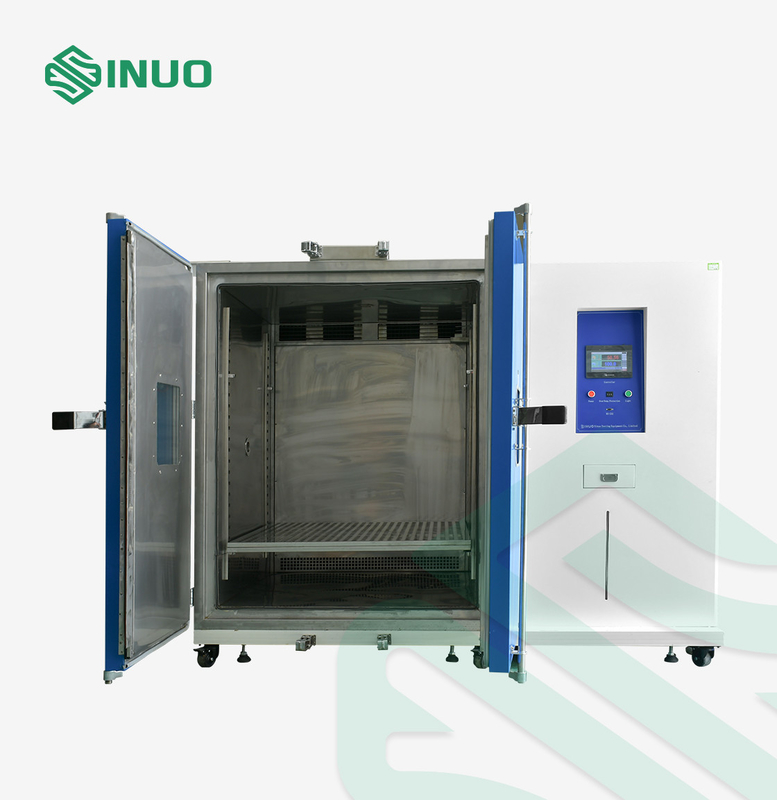

	Örnek tutucu	İki adet yerleşik paslanmaz çelik ayarlanabilir hareketli tepsi
	çark	Tayvan'dan ithal paslanmaz çelik çark
	Isıtıcı	Nikel-krom alaşımlı elektrikli ısıtıcı
	Soğutma Kompresörleri	ithal Tecumseh kompresör
	evaporatör	kanatlı evaporatör
	Soğutma yöntemi	Mekanik kompresör kademesi
	Soğutma yöntemi	Hava soğutma
	Sıcaklık kontrol aleti	7 inç akıllı LCD dokunmatik programlanabilir kontrolör
	kurşun delik	φ50mm 2 özel köpük kauçuk tıpa ile (kutunun sol tarafında bulunur)
	Örnek tutucu	2 paslanmaz çelik numune rafı, yüksekliği ayarlanabilir.

Isıtma, nemlendirme ve soğutma sistemleri ve nasıl çalıştıkları

Proje		İlke açıklaması
Isıtma sistemi		Dahili nikel-krom alaşımlı ısıtma teli ile paslanmaz çelik boru manşon tipi anti-kuru ısıtma borusu
		U-şekilli kanat tipi paslanmaz çelik yüksek hızlı ısıtma ısıtma için elektrikli ısıtıcı
		Tamamen bağımsız sistem, kontrol hattını etkilemez
Nemlendirme sistemi	nemlendirici yöntemi	1. Harici ayrılabilir kazan nemlendirme yöntemi veya dahili su deposu nemlendirme 2. Paslanmaz çelik zırhlı nemlendirici 3. Nemlendirici kontrol modu: temassız eşit süreli darbe genişliği ayarı, SSR (katı hal rölesi) 4. Su seviyesi kontrol cihazı, nemlendirici kuru yanma önleyici cihaz, tortu toplama cihazı, sıvı seviyesi gözlem penceresi 5. Nemlendirici gücü: 6KW
Nemlendirme sistemi	Nemlendirici	1. Otomatik su besleme cihazı veya butonlu elektrikli otomatik su ikmali 2. RO membran + aktif karbon su besleme filtresi, temizlik için çıkarılabilir 3. Yanlış çalışmayı önlemek için yüksek ve düşük sıcaklık çift su seviyesi elektronik sıvı seviye anahtarı 4. Ekipmanın güvenli çalışmasını sağlamak için su sıkıntısı ve boş ısıtma ve aşırı sıcaklık koruması + ultra düşük su seviyesi koruması + su temini aşırı zaman koruması
Soğutma sistemi	Soğutma yöntemi	Hava soğutmalı
	soğutma kompresörü	İthal Taikang kompresörünü benimseyin, çevre dostu soğutucu kullanın
	Soğutucu bakır boru	Dahili spiral K-TYPE soğutucu bakır boru
	yoğunlaştırıcı	Oluklu kanat tipi hava soğutmalı kondenser
	evaporatör	Eğim tipi FIN—TUBE evaporatör
	Dondurucu eleman	Orijinal ithal solenoid valf, kurutma filtresi vb.
Özellikler		Tüm sistem boru hatları, 22 kg havalandırılarak ve basınçlandırılarak sızıntı tespiti için test edilir.
		Isıtma ve soğutma sistemleri tamamen bağımsızdır
		Şirketin profesyonel teknik özellikleri ile donatılmış, yüksek sıcaklık ve yüksek basınçlı hava akışının soğutma makinesine dönmesini engelleyebilir ve sisteme zarar verebilir.
		Tüm soğutma sistemi eylem programları tamamen mikrobilgisayar denetleyicisi tarafından kontrol edilir

Elektrik kontrol sistemi

İsim	Marka	Açıklama
Kompresör	ithal Tecumseh kompresör
Basınç rölesi	Danimarka DANFOSS veya Emerson
Buharlaşan basınç ayar valfi	Danimarka DANFOSS
	Danimarka DANFOSS veya Emerson
kısma cihazı	Kapiler veya Genleşme Valfi
elektromanyetik valf	Japonya'da Yay veya İtalya'da CASTEL veya Amerika Birleşik Devletleri'nde Emerson

Ayar Sistemi

Proje

Gözünde canlandırmak

Ayar yöntemi

Zorla sirkülasyon havalandırması, dengeli sıcaklık regülasyonu.Kontrol sistemi, PID otomatik hesaplama çıkışı sonucu sistem tarafından ayarlanan sıcaklık noktasına göre ısıtıcının çıkışını kontrol eder ve sonunda dinamik bir denge sağlar.

Programlanabilir Sabit Nem Sıcaklık Test Odası 1200L IEC60068-2 SINUO 11

sirkülasyon cihazı

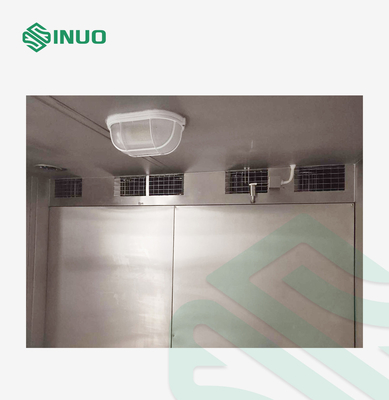

Yerleşik klima odası, sirkülasyon hava kanalı ve uzun eksenel akış fanı, havanın çalkalama hava akışını iyileştirerek hava akışını ve ısıtma kapasitesini iyileştirir ve test odasının sıcaklık homojenliğini büyük ölçüde iyileştirir.

Kontrol sistemi

Proje	gözünde canlandırmak
Denetleyici	7 inç PLC LCD dokunmatik programlanabilir kontrolör
Yüksek çözünürlüklü ekrana dokunun	Sabit koşullar ve program koşulları keyfi olarak ayarlanabilir, Çince ekran ayarlanabilir ve sertleştirme testi adı ve seri numarası ayarlanabilir.
Ayarlanabilir zaman aralığı	0—999H59dk.
programlanabilir mod	Aynı zamanda farklı koşullara sahip 120 grup program ayarlanabilir.Herhangi bir program grubunda, iş 1200 parçaya bölünebilir ve döngüyü yürütmek için parça sayısı keyfi olarak durdurulabilir veya herhangi bir parça veya grubun periyodik döngüsü gerçekleştirilebilir.
programlanabilir mod	Her program grubunda 1200'e kadar farklı sıcaklık ve zaman bölümü ayarlanabilir (her bölüm 999sa59dk'ya kadar ayarlanabilir).120 grup program isteğe bağlı olarak seri olarak bağlanabilir ve maksimum bölüm sayısı 999 defaya kadar çevrilebilir.
Emniyet	Bir güç kapalı bellek cihazı ile, güç geri geldiğinde kalan programlar yürütülmeye devam edebilir ve makine, başlatma ve makine çalışma süresini yürütmek için rezerve edilebilir.
Kontrol	Yükselme ve soğutma, eğim kontrolü ve eğri kontrolü için kullanılabilir ve kendi kendini düzelten sıcaklık ve nem referans noktaları işlevine sahiptir.Manuel ayarın getirdiği rahatlığı azaltabilen PID otomatik hesaplama işlevine sahiptir.
iletişim fonksiyonu	U disk arayüzü, RS-232 arayüzü, yanlış çalıştırma donanım kilidi, rastgele bilgisayar iletişim yazılımı
Kurmak	Dokunma ayarı, konumun doğrudan görüntülenmesi, tüm koşullar mikrobilgisayar tarafından tamamen otomatik olarak kilitlenir
Polisi aramak	Ayar veya işlemde bir hata varsa, bir uyarı sinyali verilecektir.
Çıktı	Kontrolör, bir sıcaklık ve nem kaydediciye bağlanabilen ve bir kayıt eğrisi çıkarabilen bir kayıt sinyali bağlantı noktası çıkışına sahiptir.
Arayüz	Standart RS-232 haberleşme arayüzü ile uzun iletim mesafesi, kontrol ve kayıt için PC'ye bağlanabilir.

Güvenlik Koruma Cihazı

Soğutma sistemi	Kompresör aşırı ısınma koruması Kompresör aşırı akım koruması Kompresör yüksek ve düşük basınç koruması Kompresör yağ basıncı koruması Sıvı sıcaklığı aşırı sıcaklık koruması Ultra yüksek basınç tahliye koruması Hava soğutmalı: yoğuşmalı fan aşırı ısınmış
Test kutusu	Ayarlanabilir aşırı sıcaklık koruması Klima kanalı aşırı aşırı sıcaklık koruması Fan motoru aşırı ısınma koruması
Başka	Toplam güç faz sırası ve faz kaybı koruması (üç fazlı güç kaynağına uygulanabilir) Aşırı yük ve kısa devre koruması Kutunun birden fazla açılmasından kaynaklanan soğutma sistemi arıza alarmı koruması
Diğer yapılandırma
Güç kablosu	AC380V güç kaynağı: 1 adet beş çekirdekli (üç fazlı dört telli + koruyucu topraklama kablosu) kablo (yaklaşık 4 metre uzunluğunda)
Ana güç anahtarı	Chint Devre Kesici
Toplu taşıma	Test kutusu birleştirilir ve ayrı olarak taşınır
Boyut	Maksimum Nakliye Boyutları (ambalajsız): "Boyutlara Bakın"
ağırlık	Maksimum nakliye ağırlığı (ambalajsız): "Ağırlığa Bakın"
kullanım Koşulları	Aşağıdaki koşullar kullanıcı tarafından garanti edilir
Kurulum sitesi	1. Zemin düz ve iyi havalandırılmış 2. Cihazın çevresinde güçlü titreşim yok 3. Cihazın çevresinde güçlü bir elektromanyetik alan yok 4. Ekipmanın çevresinde yanıcı, patlayıcı, aşındırıcı madde ve toz yoktur. 5. Aşağıdaki şekilde gösterildiği gibi, ekipmanın çevresinde kullanım ve bakım için uygun alan ayrılmalıdır: bir: ≥40cm B: ≥150cm C: ≥100cm D: ≥60cm E: ≥40cm
Çevre koşulları	1. Sıcaklık: 5℃～35℃ 2. Bağıl nem: ≤85% 3. Hava basıncı: 86kPa～106kPa
Güç kaynağı koşulları	AC380V güç kaynağı gereksinimleri: 1. Üç fazlı dört telli + koruyucu topraklama kablosu 2. Voltaj aralığı: AC (380±38) V 3. Frekans dalgalanma aralığı: (50±0.5) Hz 4. Koruyucu topraklama kablosunun topraklama direnci 4Ω'den az 5. Kullanıcının, kurulum yerinde ekipman için ilgili kapasitede bir hava veya güç anahtarı yapılandırması gerekir ve bu anahtar, ekipman için bağımsız olarak kullanılmalıdır.
Güç kaynağı	Imax≤32A Pmax≤15KW
Maksimum akım	Test sırasında test kutusunun kapısının açılması kutudaki sıcaklık ve nemin dalgalanmasına neden olacaktır;kapı defalarca veya uzun süre açılırsa veya test numunesi test sırasında nem çıkarırsa, soğutma sisteminin ısı eşanjörünün düzgün çalışmak yerine donmasına neden olabilir.

Yapılandırma

Numara.	İsim	modeli	Açıklama
1	Ekipman kutusu	İç SUS 304 paslanmaz çelik	Feng Qianyuan
2	sensör	Zırhlı, PT100, Sınıf A	Pekin "Sai Yiling"
3	AC kontaktör	İsteğe bağlı	Schneider
4	termal röle	İsteğe bağlı	Schneider
5	Aşırı sıcaklık koruma kontrol cihazı	WMK-102L(0_399)	Yurtiçi yüksek kalite
6	ara röle	İsteğe bağlı	Schneider
7	sirkülasyon fanı	90W/220V	Ortak girişim "Zibang"
8	Programlanabilir Kontrolörler	TH2200-A	Songhua
9	sıcaklık modülü		Songhua
10	Dokunmatik ekran (renkli ekran)		Songhua
11	Kaçak anahtarı	380V63A	çene
12	kontrol transformatörü	BK-300	çene
13	kırıcı	3P60A	Schneider
14	katı hal rölesi	40A	Tayvan "Yang Ming"
15	ısıtıcı	nikrom tel	Yurtiçi yüksek kalite
16	kompresör	İsteğe bağlı	Alman "Bitzer"
17	evaporatör	özel yapılmış	Tayvan Zhongli
18	soğutucu	R404A/R23	DuPont ABD
19	donmuş yağ	RL32H	İngiliz buz ayısı
20	Yağ ayrıştırıcı	55824/55855'i destekleyen büyük sistem	Emerson (eski adıyla ALCO, ABD)
21	Gaz-sıvı ayırıcı	3/8", 1/2" destekleyen büyük sistem	Fuzhou, Tayvan
23	filtre kurutucu	DCL032/053/083/085	Danfoss Danimarka veya Sporland ABD
24	elektromanyetik valf	3/8 veya 5/8	Japonya'da Yay veya Kasto
25	evaporatör	Gelenek	Ortak girişim
26	Bakır muhtelif parçalar	İsteğe bağlı	Tayvan Xiongde

Ürün özellikleri ve avantajları

Enerji tasarrufu: Teknoloji, Amerika Birleşik Devletleri'ndeki Sporlan Company tarafından özelleştirilmiş PWM solenoid valfine dayanmaktadır.Bu teknoloji, solenoid valfin sık hareketleri yoluyla boru hattı akışının düzenlenmesini gerçekleştirir.Standart solenoid valf buna uyum sağlayamaz ve kısa sürede yorulma hasarına neden olur.Şu anda, bu teknoloji desteklenmektedir.Ana performans valfi sadece Amerika Birleşik Devletleri'nde Sporlan Company tarafından üretilmektedir.Aşağıdaki resim solenoid valfler arasındaki farkı göstermektedir.

Programlanabilir Sabit Nem Sıcaklık Test Odası 1200L IEC60068-2 SINUO 13

PWM Vana Normal Vana

Performans: Ekipman en son standartlara uygundur, ekipman entegredir, güzeldir ve taşınması kolaydır;Ekipmanın ana parçaları yurtiçinde ve yurtdışında tanınmış markalardan seçilmiştir.Daha yüksek hassasiyete sahip tamamen kapalı ve ithal Fransız "" kompresör ve daha iyi stabiliteye sahip Hangzhou "Yuanfang" değişken frekanslı güç kaynağı, ekipmanın çalışması sırasında hassas kontrolü daha doğru hale getirir.Gürültü Daha düşük, daha istikrarlı performans ve daha uzun hizmet ömrü;
Cihaz kontrolü: Cihaz, cep telefonu APP tarafından kontrol edilen ve daha akıllı ve kullanımı daha uygun olan gelişmiş PLC tarafından kontrol edilen birden fazla cihaza bağlanabilir.Gerçek renkli dokunmatik ekran, kullanımı daha kolay olan çeşitli test verilerini (sıcaklık, zaman, test eğrisi) görüntüler.gözlem kayıtları;
Ölçüm ve kontrol sistemi: test süreci ve test eğrisinin gerçek zamanlı ve dinamik gösterimi, modüler yazılım aracılığıyla veri işleme, verilerin yeniden analizi ve eğri amplifikasyonunun düzenlenmesi, farklı formatlarda test raporlarının ve eğri modellerinin çıktısı ve ağ bağlantılı veri iletimi için destek.
Profesyonel, güvenli ve kullanıcı dostu tasarım: Acil durum durdurma kontrol anahtarı, acil durumlarda ekipmanı güvenilir bir şekilde kilitleyebilir;ekipmanı etkili bir şekilde koruyun;ekipman ve personelin güvenliğini sağlamak için yazılım ve donanımın çoklu koruması.

Programlanabilir Sabit Nem Sıcaklık Test Odası 1200L IEC60068-2 SINUO 14
