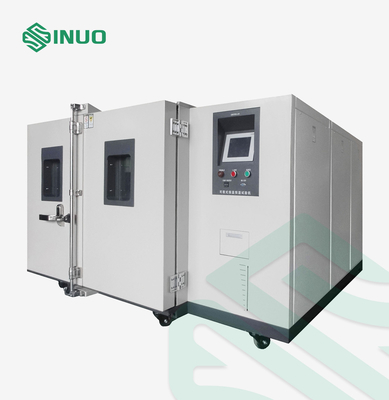

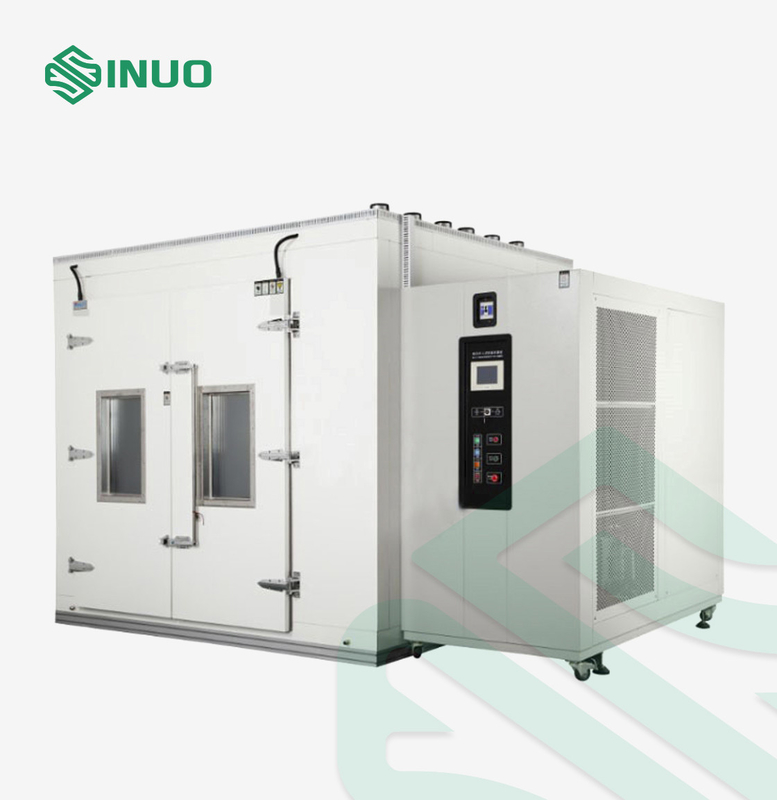

Sabit Sıcaklık Nem çevre test odasında yürüyüş 13m3 75dB'den az

Soğutma: 3.5KW

Isıtma: 9KW

Nemlendirme: 9KW

Motor: 0.75KW*6=4.5W

Diğerleri: ≈1.5KW

Toplam kurulu güç: Pmax≤27.5KW (nihai tasarıma tabidir)

Test odası ve soğutma ünitesi ayrık tasarıma sahiptir.Ekipman yerine monte edildikten sonra, makine çalıştırılmadan önce soğutma boru hattı ve elektrik devresi bağlanır ve kontrol edilir;

Kontrolör bağımsız bir kontrol kabini kullanır ve laboratuvarın sağ tarafına kurulur.

Ekipman ayrı tiptedir ve soğutma ünitesi ve elektrik kontrol kabini ekipmanın sağ tarafına monte edilmiştir.

Kutu gövdesi ve ünite arasındaki bağlantı, patlamaya dayanıklı bağlantı kutusu ve galvanizli çelik boru kullanır ve bağlantı işlemi, patlamaya dayanıklı ilgili ulusal standartlara uygundur.

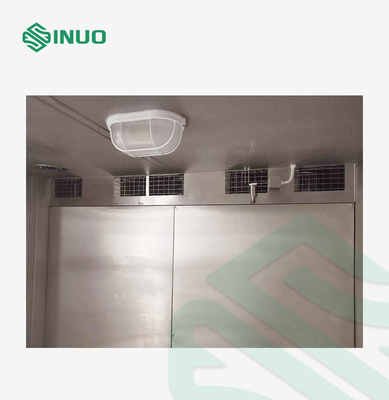

Hava kanalı stüdyonun arkasında bulunur:

Patlamaya dayanıklı motor kutunun üstüne monte edilmiştir, alüminyum santrifüj fan pervanesi test kutusunun üstüne monte edilmiştir ve sıcaklık homojenliği gereksinimlerini karşılamak için hava, kıvrımın hava çıkışından eşit olarak sağlanır.

1. Kapı açıklığının boyutu (800+800) W×2500Hmm olan 2 ayrı kapı kurun,

2. Kapı, çift katmanlı yüksek ve düşük sıcaklığa dayanıklı yumuşak silikon kauçuk sızdırmazlık şeridi ile kapatılmıştır.

3. Döner menteşe, kapı açma açısının ≥ 120 derece olmasını sağlayabilir

4. Kapının iç kenarı, sabit sıcaklıklı bir ısıtma kayışı ile ayarlanır ve kontrol sistemi, stüdyo sıcaklığına göre defrost için ısıtma kayışını otomatik olarak açar.

Kapıya iki takım görsel gözlem penceresi (500×600mm) monte edilmiştir.Gözlem penceresi camı, elektrikli ısıtma filmi ile kaplanmış çok katmanlı yalıtım camından yapılmıştır.Gözlem penceresinin yüksek ışık geçirgenliği, iyi ısı yalıtım etkisi ve cam yüzeyinde direnç teli yoktur.Gözlem ve diğer avantajlar, stüdyo sıcaklığı ortam sıcaklığından daha düşük olduğunda, kontrol, gözlem penceresinin buğu giderme işlevini otomatik olarak açar.

1. Motor profesyonel motoru benimser: 0.75KW, 6 takım IP55

2. Fan kıvrımı, çark ve kıvrım arasındaki sürtünmeden kaynaklanan kıvılcımları önlemek için alüminyumdan yapılmıştır;

3. Hem iç hem de dış muhafazalarda güvenilir topraklama hatları bulunur ve ekipman kasasının yüzeyinde statik elektrik birikmemesini sağlamak için ekipmanın yüzeyine iletken anti-statik boya püskürtülür.

4. Sıcaklık sensörü (PT100) patlamaya dayanıklı sensör kullanır.

5. Isıtma cihazı, açık alevi olmayan paslanmaz çelik bir ısıtıcıdır.

6. Patlamaya dayanıklı elektrikli cihazların kablo tesisatı, ulusal patlamaya dayanıklı gereksinimleri karşılamaktadır.

7. Çalışma odasındaki sıcaklığın aşırı yükselmesi tehlikesini önlemek için bağımsız bir aşırı sıcaklık koruyucusu, yani iki bölümlü bir sıcaklık koruma aleti kurun.

Test odasının kapısında, test numunesinin test odasına girip çıkması için uygun olan eğimli bir geçiş plakası bulunmaktadır.

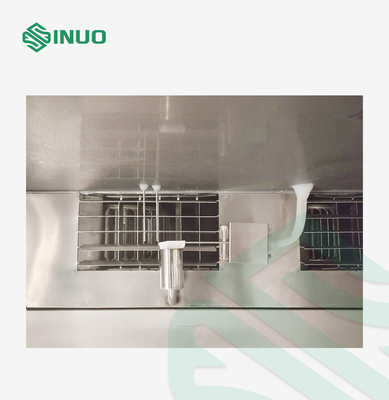

1. Nikel-krom alaşımlı ısıtma teli ısıtıcı

2. Isıtıcı kontrol modu: temassız eşit süreli darbe genişliği ayarı, SSR (katı hal rölesi)

3. Isıtıcı gücü: ≤9.0 KW

1. Harici ayrılabilir kazan nemlendirme yöntemi

2. Paslanmaz çelik zırhlı nemlendirici

3. Nemlendirici kontrol modu: temassız eşit süreli darbe genişliği ayarı, SSR (katı hal rölesi)

4. Su seviyesi kontrol cihazı, nemlendirici kuru yanma önleyici cihaz, tortu toplama cihazı, sıvı seviyesi gözlem penceresi

5. Nemlendirici gücü: ≤9.0KW

Otomatik su ikmal cihazı benimsenmiştir.Musluk suyunu 1/2 "su borusu ile bağladıktan sonra, su besleme cihazı, suyu otomatik olarak filtreleyen ve deiyonize edebilen uluslararası bir ünlü markadır.

Demineralize su akışı: 10L/h

Su basıncı: 0.1～0.25Mpa

Su sertliği: ≤0.03mol/L (1.5mg/L, CaCO3 olarak hesaplanmıştır) m, ekipmanın nemlendirme kısmı için gerekli deiyonize suyu sağlamak için nemlendirme suyu için ulusal standart

Korece "Sanyuan" TEIM 2700 renkli dokunmatik ekran denetleyicisini kullanan ana özellikler aşağıdaki gibidir:

1. 7 inç TFT gerçek renkli dokunmatik ekran, insan-makine arayüzü Çince veya İngilizce olarak seçilebilir ve menü çalıştırma yöntemi, kullanıcıların ekipmanın çalışma yöntemine hakim olmasını kolaylaştırır;
2. Ekran doğruluğu: sıcaklık 0.1℃;zaman 0.1dk
3. İki test yöntemi seçilebilir: sabit sıcaklık (manuel çalışma) veya program (yani, önceden ayarlanmış program otomatik çalışması)
4. Ekipman operasyonu yüksek derecede otomasyona sahiptir.Hedef sıcaklığı veya önceden ayarlanmış ekipman çalıştırma prosedürlerini ayarlayın.Çalıştırma düğmesi etkinleştirildikten sonra sistem, soğutma ünitesini, ısıtıcıyı veya üfleyiciyi açıp açmayacağını otomatik olarak belirleyebilir.Meslektaşlar, aşırı kullanıcı işlemleri veya izleme olmaksızın ısıtma çıkışını otomatik olarak ayarlayabilir, ideal test süreci eğrisi elde edilebilir.
5. Önceden ayarlanmış program çalıştırma işlevi, kullanıcıların 1000 program eğrisini önceden ayarlamasını sağlar, her eğri 100 adıma kadar ayarlanabilir, 6 grup küçük döngü ve 10 farklı program bağlanabilir ve program bir sonraki test için alınabilir ve saklanabilir.doğrudan çağrılabilir.
6. Test sırasında, mevcut hedef sıcaklık, ölçülen sıcaklık, ısıtma çıkışı, çalışma süresi ve program çalışma süreci gibi önemli referans parametreleri gerçek zamanlı olarak görüntülenebilir.
7. Sıcaklık eğrilerini ve verileri 600 gün boyunca saklayabilir.
8. Arıza kendi kendine teşhis fonksiyonu, ekipman arızalandığında, otomatik olarak alarm verir ve güç kaynağını keser.İş arkadaşları, kontrol cihazında arıza fenomenini ve basit arıza açıklamasını gösterecek ve kullanıcılar arızaya göre sebebi kolayca bulabilirler.

1. USB veri kayıt işlevi:

2. Herhangi bir U diskini doğrudan geçmiş kayıt dosyasının herhangi bir yerine yerleştirebilir, bilgisayarda okuma ve analiz gibi işlemleri gerçekleştirebilirsiniz.

3. Güçlü PC yazılım işlevleri, standart 10M/100M Ethernet arayüzü, otomatik IP adresi alma, ağ tanımlama ve kolay kontrol.

3.1.Ana bilgisayar:

Ana bilgisayar, bir ağ kablosu aracılığıyla doğrudan bir test kutusuna bağlanır

3.2, LAN:

Birden çok bilgisayar ve birden çok UMC1000 kontrol alanı LAN bağlantısı

3.3, WEB SUNUCUSU uzaktan senkronizasyon;

İNTERNET NET testi ile uzaktan izleme yapılabilir.

1. Personel güvenliği

1.1, sızıntı koruması

2. Ekipman güvenliği:

2.1, güç kaynağı faz kaybı, faz hatası, voltaj kararsızlığı koruması;

2.2.Kontrol döngüsü akımı sınırlama koruması

2.3.Fan motoru aşırı yük koruması

2.4.Kompresör akımı aşırı yük koruması

2.5, kompresör aşırı ısınma koruması

2.6.Kompresör yüksek basınç koruması

2.7, ısıtıcı kısa devre koruması

2.8.Ekipman kaçak koruması

2.9.İkincil bağımsız aşırı sıcaklık koruma fonksiyonu
