| Marka Adı: | Sinuo |
| Model Numarası: | SN881-252L |
| Adedi: | 1 |
| fiyat: | Customized |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 30 Takım/Ay |

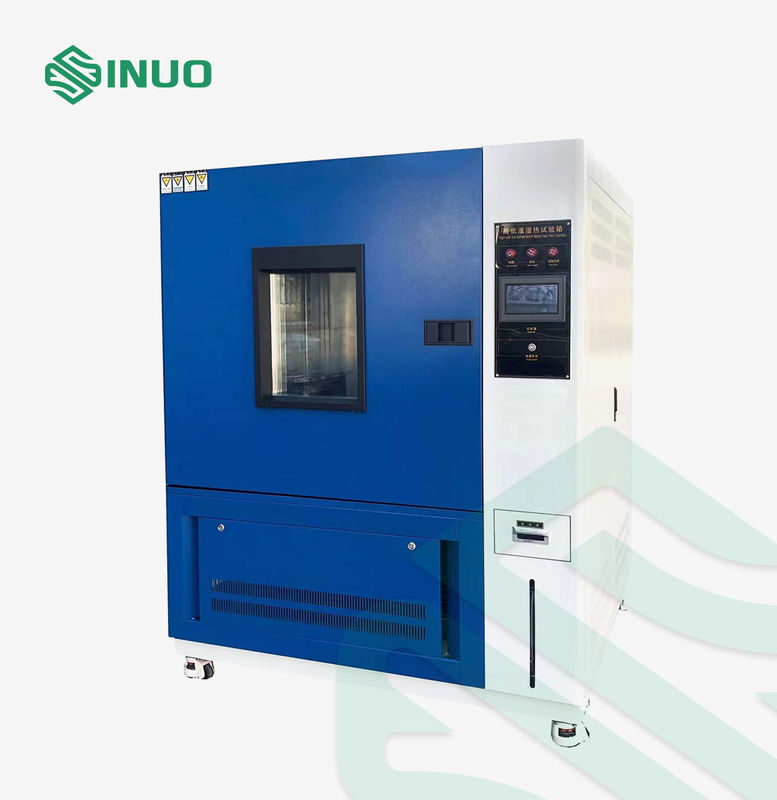

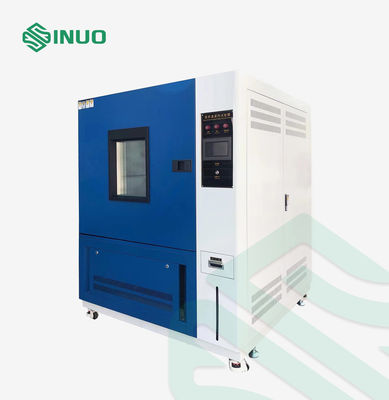

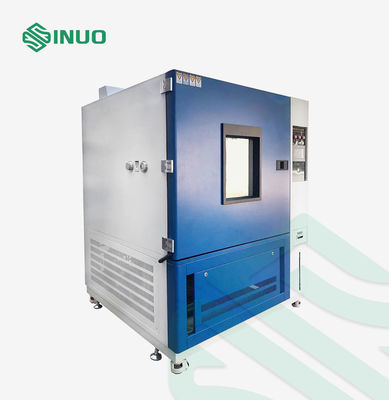

-70℃ Programlanabilir Yüksek ve Düşük Alternatif Sıcaklık ve Nem Test Odası
Uyumlu Standartlar ve Maddeler
IEC60068-2-1:2007 “Çevresel Test-Bölüm 2-1: Testler-Test A: Soğuk, IDT”
IEC60068-2-2:2007 “Çevresel Test-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT”
IEC60068-2-78:2012 "Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT"
IEC60068-2-30:2005 “Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT”
Teknik parametreler
| 1. Numune sınırlaması | Bu test odası şunları yasaklar: Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi veya saklanması Aşındırıcı madde numunelerinin test edilmesi veya saklanması Biyolojik numunelerin test edilmesi veya saklanması Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi veya saklanması Radyoaktif malzeme numunelerinin test edilmesi veya saklanması Yüksek derecede toksik madde numunelerinin test edilmesi veya saklanması Test veya depolama sırasında yanıcı, patlayıcı, uçucu, yüksek derecede toksik, aşındırıcı ve radyoaktif malzemeler üretebilecek numunelerin test edilmesi veya saklanması |
| 2. Hacim, boyut ve ağırlık | |
| 2.1 Nominal içerik hacmi |
252L Diğer çalışma hacmi özelleştirilebilir |
| 2.2 İç hazne boyutu |
D(600)mm ×G(600)mm× Y(700)mm Diğer boyut özelleştirilebilir |
| 2.3 Dış boyutlar |
Yaklaşık.D(1150)mm ×G(1100)mm× Y(1720)mm Veya gerçek tasarıma tabi |
| 2.4 Ağırlık | Yaklaşık.350kg |
| 3. Performans | |
| 3.1 Sıcaklık aralığı | Sıcaklık aralığı: -70 ℃～+120℃ |
| 3.2 Nem aralığı |
(20 ～ 98)% RH (sıcaklık ve nem kontrol edilebilir aralık tablosuna bakın, aktif ıslak ve ısı yükü yok)
Sıcaklık ve nem kontrol edilebilir aralık tablosu |
| 3.3 Sıcaklık dalgalanması | ≤±0.5℃ (Sıcaklık dalgalanması, ölçülen maksimum sıcaklık ile merkez noktasındaki minimum sıcaklık arasındaki farkın yarısıdır) |
| 3.4 Sıcaklık homojenliği | ±2.0℃ (Sıcaklık homojenliği, her testte ölçülen en yüksek ve en düşük sıcaklık arasındaki farkın aritmetik ortalamasıdır) |
| 3.5 Sıcaklık hatası | ±2.0℃ |
| 3.6 Isıtma hızı | ≥3℃/dak (yüksüzken doğrusal olmayan) |
| 3.7 Soğutma hızı | ≥1℃-1.2℃ /dak (yüksüzken doğrusal olmayan) |
| 3.8 Bağıl nem hatası (Yalnızca nemli ısı) |
±%3BN |
|
3.9 Çalışma gürültüsü
|
Ses seviyesi≤85dB (25 °C ortam sıcaklığına ve düşük ekoya sahip ses geçirmez bir odada ölçülmüştür; A ağırlığı kullanılarak ortalama 8 puanlık değer test edilmiştir; her test noktası gürültü kaynağından 1 metre ve yerden 1 metre uzaktadır) |
| 4. Yapısal özellikler | |
|
4.1 Malzeme
|
1. Dış duvar malzemesi: Soğuk haddelenmiş çelik levha, asitleme ve fosfatlama gelişmiş toz pişirme boyası 2. İç duvar malzemesi: SUS304 # paslanmaz çelik levha 3. Oda yalıtım malzemesi: sert poliüretan köpük + cam elyaf |
| 4.2 Hava kanalı parçaları | Santrifüj fan;hava çıkışı hava hacmini, yüksekliğini ve dönüş hava hacmini ayarlayabilir |

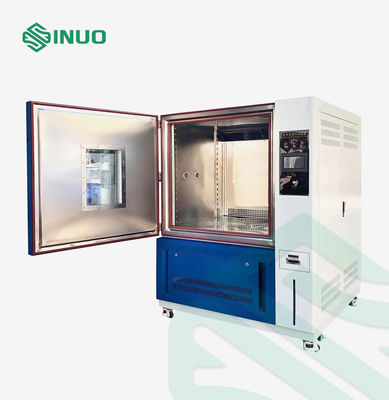

| 4.3 Kapı | Çift açık menteşeli kapı, gözlem penceresi, aydınlatma lambası, pencere/kapı çerçevesi yoğuşma önleyici elektrikli ısıtma cihazı, kapı açma boyutu ile donatılmış reaksiyonsuz tutma kolu benimser: (yaklaşık) 0.6*0.7M |
| 4.4 Gözlem penceresi | Kapıda bir adet iletken film patlamaya dayanıklı temperli cam gözlem penceresi (yoğuşma önleyici fonksiyonlu) 300W×290H (mm) |
| 4.5 Fan | Uzun eksenli santrifüj fan |
| 4.6 Numune rafı | İki adet yerleşik paslanmaz çelik ayarlanabilir hareketli tepsi rafı |
|
4.7 Çark
|
Tayvan'dan ithal edilen paslanmaz çelik çark kullanın |
| 4.8 Isıtıcı | Nikel-krom alaşımlı elektrikli ısıtıcı |
|
4.9 Soğutma Kompresörü
|
Fransız Tecumseh kompresör |
|
4.10 Evaporatör
|
Fin tipi evaporatör |
|
4.11 Soğutma yöntemi
|
Mekanik kompresör kademesi |
|
4.12 Soğutma yöntemi
|
Hava soğutma |
|
4.13Sıcaklık kontrol aleti
|
7 inç akıllı LCD dokunmatik programlanabilir kontrolör |
| 4.14 Kurşun delik | Ø50mm, 1 adet, özel bir köpük kauçuk tapa ile donatılmıştır (bölmenin sol tarafında bulunur) |
|
5. Isıtma, nemlendirme ve soğutma sistemleri ve çalışma prensipleri
|
|
| 5.1 Isıtma sistemi | Paslanmaz çelik manşon tipi anti-kuru ısıtma borusu yerleşik nikel-krom alaşımlı ısıtma teli |
| U-şekilli kanat tipi paslanmaz çelik yüksek hızlı ısıtma elektrikli ısıtıcı ısıtma için kullanılır | |
| Tamamen bağımsız sistem, kontrol devresini etkilemez | |
| 5.2 Nemlendirme sistemi |
Kazan ısıtma ve nemlendirme yöntemi Paslanmaz çelik zırhlı ısıtıcı: Suyun buharlaşması için gerekli ısıyı sağlar. Isıtıcı kontrol modu: temassız eş çevrim darbe genişlik modülasyonu, SSR (Katı Hal Rölesi) Su seviyesi kontrol cihazı ve ısıtıcı kurutma önleyici cihaz ile donatılmıştır |
| 5.3 Soğutma sistemi | Soğutma yöntemi: hava soğutma |
| Soğutma kompresörü: Almanya Bitzerçevre dostu soğutucu akışkanlı kompresör | |
| Soğutucu bakır boru: iç spiral K-TYPE soğutucu bakır boru | |
| Kondenser: dalga şekilli kanat tipi hava soğutmalı kondenser | |
| Evaporatör: Eğim tipi FIN—TUBE evaporatör | |
| Dondurucu eleman: Orijinal ithal solenoid valf, kurutma filtresi vb. | |
| 5.4 Özellikler | Tüm sistemin boru hatları 22kg kaçak tespit testine tabi tutulur. |
| Isıtma ve soğutma sistemi tamamen bağımsızdır | |
| Sistem, yüksek sıcaklık ve yüksek basınçlı hava akışının geri akışını önleyebilir | |
| Tüm soğutma sistemi eylem programları tamamen mikrobilgisayar denetleyicisi tarafından kontrol edilir | |
|
6. Düzenleme sistemi
|
|
| 6.1 Düzenleme yöntemi |
Cebri sirkülasyon havalandırması, denge sıcaklığı düzenleme yöntemi.Kontrol sistemi, sistem tarafından ayarlanan sıcaklık noktasına göre PID otomatik hesaplama çıkışı ile ısıtıcının çıkışını kontrol eder ve sonunda dinamik bir dengeye ulaşır.
|
| 6.2 Sirkülasyon cihazı | Yerleşik klima odası, sirkülasyon hava kanalı ve uzun eksenel akış fanı, hava akışını iyileştirerek hava akışını ve ısıtma kapasitesini iyileştirebilir ve test odasının sıcaklık homojenliğini büyük ölçüde iyileştirebilir. |
|
7. Program kontrol sistemi
|
|
|
7.1 Kontrolör
|
7 inç PLC LCD dokunmatik programlanabilir kontrolör |
|
7.2 Ekran doğruluğu
|
0,01 ℃/ %0,1 BN |
|
7.3 Dokunmatik tip yüksek çözünürlüklü ekran
|
Sabit koşulların, program koşullarının keyfi ayarı ve sertleştirme testi adı, seri numarası vb. ayarı. |
|
7.4 Zaman aralığı ayarlanabilir
|
0—999H59dk |
| 7.5 Programlanabilir mod | Aynı zamanda farklı koşullara sahip 120 grup program ayarlanabilir.Herhangi bir program grubunda, 1200 bölüme ayrılabilir ve döngüyü yürütmek veya herhangi bir bölümün veya grubun döngü çalışmasını gerçekleştirmek için bölüm sayısının bir kısmı keyfi olarak durdurulabilir. |
| 7.6 Güvenlik | Güç geri geldiğinde kalan programları yürütmeye devam edebilen ve başlatma ve makine çalışma süresini yürütmek için bir makine randevusu olarak kullanılabilen bir kapatma belleği aygıtına sahiptir. |
| 7.7 Kontrol | Sıcaklık artışı ve düşüşü eğim kontrolü, eğri kontrolü için kullanılabilir ve kendi kendini düzelten sıcaklık ve nem referans noktaları işlevine sahiptir.Manuel ayarın neden olduğu rahatlığı azaltabilen PID otomatik hesaplama işlevine sahiptir. |
| 7.8 İletişim işlevi | U disk arayüzü, RS-232 arayüzü, yanlış çalışma donanım kilidi (KİLİT), bilgisayar iletişim yazılımı sağlanır |
|
7.9 Ayar
|
Ayarlar ve tüm koşullar mikrobilgisayar tarafından otomatik olarak kilitlenir |
|
7.10 Alarmı
|
Ayarlama veya çalıştırma sırasında bir hata oluşursa, bir uyarı sinyali verilecektir. |
| 7.11 Çıktı | Kontrolör, bir sıcaklık ve nem kaydediciye bağlanabilen ve kayıt eğrileri çıkarabilen bir kayıt sinyali bağlantı noktası çıkışına sahiptir. |
|
7.12 Arayüz
|
Standart RS-232 iletişim arayüzü ile donatılmış, uzun iletim mesafesi, kontrol ve kayıt için PC'ye bağlanabilir. |
|
8. Güvenlik koruma cihazı
|
|
| 8.1 Soğutma sistemi | 1. Kompresör aşırı ısınma koruması 2. Kompresör aşırı akım koruması 3. Kompresör yüksek ve düşük basınç koruması 4. Kompresör yağ basıncı koruması (büyük yarı hermetik kompresörler için isteğe bağlı) 5. Sıvı besleme sıcaklığı için aşırı sıcaklık koruması 6. Ultra yüksek basınç tahliye koruması 7. Hava soğutmalı: yoğuşmalı fan aşırı ısınma koruması |
| 8.2 Test odası |
1. Ayarlanabilir aşırı sıcaklık koruması
|
| 8.3 Diğer koruma | 1. Toplam güç faz sırası ve faz kaybı koruması (üç fazlı güç kaynağı için) 2. Aşırı yük ve kısa devre koruması 3. Kabinin birden fazla açılmasından kaynaklanan soğutma sistemi arıza alarmı koruması |
|
9. Kullanım koşulları
|
Aşağıdaki koşullar kullanıcı tarafından garanti edilir |
| 9.1 Kurulum yeri |
1. Zemin düz ve iyi havalandırılmış
|
| 9.2 Çevresel koşullar | 1. Sıcaklık: 5 ℃ ～ 35 ℃ 2. Bağıl nem: ≤85% 3. Hava basıncı: 86kPa ～ 106kPa |
| 9.3 Güç kaynağı koşulları | Güç Gereksinimleri: 1. Bir adet beş çekirdekli (üç fazlı dört telli + koruyucu topraklama kablosu) kablo (yaklaşık 4 metre uzunluğunda) 2. Voltaj aralığı: AC 380 V 3. İzin verilen frekans dalgalanma aralığı: (50 ± 0,5) Hz 4. Koruyucu topraklama direnci 4Ω'den az 5. Kullanıcının, ekipmanı kurulum yerinde ilgili kapasitede bir hava veya güç anahtarı ile yapılandırması gerekir ve bu anahtar cihaz tarafından bağımsız olarak kullanılmalıdır. |
|
9.4 Maksimum akım
|
Imax≤12A Pmax≤4.5KW |
| 9.5 Diğerleri | Test sırasında test odasının kapısının açılması, test odasında sıcaklık ve nem dalgalanmalarına neden olacaktır;kapı birden çok kez açılırsa veya uzun süre açık bırakılırsa veya test numunesi test sırasında nem çıkarırsa, soğutma sistemi ısı eşanjörü donabilir ve çalışmayabilir. |
Ekipmana Genel Bakış
Bu test odası, ürünler veya malzemeler için değişen sıcaklık ve nem ortamını simüle eder.Yukarıdaki ürünlerin veya malzemelerin yüksek ve düşük sıcaklık uyarlanabilirliğini belirlemek için depolama, nakliye ve kullanım sırasında yüksek ve düşük sıcaklık ve nemli ortam altında elektrik, elektronik, alet ve sayaç ve diğer ürün parçalarının uyarlanabilirlik testinde yaygın olarak kullanılmaktadır. sıcaklık ve nemli ortam, özellikle performans ve mekanik özelliklerde ürün elektrifikasyon değişiklikleri için.
Özellikler:
1. Test sistemi, gelişmiş ve makul yapısal tasarıma, standart üretim sürecine, güzel görünüme ve cömert görünüme sahiptir.
2. Test odasının ana fonksiyonel bileşenleri dünyaca ünlü markalardır.Test odası, gürültü ve enerji tasarrufu konusunda en iyi kontrole sahiptir.
3. Bileşenlerin ve montajın uyumu iyidir.Ana fonksiyonel bileşenler, test odasının güvenliğini ve güvenilirliğini artıran ve uzun süreli, yüksek frekanslı kullanım amaçları sağlayabilen uluslararası markalı şirketlerden ithal edilmektedir.
4. Ekipman iyi çalışabilirlik, bakım kolaylığı, iyi sıcaklık kararlılığı ve dayanıklılık, iyi güvenlik performansı.Çevreyi kirletmez ve insan sağlığını tehlikeye atmaz.
Elektrik kontrol sistemi
Bileşen Markası
