DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı

Marka Adı:	Sinuo
Model Numarası:	SN4412-36CBM
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 Takım/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Uyumlu Standart:

DIN40050-9, vb.

Kontrol sistemi:

PLC ve dokunmatik ekran

İç Çerçeve Boyutu:

3000*4000*3000MM (D*G*Y)

En büyük örnek boyutu:

1500x2200x500 mm (DxGxY)

Su Püskürtme Süresi:

30S/m³ (Ayarlanabilir)

Sprey Suyu Sıcaklığı:

RT～90℃ ayarlanabilir

Su püskürtme basıncı:

8000～10000Kpa

Su Püskürtme Akışı:

14～16L/dak

Ambalaj bilgileri:

Diğer

Yetenek temini:

10 Takım/Ay

Vurgulamak:

IEC60529 elektrikli araç pil takımı

madde 6.2.7 elektrikli araç pil takımı

ipx9k su püskürtme test odası

Ürün Tanımı

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı

Uyumlu Standartlar ve Maddeler

Bu Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı, IEC60529 madde 14, TOYOTA MÜHENDİSLİK STANDARDI TSC1000G madde 6.2.7 ve 6.2.8, DIN40050-9, ISO20653, vb. gerekliliklerini karşılar, elektrikli araç akü paketlerini vb. test etmek için kullanılabilir. .

Teknik parametreler

İç çerçeve boyutu	300040003000MM (DGY)
Dış çerçeve boyutu	Yaklaşık.400050004000 MM (DWY) (Cam ev, drenaj kanalı ve zemin mühendisliği kullanıcıları kendileri halleder).
Kullanıcının en büyük örneği	1500x2200x500 mm (YxGxU);Örnek ağırlık: 500KG
Yağmurlama sistemi	Bir İtalyan yüksek basınç ve yüksek sıcaklık su pompası, yüksek basınç ve yüksek sıcaklık su basınç göstergesi, yüksek basınç ve yüksek sıcaklık solenoid valfi ve yüksek basınç ve yüksek sıcaklık hidrolik borusundan oluşur.
Sprey su sıcaklığı	RT～90℃ ayarlanabilir (RT ortam sıcaklığıdır)
Püskürtme açısı	Sprey numunenin tüm yüzeyini kaplayabilir ve sprey açısı numune yüzeyine diktir.
Su püskürtme basıncı	8000～10000Kpa
Su püskürtme akışı	14～16L/dak
Nozul ve numune arasındaki mesafe	175±25mm
Su püskürtme süresi	30S/m2 (Ayarlanabilir)
Çalışma süresi kontrolü	1s～9999h59dak59s (Ayarlanabilir)
alıcı yüzey	Ürünün üst ve çevre tarafları
Su püskürtme basınç göstergesi	Su püskürtme basıncını görüntüleyebilir
Kontrol sistemi	Dokunmatik ekran kontrol sistemi firmamız tarafından bağımsız olarak araştırılmış ve geliştirilmiştir.
Isıtma suyu deposu (inkübatör)	1 bilgisayar
Örnek araba taşıma	500kg
Nozul sayısı	Numunenin üst yüzeyine püskürtmek için bir adet olmak üzere 3 adet;yüzeyin numunenin etrafına püskürtülmesi için yan tarafa monte edilmiş bir tane;ve numunenin alt yüzeyine püskürtmek için altta kurulu sonuncusu.
Püskürtme yörüngesi	S-şekilli yörüngeyi jet hareketi prensibi olarak alın ve 5 taraftaki su püskürtmeyi tamamlamak için robot kolunu tasarlamak için dört servo motor kullanın.Temel referans test süresi olarak M2 metre başına 30S ile, tüm yörünge zamanı tamamlamak için ayarlanabilir ve 150-300S (5 metrekare) olarak ayarlanabilir.Ayarlama sırasında operatör ürünün boyutlarına, uzunluğuna, genişliğine ve yüksekliğine göre boyutu girebilir.Manipülatör sistemi, düzenli test için test koşu parkurunu otomatik olarak tamamlar.Test tamamlandıktan sonra kol orijinal noktasına geri döner ve cihazda sesli ve ışıklı uyarılar olur.
Örnek yerleştirme yöntemi	1. Numuneleri yüklemek ve boşaltmak için bir forklift kullanın ve forklift müşterisi bunu kullanıcı tarafından hazırlayacaktır (tedarikçi özellikleri sağlar); 2. Numuneleri ekipmanın kapısına kaldırmak için hava aracını benimseyin ve ardından manuel numune kamyonundan test alanına ilerlemesini isteyin.Kapı kapatıldıktan sonra sistem, resmi bir testin yapılabileceğini sorar.
Saf su sistemi	50L/H saf su ekipmanı sağlayın, ısıtma için su kaynağı sağlayın ve geri dönüşüm için su püskürtün.
Güç kaynağı	AC380V üç fazlı beş telli, 50Hz;güç: yaklaşık 100KW (yüksüz);120A hava anahtarı ile ayrı olarak donatılmışsa, hava anahtarının kablo terminalleri olmalıdır ve güç kablosu ≥50 metrekaredir.
Su dolaşım sistemi	1) Su kaynağı geri dönüştürülemez (Akü test edildikten sonra su kaynağı kirli olduğundan, kullanılmış suyun kanalizasyon tankına boşaltılması önerilir). 2) Kullanıcı suyun geri dönüşümünü düşünüyorsa, lütfen dönüş havuzunu hazırlayın ve havuzu önceden temizleyin; 3) Boru hattı kullanıcısı önceden; 4) Dönüş havuzunun boyutu: 100010001500mm (DWY) 5) Temiz su deposunun boyutu: 100010001200mm (DWY) 6) Su filtreleme cihazı (opsiyonel) Kullanıcılar suyun geri dönüşümünü düşünüyorsa, lütfen geri dönüş havuzunu hazırlayın ve havuzu önceden temizleyin.
Su filtre cihazı (opsiyonel, ek ücrete tabidir)	Test prosesindeki su dönüş havuzuna aktıktan sonra temiz havuzdaki su temiz havuz suyu pompası ile torba filtre tankına pompalanır ve filtrelenen su tekrar su tankına verilir.
Yapı malzemesi
meme	SUS 304 paslanmaz çelik hidrolik boru
Su tankı	SUS 304 paslanmaz çelik
Elektrik kontrol aksesuarları	Schneider ve Omron gibi uluslararası tanınmış markaları benimseyin

Ekipmana Genel Bakış

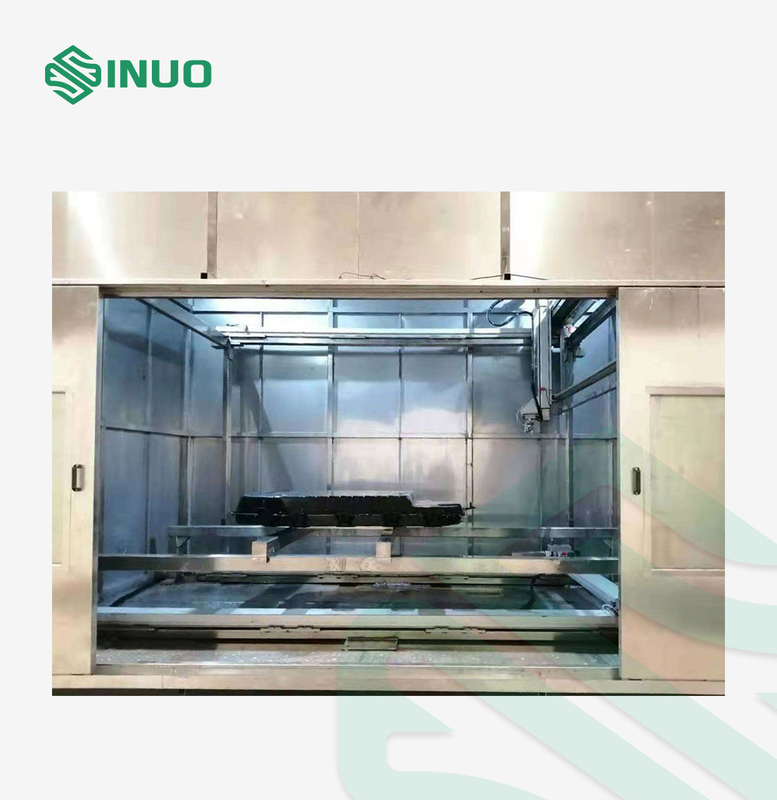

Test odası, bir test tezgahı, bir su depolama tankı, bir kontrol kutusu, bir ürün susuzlaştırma tampon bölgesi ve bir püskürtme sisteminden oluşur.Test odası boyutları, müşterinin özel örneklerine göre özelleştirilebilir.

Isıtma sistemi:

Bu sistemde yüksek frekansta kullanılan ısıtma teli çok önemlidir.Isıtma borusunun yanlış malzeme seçimi kısa bir hizmet ömrüne sahiptir ve huninin kısa devre yapmasına eğilimlidir.Yüksek gereksinimleri olan kullanıcılar için son derece elverişsiz ve sıkıntı vericidir ve üretim denetiminin ilerlemesini ciddi şekilde etkiler.Bu nedenle şirket en son yeni tip seramik ısıtma çerçevesini geliştirmiştir.Seramik malzeme yüksek sıcaklık dayanımına, iyi izolasyona sahiptir ve sızıntı ve kısa devreye neden olmaz.Ortadan yerleştirilen ısıtma teli Almanya'dan ithal edilmektedir ve tel çapı yüksek sıcaklık dayanımı ve kuru yanma direnci ile kalındır.Kuvars cam tüp, ısıtma telinin ortasına yerleştirilir.Önemli işlevi, ısıtma teli kırmızı yandığında ısıtma telinin yumuşamasını ve düşmesini önlemektir, bu da ısıtma teli ile iç haznenin metali arasındaki temastan kaynaklanan kısa devreye neden olur.

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 0

(Su deposu ısıtma borusu)

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 1

(İtalya ithal yüksek sıcaklık ve yüksek basınçlı su pompası)

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 2

(Yüksek sıcaklık ve yüksek basınç elektronik debimetre)

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 3

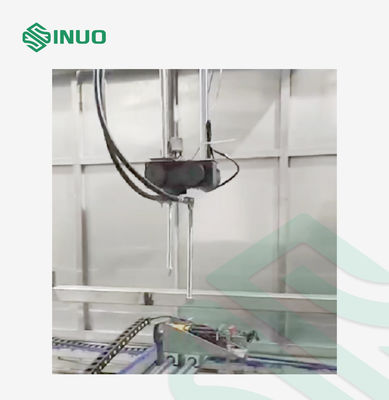

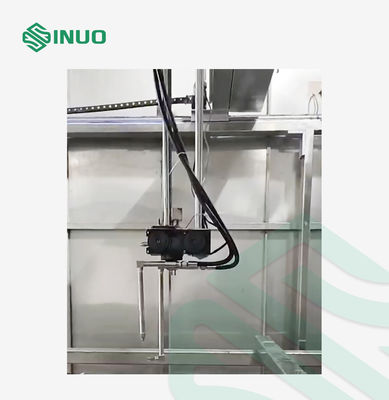

(Nozul ve numune tutucu)

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 4

(Su basıncı kalibrasyon sensörü)

DIN40050-9 Elektrikli Araç Güç Pil Paketi IPX9K Su Geçirmez Test Laboratuvarı 5

(Su basıncı kalibrasyon sensörü)

Ekipmanın ana konfigürasyon listesi

İsim	Marka ve menşei	Miktar	Birim
Dokunmatik ekran denetleyicisi	Siemens	1	Ayarlamak
AC kontaktör	Fransa Schneider	1	bilgisayar
ara röle	Fransa Schneider	1	bilgisayar
Filtre	Tayvan	1	bilgisayar
döner tabla motoru	Tayvan KH	1	bilgisayar
sensör	Tayvan Fotek	1	bilgisayar
Işıklı paslanmaz çelik düğme	Çin	1	bilgisayar
Sigorta	fuji	1	bilgisayar
Ana güç anahtarı	Fransa Schneider	1	bilgisayar
Yüksek basınçlı solenoid valf	İtalya OG	5	bilgisayar
Bağlantı hattı	304 paslanmaz çelik hidrolik boru	5	bilgisayar
PLC denetleyicisi	Siemens	1	bilgisayar
Elektronik debimetre	Çin	1	bilgisayar
Elektronik basınç sensörü	Sinuo	1	bilgisayar
Motor	Tayvan KH	1	Ayarlamak
Dalgıç pompa	ŞAHİN	1	bilgisayar
