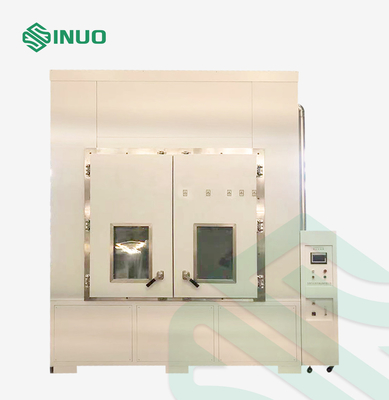

IP56 Büyük Kum ve Toz Test Odası IP6X 12 CBM IEC 60529

1. Ekipman yapısı ve teknik:

İç hazne boyutu (mm): 2000×2000×3000 (Genişlikx DerinlikxYükseklik), özelleştirilebilir


Dış boyut (mm): 2700×2300×4200 (Genişlikx DerinlikxYükseklik), gerçek boyuta tabidir.

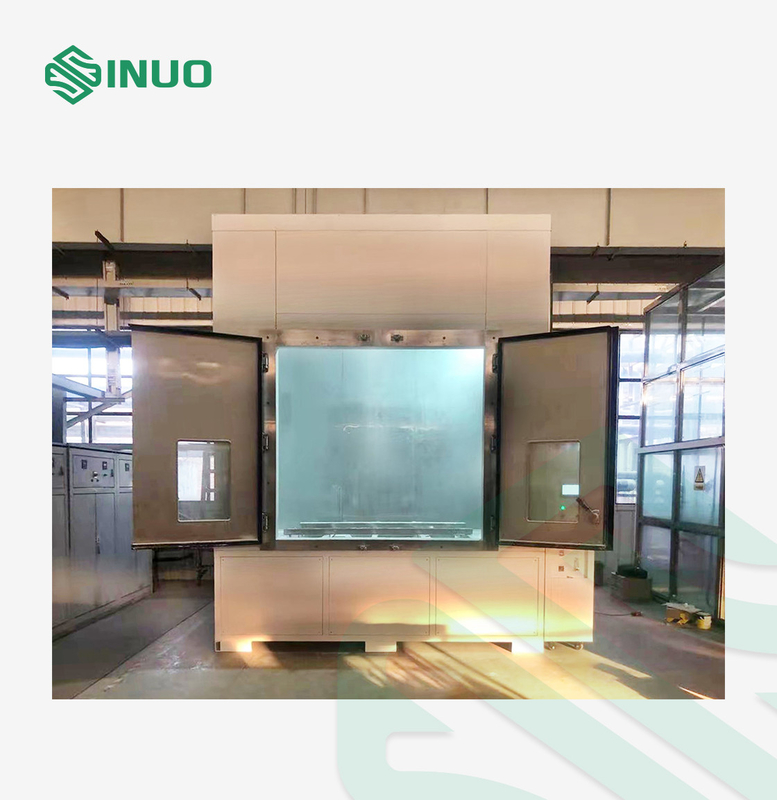

Kapı: çift açık kapı (her kapıda gözetleme penceresi ile), tek kapı boyutu: W900mm*Y2500mm.

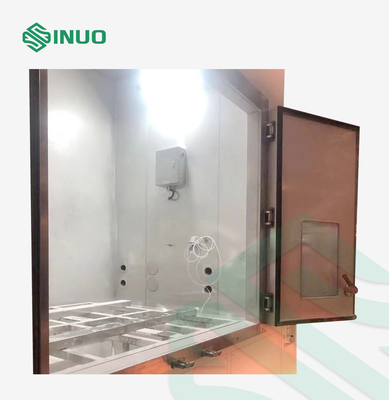

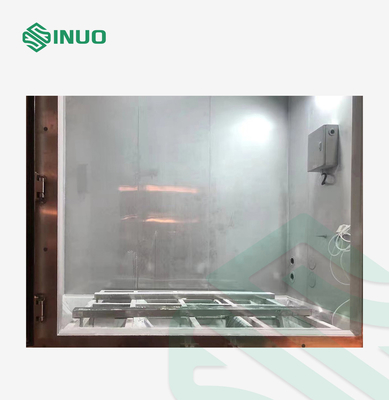

Numuneyi taşımak için bir ray vardır (not: müşteri önce ağır numuneyi raya aktarmak için bir forklifte ihtiyaç duyabilir) ve 1 ton numuneye dayanabilir.

Sıcaklık aralığı: RT+10℃～60℃ (ısıtma ve toz pişirme sistemi)

Nem aralığı: ≤85%RH

Hava akış hızı: 2m/s'den fazla değil

Toz konsantrasyonu: 2～4kg/m³

Toz özelliği: 75um elek ve 50um çaplı tel ile kare delikten geçebilen talk tozunu kurutun

Toz titreşim süresi: 1S-999H ayarlanabilir

Toz üfleme süresi: 1S-999H ayarlanabilir

Toz nem alma: elektrikli ısıtma nem alma

Çalışma modu: program modu, sabit değer modu

Kontrol sistemi: gömülü geniş ekran LCD dokunmatik ekran

Veri kaydetme ve yazdırma

Kurşun deliği: φ50 mm;sızdırmazlık tapası ile

Hazne astarı: 201 paslanmaz çelik kullanarak

Orta kısım: yalıtım katmanı

Hazne gövdesi renkli çelik plakalardan yapılmıştır

Güvenlik koruması: fan aşırı akım alarmı, güç fazı kaybı, faz sırası koruması;kaza durumunda otomatik kapanma ve güç kaynağının kesilmesi

Yük olmadığında, gösterge fonksiyonlu bir sıcaklık ve nem algılama sistemi olmalıdır.

Güç kaynağı: üç fazlı 380V, 50Hz

2. Talk tozu metal bir ağdan süzülmelidir.Tel çapı 50μm ve ağ boyutu 75μm'dir.Test odasının metreküpü başına talk tozu miktarı 2 kg'dır ve kullanım sayısı 20 katı geçmemelidir.Sistem, test odasında asılı tozun homojen yoğunluğunu koruyabilir.

3. Deneğin kabuğu, test odasına yerleştirilir.Kabuktaki basınç, vakum pompası ile atmosfer basıncının altında tutulmalıdır.Test odasındaki basıncın periyodik değişikliklerini sağlamak için test odasındaki hava basıncı da değiştirilebilir.

4. Testin amacı, haznedeki havayı ekipmana çekmek için basınç farkını kullanmaktır.Pompalama hacmi, DUT kabuğunun hacminin 80 katıdır ve pompalama hızı, saatte kabuk hacminin 60 katını geçmez.Hiçbir koşulda basınç farkı 2kPa'yı geçmemelidir.

5. Test anormal olduğunda güvenliği sağlamak için cihazda bir acil durdurma cihazı bulunur.

6. Mühürlü test odasının kapağı (kapısı) güvenilir bir şekilde kapatılmıştır.Test odasının iç duvarı iletken malzemeden yapılmıştır ve statik elektrik birikmesini önlemek için topraklanmıştır.

7. Sistem, testten sonra toz geri kazanım ve arıtma işlevine sahiptir.

Ekipmana Genel Bakış

Kum tozu test odası, elektrikli ve elektronik ürünler, araba ve motosiklet yedek parçaları ve contalarının sızdırmazlık parçaları ve muhafazasının kum ve toza dayanıklılık kapasitesi testi için uygundur.Elektrikli ve elektronik ürünlerin, otomobil ve motosiklet yedek parça ve contalarının kullanım, depolama, taşıma performansının tespit edilebilmesi için kum ve toz ortamında.

Test ekipmanı akıllı ve insanlaştırılmış PLC kontrol sistemi kullanır, test ekipmanının içi yüksek kaliteli 201 paslanmaz çelikten yapılmıştır, orta yalıtım katmanıdır, muhafaza renkli çelik levhalardır.Ayrıca büyük gözlem penceresi ve manuel silecek cihazı vardır.Güvenlik koruması iyidir.

Kum ve toz test odası IEC60529 Şekil 2 IP5X ve IP6X'e göre tasarlanmış ve üretilmiştir.

Ana yapılandırma:
