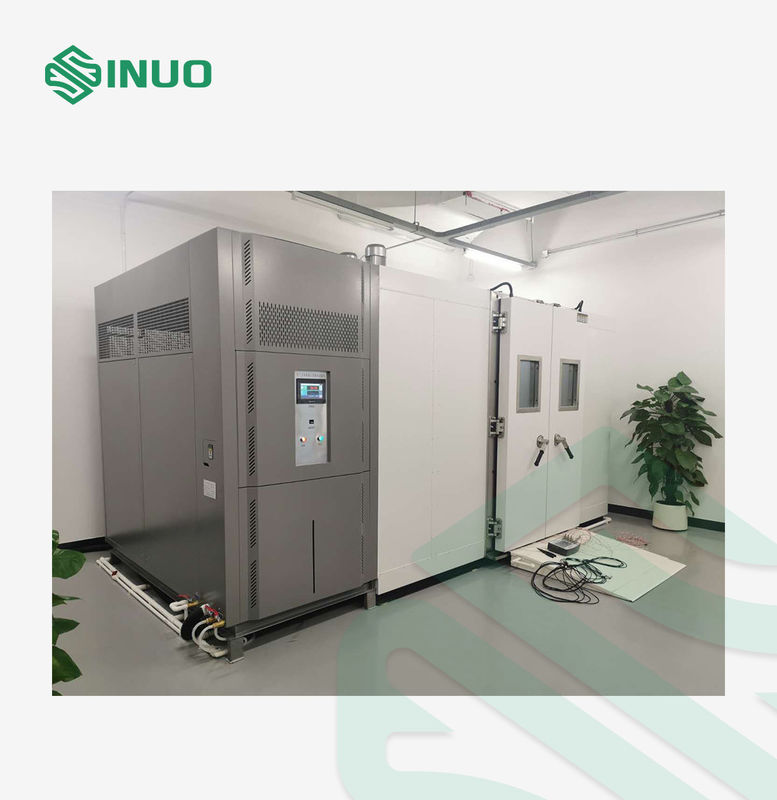

27m³ Çevresel Test Odasında Yürüyerek İçeri Girilen Sıcaklık Odasında

A) Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi ve saklanması

B) Aşındırıcı madde numunelerinin testi, biyolojik numunelerin test edilmesi ve saklanması

C) Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi ve saklanması

Yaklaşık W5700 mm*D5000 mm*H3200 mm(Birim boyutu hariç)

Hatırlatma: Lütfen nihai tasarıma bakın ve dış boyutlar için üç görünümü onaylayın

IEC60068-2-1:2007 “Çevresel Test-Bölüm 2-1: Testler-Test A: Soğuk, IDT”

IEC60068-2-2:2007 “Çevresel Test-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT”

IEC60068-2-78:2012 "Çevresel Test-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, kararlı durum, IDT"

IEC60068-2-30:2005 “Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12h+12h döngü), IDT”

Not: Standart nem %20~95HR

Miktar: 2

Yer: Test odasının kapısında (veya müşteri tarafından belirlenen yerde)

Form: Dahili buğu önleyici ısıtma elemanına sahip 3 katmanlı vakumla güçlendirilmiş cam

Sol yan bölme duvarında φ100mm çapında bir delik ve aynı anda kauçuk izolasyon tapası ve kauçuk kapak ile donatılmıştır.

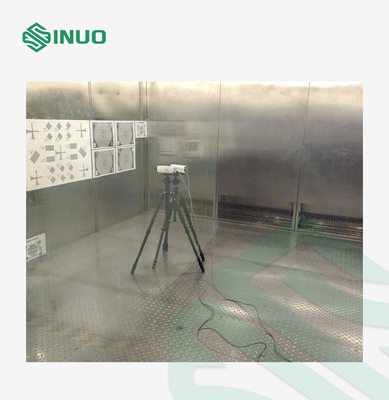

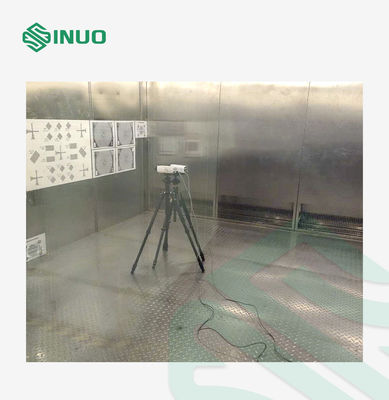

Zemin, dahili operasyonlar sırasında personelin yaralanmasını önlemek için 4.0 mm paslanmaz çelik kaymaz tasarımı benimser.

Zemin drenaj tankı ile tasarlanmıştır,

ve yüksek sıcaklık ve nem testinin bitiminden sonra test odasının içinde su kalmaz

Elektrik kutusunun ayak kabı, şoku emmek ve kompresörü ve bakır boru kaynağını korumak için silika jel ped kullanır

Geleneksel sabit nem yöntemi:Gerçek sıcaklık ayarlanan sıcaklığa ulaştığında, kompresörün soğutma kapasitesi değişmeden kalır ve kutudaki sıcaklık dengesini elde etmek için kompresörün soğutma kapasitesini dengelemek için ısıtma yöntemi kullanılır.

Soğuk denge yöntemi:Gerçek sıcaklık ayarlanan değere ulaştığında, soğuk solenoid valf çıkışı kontrolör PID'si tarafından kontrol edilir ve kutudaki sıcaklık kontrollü soğutma çıkışı ile dengelenir.Geleneksel sabit nem yöntemiyle karşılaştırıldığında, tüm üniteyi yapmak için ısıtma çıkışı azaltılır Geleneksel yöntemle karşılaştırıldığında, ekipman %40 enerji tasarrufu sağlayabilir

Sıcaklık ve nem ölçüm sensörü ve kontrolörü ile

PT100 platin direnç sensörü

Orijinal ithal Alman Bitzer yarı hermetik kompresör.

2 takım 6HP kompresör

Flor içermeyen çevre koruma HFC404A (Honeywell) ve DuPont R23 soğutucu akışkan

Yüksek verimli kabuk ve boru tipi (su soğutma)

Soğutma suyu kulesi (tanınmış marka) ve boru hattı ile donatılmıştır

Hidrofilik membranlı (kalınlaştırılmış kanatçık) yüksek verimli çok bölümlü kanatlı evaporatör

Emerson AW

Danfoss Termal Genleşme Vanası

Japonya Saginomiya ve Danfoss

İlk uluslararası markanın tüm yüksek kaliteli ürünleri (sağdaki resim: kurutma filtresi)

Soğutma sistemi ile dondurma ve nem alma (kutudaki hava, yoğuşma noktası sıcaklığının altında evaporatörden geçer ve su çöker).

* Hidrofilik membranlı evaporatör kanatlarını seçin, daha iyi nem alma performansı, çünkü hidrofilik membran alüminyum kanatlarının su gerilimi küçüktür, hava yoğuşmasından gelen su damlacıklarının kayması kolaydır ve içinde engelleyici su köprüleri üretmek kolay değildir. yüzgeç boşluğu.Böylece nem alma verimliliğini büyük ölçüde artırır!

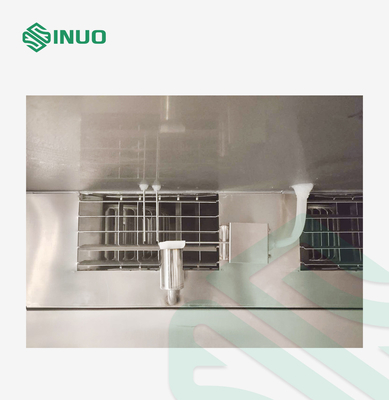

Paslanmaz çelik kanatlı nikel-krom alaşımlı elektrikli ısıtma borusu, ısıtma borusu anti-MC yapışma tasarımı, ısıtıcı bağlantısı, ısıya dayanıklı tel kullanılır, ısıtıcı kutunun üst kısmındaki sirkülasyon hava kanalına yerleştirilir ve yangına dayanıklı ve etrafına ısı yalıtım malzemeleri eklenir

A) Nemlendirme silindiri (kazan yöntemi), geleneksel yüzey nemlendirmesinden (su tavası tipi) daha hızlı olan ve daha yüksek kontrol doğruluğuna sahip olan nemlendirme için kullanılır.

Kutuda

Ölçek gibi kirlilik yaratmaz, iyi düşük nem performansına sahiptir ve temizlenmesi kolaydır.

B) Nemlendirme borusu, tüm paslanmaz çelik dikişsiz muhafazayı benimser, yalıtım direnci 50MΩ'den büyüktür ve kuru yanma önleme kontrolörüne sahiptir.

C) Nemlendirme silindiri paslanmaz çelikten imal edilmiştir ve su seviyesi gözlem penceresine sahiptir.

D) Kuru hava ile düşük sıcaklık

Temassız kontrol, kontrolörün çıkış sinyali, SSR katı hal rölesi aracılığıyla yüksek hassasiyete ulaşır

Temassız anahtar kontrolü

Kontrol devresinin ana bileşenlerinin tümü yüksek kaliteli markalardır.

1. Ürün aşırı sıcaklık korumasını test edin (bağımsız)

2. Sigorta koruma anahtarı olmadan

3. Isıtıcı aşırı sıcaklık koruma anahtarı

4. Kompresör aşırı yüklenmiş ve aşırı ısınmış

5. Kompresör yüksek ve düşük basınç koruması

6. Sistem aşırı akım koruma cihazı

7. Kontrolör hatayı kendi kendine teşhis eder ve görüntüler

8. Soğutma suyu basıncı çok düşük koruma

9. Kaçak koruması, kısa devre koruması, yanlış faz / faz kaybı koruması, fan aşırı yük koruması, aşırı sıcaklık koruması, su sıkıntısı koruması, su kesintisi koruması, çalışma göstergesi, sesli ve ışıklı alarm, alarmdan sonra otomatik kapanma vb.

1. Ortam sıcaklığı: -5℃~+28℃;

2. Bağıl nem: ≤%85RH;

3. Atmosfer basıncı: 80kPa~106kPa

4. Etrafta güçlü titreşim yok

5. Ekipman güç kaynağı: (test güç kaynağının dahil olmadığını unutmayın)

5.1 Güç kaynağına bağlayın 380V AC (±%10), üç fazlı kablo + koruyucu topraklama kablosu, topraklama direnci ≤ 4Ω;

5.2 Toplam güç: yaklaşık 30KW

5.3 Maksimum çalışma akımı: yaklaşık 70A
