EV Lityum İyon Pil Test Cihazları UL 2580 Hücre Titreşim Test Cihazları

UL 2580 Elektrikli Yol Aracı Lityum İyon Pil Hücresi Titreşim Test Cihazları

Uyumlu Standartlar ve Maddeler

UL 2580:2020 GÜVENLİK STANDARDI Elektrikli Araçlarda Kullanılan Piller Ek B2.1 ve Ek B3.6

IEC60335-2-24:2012madde 21.101

IEC 62133-2012madde7.2.2

GB/T31485,EN ,UN38.3 ,UL 2054,QC/T 744-2006,QC/T 743-2006

Ekipmana Genel Bakış

Örnek ve Kısıtlamalar:R134a, Elektrikli kompresör, araba susturucu, araba egzoz borusu, araba gösterge paneli, araba garaj montajı, araba tavan penceresi, araba kliması ile soğutucular için her türlü otomotiv klimaları için pil, akü paketi, buzdolabı kompresörü, soğutma kompresörleri.

Başvuru:Her türlü iş parçasının titreşim testi için kullanılır, kompresörlerin soğutulması, giriş gücü, gürültü vb. iş parçası parametreleri testten sonra standart gereksinimleri aşamaz.

Test Prensibi: Enerji verici iletken, elektromanyetik kuvvetin manyetik alan etkisinde hareket eder.Elektromanyetik titreşimli platformdaki dinamik, alternatif akım sinyalleri tarafından manyetik olarak oluşturulduğunda, bir titreşim hareketi üretilir.

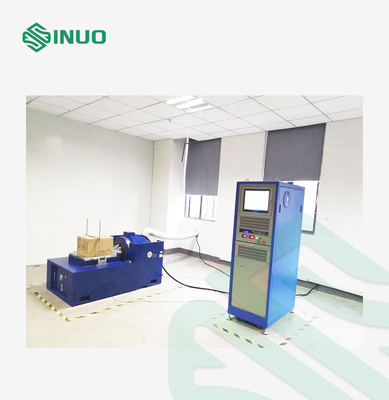

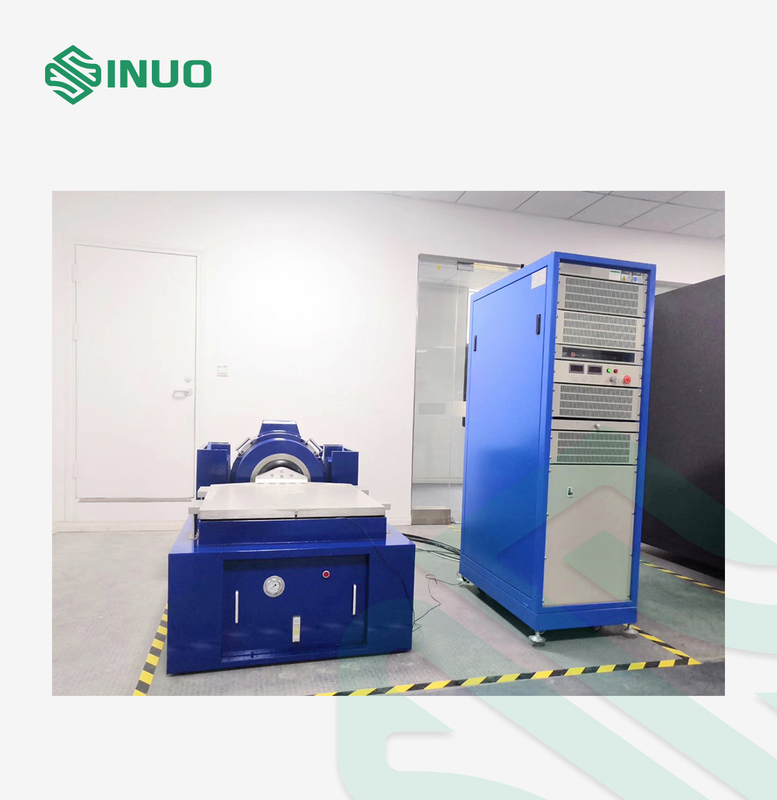

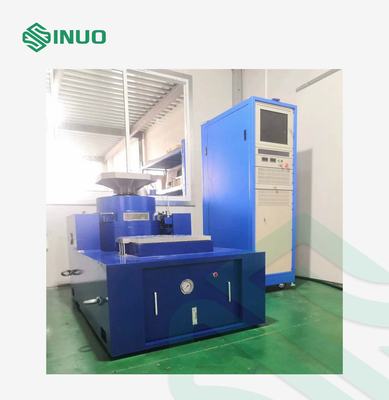

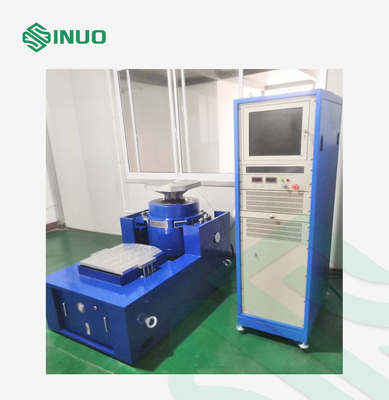

Yapı:Titreşim test sistemi dört bölümden oluşur: titreşim test masası, güç amplifikatörü, kontrolör ve soğutma fanı.

1. Titreşim tablosu:hareket: Elektrikli titreşim aşamasının en önemli kısmı dinamiktir ve bir aktivite sistemidir.Dinamik nasıl çalışır?Tahrik halkasındaki tahrik halkası tarafından oluşturulan çalışma havası boşluğuna yerleştirilir, böylece tahrik bobini serbest yukarı ve aşağı titreşimle çalıştırılabilir.Bu dinamik çemberin işidir.

2. Manyetik bobin: Elektrikli titreşimli tabla uyarma bobini üst ve heyecan verici bir takibe bölünmüştür, her ikisi de dinamik ile birlikte karşılıklı olarak dik iki manyetik alandan oluşur, bobin durumunda manyetik indüksiyon oluşturmak için kesilir. enerji verme.Titreşimli tabla, dinamik ve uyarım arasındaki karşılıklı kesmenin gerektirdiği özel kuvvettir.

3. Güç amplifikatörü parçası: Güç amplifikatörü, elektrikli titreşim test sisteminin önemli bir parçasıdır, doğrudan titreşim test sisteminin genel performansıyla ilgili performans ve titreşim tablosu eşleşmesi.Güç amplifikatörünün gelişimi üç nesil yaşadı: elektronik tüp güç amplifikatörü, transistör lineer güç amplifikatörü, anahtar tüp güç amplifikatörü.Elektronik tüp güç amplifikatörü şu anda nadiren kullanılmaktadır, transistör doğrusal güç amplifikatörünün dönüşüm verimliliği tipik olarak sadece yaklaşık %50'dir, diğer enerji ise termal enerjiye dönüştürülür, sadece düşük dönüşüm verimliliği değil, aynı zamanda ısı dağılımı da büyük bir sorundur. , anahtarlamalı tüp güç amplifikatörü, güç alanı etkisi tüpünü benimser, kayıp çok küçüktür, verimlilik %90'dan fazladır, anahtarlamalı tüp güç amplifikatörümüz şu anda %95'ten fazladır.

4. Güç amplifikatörünün çalışma prensibi: Üç fazlı alternatif akım, güç frekans transformatöründen izole edilir, kademeli besleme üç fazlı tam köprü filtresini besler, daha sonra kapasitör tarafından H-köprü transformatörüne düşük çizgili bir DC güç kaynağı elde edilir. filtreleme, çıkış voltajı dalgası normal kalıp ve ortak mod jiklesinden sonra titreşimli tablaya verilir.

5. Kontrol ünitesi: Ana ürünümüz Venzo serisi titreşim kontrolörü, uygun maliyetli mükemmel bir kontrolördür, her türlü titreşim tablasını (elektrikli veya hidrolik titreşimli tabla vb.) kontrol etme kabiliyetine sahiptir.Uluslararası gelişmiş DSP çerçevesini ve kontrol algoritmasını benimseyin, 32-bit kayan nokta 450MHz DSP işlemci, yüksek performanslı 24-bit ADC, 130 dB'ye kadar dinamik aralık 32, güvenilir kontrol kalitesini garanti eder.Aynı zamanda, enstrüman size en kapsamlı titreşim kontrol yazılım modülünü sağlayabilir: rastgele, sinüzoidal, klasik darbe, rezonans arama ve yerleşik, darbe tepkisi spektrum kontrolü, sinüzoidal rastgele, sinüs artı sinüzoidal, rastgele artı rastgele, uzun dalga formu referandumu ve diğer yardımcı işlevler.Her işlevsel modül, temel işlevler ve isteğe bağlı özellikler sağlar, kullanıcılar istedikleri işlevi gereksinimlerine göre özelleştirebilir.Basit kullanım, zengin kontrol işlevi, gelişmiş analiz işlevi ve raporlama işlevi, donanım ve donanımın yükseltilmesi kolay ve yüksek güvenilirlik, bu nedenle şirketimizin titreşim denetleyicisi uygun maliyetlidir.

Ortamı Kullan:

1. Sistem güç kaynağının üç fazlı güç kaynağı: AC380V±10%/50Hz 30KW

2. Sıcaklık aralığı: 0℃～40℃

3. Nem aralığı: %0-90, açıklanmadı

4. Kurulum yeri düz zemin, aşındırıcı gaz olmamalı, daha az toz olmalı, bir klima olması en iyisidir.

5. Titreşim test sistemi, laboratuvara tahsis edilmiş bir topraklama ile donatılmalıdır.Toprak-toprak direnci 4Ω'den azdır.

6. Kullanıcılar ilgili yayıcıları, forklifti hazırlamalıdır.

Teknik parametreler
