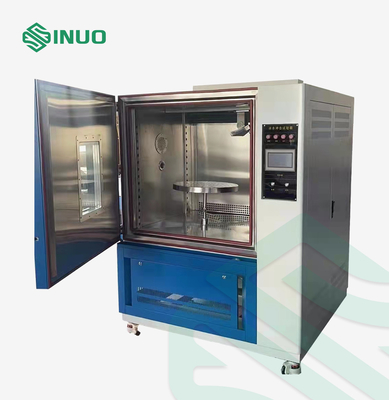

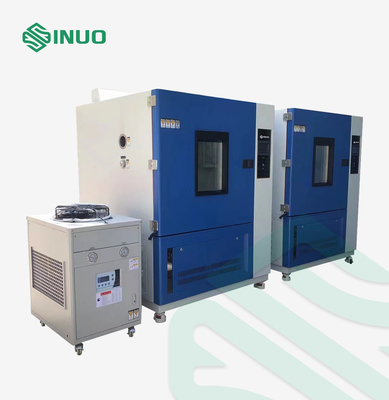

VW 80000 Termal Şok Test Odası Sıçrayan Su Test Cihazı MBN LV 124-2 K-12

VW 80000 Termal Şok Test Odası Sıçrayan Su Test Cihazı MBN LV 124-2 K-12

Marka Adı:	Sinuo
Model Numarası:	SN4421
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

uygulanan standart:

MBN LV 124-2, VW-80000, vb.

Örnek test:

Araç bileşenleri

Nominal Dahili Hacim:

800L veya özelleştirilmiş

Isıtma Sıcaklığı:

Oda sıcaklığı 10 °C ~ 120 °C

ısıtma hızı:

RT+10°C ~105°C≤15dk

Su akışı:

Sıçrama / meme başına 3-4 litre

Test döngüsü:

Her 30 dakikada bir 3 sn sıçrama

su sıcaklığı:

0-4℃

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

20 takım/ay

Vurgulamak:

VW 80000 termal şok test odası

MBN LV 124-2 K-12 termal şok test odası

VW 80000 sıcaklık şoku test odası

Ürün Tanımı

MBN LV 124-2 K-12 Sıçrayan Su Test Cihazlı Termal Şok

Uyumlu Standartlar ve Maddeler

MBN LV 124-2 2013-08 “3,5 tona kadar Binek Araçlarda Elektrikli ve Elektronik Bileşenler- Genel Gereklilikler, Test Koşulları ve Testler-Bölüm 2: Çevresel Gereklilikler” madde 9.12 K-12 Sıçrayan Su ile Termal Şok

VW-80000:2009-10 “3,5 tona kadar Motorlu Taşıtlarda Elektrikli ve Elektronik Bileşenler Genel Gereksinimler, Test Koşulları ve Testler” madde 11.12 K-12 Sıçrayan Suyla Sıcaklık Şoku

ISO16750-4:2006 “Karayolu araçları - Elektrikli ve elektronik ekipman için çevresel koşullar ve testler-Bölüm 4: İklimsel yükler” madde 5.4.2 Buzlu su şoku testi.

GB/T28046.4-2011 “Karayolu araçları - Elektrikli ve elektronik ekipman için çevresel koşullar ve testler-Bölüm 4: İklimsel yükler” madde 5.4.2 Buzlu su şoku testi.

Ekipmana Genel Bakış

Örnekler ve Kısıtlamalar:Otomotiv elektrik ve elektronik aksamlarının boyutları belirlenecek.Bu test ekipmanı yanıcı, patlayıcı, uçucu maddelerin test edilmesini yasaklar;depolanmış aşındırıcı maddelerin testi;biyolojik depolama testleri;güçlü elektromanyetik emisyon numunelerinin saklanması testleri.

Başvuru:Bu test, su birikintilerinden geçerken meydana gelen sıçrama suyuna maruz kaldığında bileşenin yükünü simüle eder.Test, su vasıtasıyla şok tipi soğutmaya tabi tutulduğunda bileşenin çalıştığını doğrulamaya yarar.Bu, kış aylarında su yollarında sürerken olur.Arıza modları, farklı sıcaklık genleşme katsayılarının neden olduğu malzemelerin mekanik çatlaması veya conta arızalarıdır.

Prensip:Test sıcaklığına kadar ısıtılan numuneye deiyonize su (0-4°C, ağırlıkça %3 Arizona tozu içeren musluk suyu, ince, ISO 12103-1'e göre püskürtün. Sürekli karıştırma sağlanacaktır), numuneden 300-350 mm mesafe.Her sıçrama süresi 3 s ve su akışı sıçrama/meme başına 3-4 litredir.Geçiş süresi ＜20 s (DUT'nin sıcaklık depolama ve sıçrama arasında manuel geçişi için) (yalnızca ISO 16750-4 ve GB/T28046.4 tarafından gereklidir).

Ortamı Kullan:Ortam sıcaklığı +25 °C, bağıl nem ≤ %85 R.H ve test odasında numune olmaması koşulunda ölçülen değer.

Yapı:Oda tipi yapı, ısıtma ve buzlu su etkisi, ortada bölmeler ile iki odacıkta tamamlanmıştır.

Teknik parametreler

Nominal Dahili Hacim	800 L veya özelleştirilebilir
İç Hazne Etkili Boyutu	800× 800×1000(mm) veya gerçek tasarıma tabi
Isıtma kutusu alanı	Sağ Taraf
numune tutucu boyutu	belirlenecek
Dış boyut	150012201780(mm) G×D×Yveya gerçek tasarıma tabi
Ağırlık	500kgveya gerçek tasarıma tabi
çalışma gürültüsü	≤75db, makinenin önünde makineden 1 metre ve yerden 1,2 metre uzaklıkta ölçülür
Maksimum güç	6kwveya gerçek tasarıma tabi
maksimum akım	40Aveya gerçek tasarıma tabi
Güç kaynağı	AC380V tek fazlı R, N + koruma toprağı; %10 V'luk izin verilen voltaj dalgalanma aralığı; Frekans izin verilen dalgalanma aralığı 50±0.5HZ; TN-S modu güç kaynağı veya TT modu güç kaynağı; Koruyucu topraklama teli topraklama direnci 4Ω'den az Kullanıcının, kurulum sahasındaki ekipman için ilgili kapasitedeki hava veya güç anahtarını yapılandırması gerekir ve anahtar bağımsız olarak kontrol edilmelidir. Güç örneğini kutuya yerleştirmek için ekipman kullanıldığında, örnek güç kaynağı harici güç kaynağını kullanmalı ve makinenin güç kaynağı doğrudan kullanılmamalıdır;
Isıtma sıcaklık aralığı	Rt 10 °C ~ 120 °C, ayarlanabilir
ısıtma hızı	RT+10°C ~105°C≤15dk
Su akışı	Sıçrama / meme başına 3-4 litre

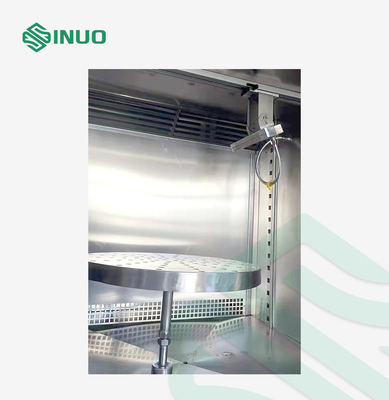

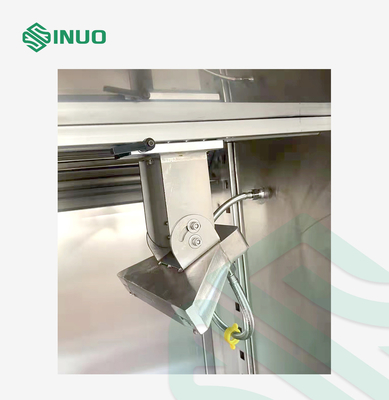

Sıçrama nozulu	MBN LV 124-2 şekil 31'e göre yapılmıştır (veya VW8000 şekil 38, vb.) DUT'nin genişliği, tek bir püskürtme nozulu sıçrama genişliğinden çok daha büyükse, DUT'ye su sıçratmak için birden fazla püskürtme nozülü bir sıra halinde düzenlenmelidir.
Sıçrama modu	Nozul püskürtme DUT yatay
sıçrama suyu sıcaklığı	0-4℃, Soğutma kompresörü + karışım suyu pompası
Sıçrama için test ortamı	%3 içeren musluk suyu.Arizona tozuağırlıkça, ince, ISO 12103-1'e göre.Kalıcı karıştırma sağlanacaktır.
Nozulun DUT'a olan mesafesi	300~350mm
Yerleştirilebilecek numune sayısı	Tek veya Çoklu [genel boyut G × Y × D300 × 400 × 500 (mm) aralığındadır]
Test döngüsü	Her 30 dakikada bir 3 sn.Çevrim süresi, MBN LV 124-2 şekil 30'da veya VW8000'de şekil 37'de gösterildiği gibi ayarlanabilir.
Döngü sayısı	100, ayarlanabilir
Nozul düzeni	Numuneye bakan iç bölmenin sol tarafında sıralanmış
Test numunesi fiksasyonu	Haznedeki montaj çerçevesine sabitlenir, yön, yükleme yönünün yönü ile aynıdır.
oda yapısı	İç hazne malzemesi: SUS316# paslanmaz çelik 1,2 mm kalınlığında; Dış oda malzemesi: SUS304# paslanmaz çelik 1.0 mm kalınlığında; Isıtma üfleme kutusu: SUS304# paslanmaz çelik 1.0mm kalınlığında, içte ve dışta iki katman, ortada ısı yalıtım malzemesi, test odasının sağ tarafında yer alır.; Kontrol kutusu ve test odası bir bütündür; Püskürtme suyu, test odasının alt kısmında geri kazanılır; Püskürtme memesi, test odasının sol tarafında yer alır ve bir taraftan sabitlenir; Test odasının alt kısmı, kanal çeliği ile bir ağ yapısına kaynaklanır, üst yüzey, numune montaj çerçevesi şasisini monte etmek için çelik levha ile döşenir ve test odasının sağ tarafında açık delikli bağlantı üfleme ısıtma sistemi.
oda kapısı	Tek kapı Patlamaya dayanıklı tutamak Sis şeffaf pencere Pencere sileceği
gözlem penceresi	Kapıda bulunur, boyutu 600x600mm
Aydınlatma	İç mekan aydınlatması
Kontrol Paneli	Kontrol insan-makine arayüzü, güç anahtarı, aydınlatma anahtarı, yedek 7 inç insan-makine arayüzü
Güç dağıtım kontrol kabini	Toplam güç devre kesicisi, insan-makine arabirim denetleyicisi, güç dağıtım panosu, soğutma fanı, aşırı sıcaklık koruyucusu, su pompası.
Su geri kazanım sistemi	Su tasarrufu sağlamak için alt geri dönüşüm döngüsünü kullanın
Çamur su tedarik sistemi	SUS316 # paslanmaz çelik, çamurlu su besleme suyu deposunu yapmak için kullanılır ve çamur suyu kristalleşme önleyici karıştırma cihazı, çamur suyu besleme suyu pompası ve su besleme borusu basınç düzenleme cihazı, sabit basınç sabit akım beslemesini sağlamak için sağlanır. sprey.
çamur su takviyesi	Elle, hazırlanan çamurlu su doğrudan çamur tankına verilebilir.
Boru temizleme sistemi	Boru hattı toprağının tıkanmasını önlemek için testten sonra su beslemesi otomatik olarak başlayacak ve boru hattındaki toprak temizlenecektir.Profesyonel temiz su kaynağı solenoid valfi.
Su tedarik etmek	Doğrudan su borusuna bağlı, gerekli su besleme basıncı ≥ 2kgf/cm2
Elektrik kontrol sistemi
kontrolör	LCD dokunmatik ekran denetleyicisi Isıtma döngüsü, püskürtme döngüsü, pompa eylemi, temizleme eylemi vb.
Soğutma sistemi	France Tecumseh kompresörünü kullanma
İletişim	Test verilerini kaydetmek için izleme ve uzaktan kontrol sistemi olarak kullanılabilir
Operasyon modu	Program modu / ayar modu
Ayar modu	Çince / İngilizce arayüz, dokunmatik giriş
operasyon Kontrol	Harici işlem, anahtar sinyali konektörünü durdurur, gücü açtıktan sonra, denetleyiciye eylemi yürütmesi veya durdurması için komut vermek için konektörü kısa devre yapın
Emniyet koruması
sprey pompası	Aşırı yük koruması, kısa devre koruması
Güç	Sızıntı koruması, aşırı yük ve kısa devre koruması
karıştırma motoru	Aşırı yük koruması, kısa devre koruması
Depolama ortamı gereksinimleri	Ortam sıcaklığı 0 °C ~ +35 °C arasında tutulmalıdır.
Kurulum yeri gereksinimleri	Test odasının sol ve sağ yan duvar panelleri duvardan 800 mm'den az olmayacak ve ön duvardan duvara olan mesafe 1000 mm'den az olmayacaktır.Projenizin ilerlemesini etkilememek için lütfen ekipmanın kapı veya geçit, asansör vb. İçeri girip giremeyeceğini onaylayın.
Taşıma modu	Tüm makinenin taşınması

Sorular

S: nedirİç Hazne Etkili Boyutu bu cihaz için?
A: özelleştirilebilir

S: Bu cihaz için su geri kazanım sistemi nedir?
C: Su tasarrufu sağlamak için alt geri dönüşüm döngüsünü kullanır.
