IEC 60529 Su Püskürtme Giriş Koruması Test Ekipmanı IPX1 IPX6 Nem Odası

IEC 60529 IPX1 - IPX6 Su Girişi Nem Test Odası

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX1, IPX2, IPX3, IPX4, IPX5 ve IPX6

Ekipmana Genel Bakış

Ortamı Kullan:

Güç kaynağı: AC220V±5%/50Hz, 10KVA veya müşterinin yerel güç kaynağı gereksinimlerini karşılayın.

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.

Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, ev aletleri, iletişim ürünleri, dış aydınlatma ve sinyal cihazları vb.

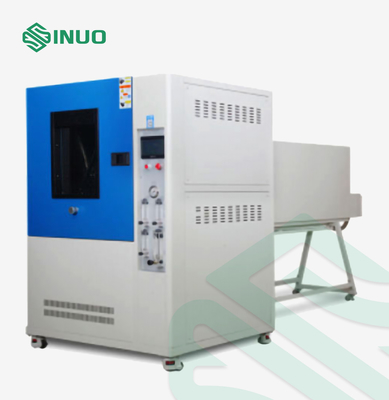

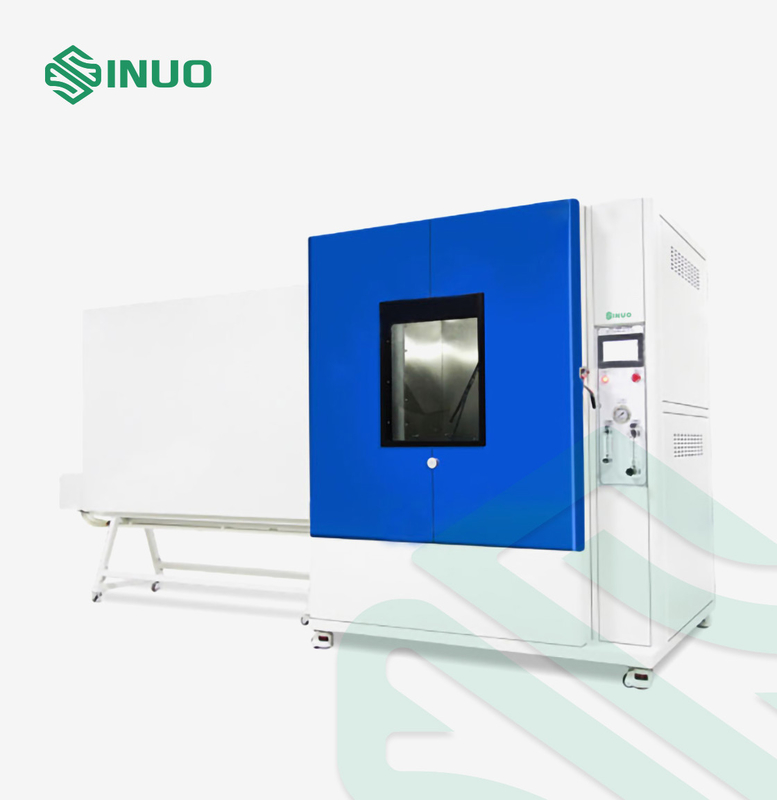

Yapı:Test ekipmanı, bir şasi, bir dikey damlama mekanizması, bir salınımlı borulu su püskürtme mekanizması, bir su jeti mekanizması, bir tünel, bir elektrik kontrol kabini ve bir döner tabladan oluşmaktadır.Dikey damlama mekanizması iç haznenin üstüne monte edilmiştir.Salınım mekanizması iç haznenin ortasına yerleştirilmiştir, iki ucu iç haznenin yan duvarlarına sabitlenmiştir.Su jeti mekanizması sol tarafta bulunur ve nozul ile numune arasındaki mesafeyi sağlayan uzun tünel ile iç hazneye bağlanır.Numune döner tabla üzerine yerleştirilir, döner tabla, IPX1~IPX6 testi için motorun 1 r/dak'lık bir dönüş hızında döndürülmesiyle döndürülür, numune muhafazasının her yöne sıçraması veya tüm uygulanabilir yönlerden püskürtülmesi sağlanır. ;ve döner tablanın yüksekliği, iğneden numuneye olan test mesafesini eşleştirmek için manuel olarak ayarlanabilir.Tüm bu sistem, iğne deliği tıkanmasını önlemek için bir su filtreleme temizleme cihazı ile donatılmıştır.Ve test sistemi oda tipi yapıyı benimser.

Başvuru:

Elektronik ve elektrikli ürünlerin bileşenleri, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın koruyucu performansını doğrulamak için:

IPX1 ve IPX2 derecelerinde su damlaması

IPX3 ve IPX4 derecelerinde su püskürtme ve sıçrama.

IPX5 ve IPX6 derecelerinde su jetleri

Prensip:Su besleme akışını kontrol ederek damlama, su püskürtme veya su jeti hızının standart gerekli değere ulaştığından emin olun ve suya batırılmış numunenin derinliğini kontrol ederek eşdeğer basınca ulaşın, bütün üzerinde düzgün bir su akışı veya basınç oluşturun muhafazanın alanı.

Teknik parametreler

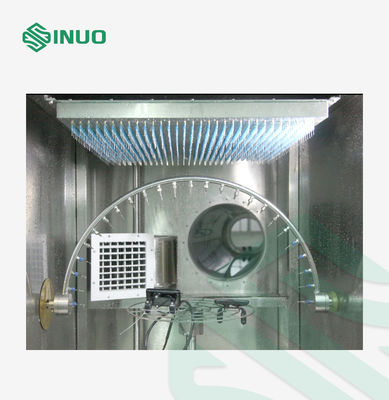

1. Dikey damlama mekanizması
Damlama Alanı	WD=600×600mm, diğer boyutlar özelleştirilebilir
Damla Yüksekliği	İğnenin numuneye 200 mm mesafesi, döner tablanın yüksekliğini ayarlayarak veya numuneyi kaldırarak elde edilir.
Damlama Hızı (Su akışı)	1+0.5 0mm/dak veya 3+0.5 0mm/dak ayarlanabilir
İğne İğne Deliği Açıklığı	Φ0,4 mm
Damlama Deliği Aralığı	20mmx20mm
Damlama Kutusu Konumu	İç bölmenin üst kısmında bulunur, sabit
2.Salınımlı tüp su püskürtme mekanizması
Salınımlı Tüp	R400, R200 isteğe bağlıdır, paslanmaz çelikten imal edilmiştir
İğne İğne Deliği Açıklığı	Φ0,4 mm
Püskürtme Delikleri Dağıtımı	IPX3: merkez noktasının her iki yanında 60°'lik bir yay üzerinde (120°) IPX4: yarım dairenin tüm 180°'si boyunca Delik aralığı: 50mm
IPX3/4 Anahtarlama	Belirli sayıda kör delik iğnesini veya açık delik iğnesini değiştirerek geçiş yapma
salınım açısı	IPX3:120°(±60°)； IPX4:350°(±175°)
salınım hızı	IPX3:4s /döngü (2×120°); IPX4:12s /döngü (2×350°);
Su akışı	1-10L/dak ayarlanabilir

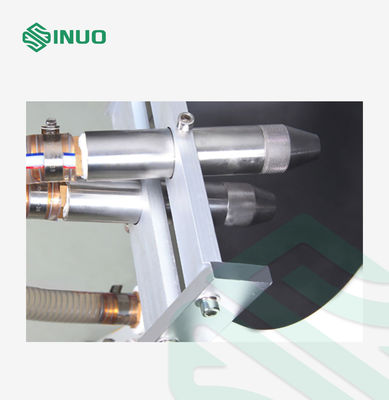

3. Su jeti mekanizması
Su Jeti Yönü	Yatay
Nozul İç Çapı	IPX5:Ф6.3mm；IPX6:Ф12.5mm
Teslimat oranı	IPX5: 12.5±0.625L/dak;IPX6: 100±5 L/dk, debimetre rotametre ile manuel olarak ayarlanabilir
Nozuldan Muhafaza Yüzeyine Uzaklık	2.8m ((Nozuldan döner tablanın merkez yüzeyine kadar olan mesafe, standart 2.5-3m gerektirir)
Nozul Sabit Yöntemi	Mekanik sabitleme
4. Genel
Basınç ölçer	0~0.25MPa, görüntülenebilir
Test süresi	0.01S～99.9 dak, önceden ayarlanabilir
döner tabla	Çap: Φ400mm;dönüş hızı: 1r/dak, 4 açıda durabilir, kaldırma yüksekliği: 350-600 mm, yatak kapasitesi: ≤50kgs
Oda Malzemesi	İç hazne ve tünel paslanmaz çelikten imal edilmiştir.
Su Sirkülasyon Sistemi	Test, haznede işlenir, ekipmanın içinde bir su deposu vardır, su geri dönüştürülebilir.Ve iç hazne bir su toplama cihazına sahiptir, test suyu şasi aracılığıyla otomatik olarak su depolama tankına toplanır.Su girişi, su deposundaki şamandıra valfi aracılığıyla otomatik olarak kontrol edilebilir, sistem yüksek ve düşük su seviyesi alarm algılama alarmları verebilir, bu da kuru su sıkıntısı nedeniyle pompanın hasar görmesini etkili bir şekilde önleyebilir.Ayrıca su giriş konumunda temizleme filtre cihazı bulunmaktadır.
Emniyet koruması	Faz sırası koruması, kaçak koruması, su sıkıntısı koruması, anormal koruma.
