Su Girişi Test Cihazları IPX1 IPX8 Giriş Koruma Test Sistemi

IEC 60529 IPX1 - IPX8 Su Girişine Karşı Koruma Test Sistemi

Uyumlu Standartlar ve Maddeler

IEC 60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7,IPX8

Ekipmana Genel Bakış

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, ev aletleri, iletişim ürünleri, dış aydınlatma ve sinyal cihazları vb.

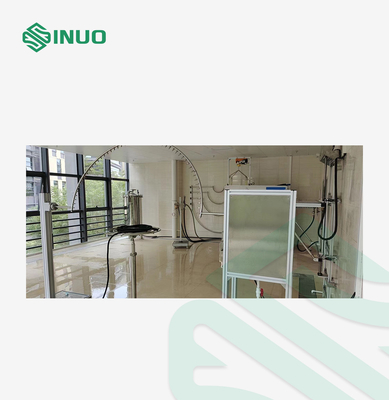

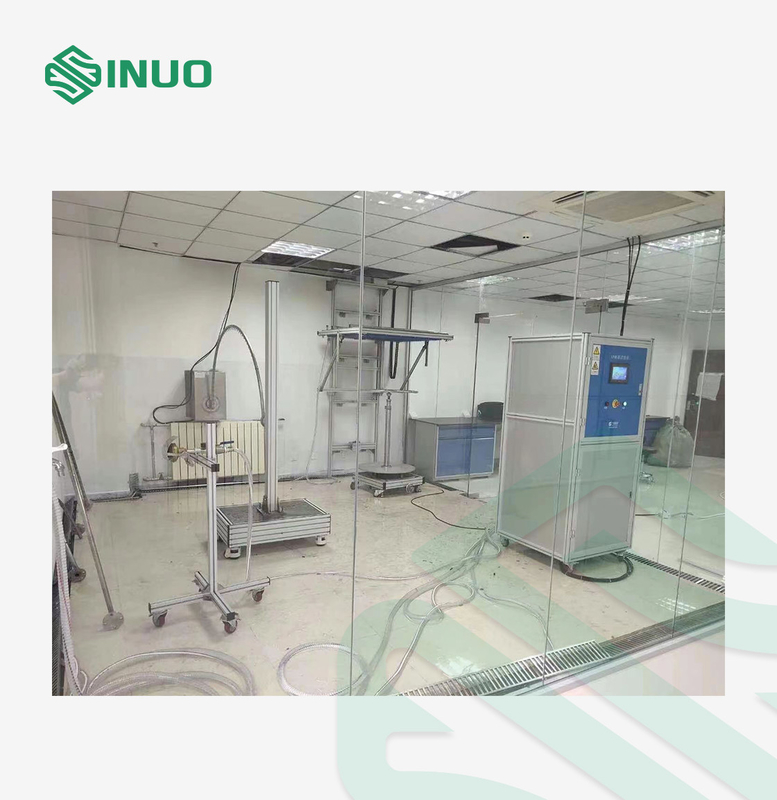

Yapı:Test ekipmanı bir damlama mekanizması, bir salınım mekanizması, bir su jeti mekanizması, bir daldırma tankı, bir elektrik kontrol kabini ve bir döner tabladan oluşmaktadır.Damlama kutusunun braketi duvara asılıdır ve motor tarafından otomatik olarak kontrol edilen kaldırabilen düşme önleme işlevine sahiptir.Salınım mekanizmasının bir ucu duvara, diğer ucu ise zemin desteğine sabitlenerek motor tahriki ile borunun salınım yapması sağlanmaktadır.Meme, zemin standı desteğine sabitlenmiştir.Su deposu ve elektrikli kontrol parçası entegre edilmiştir, numune sepetinin kaldırılması elektrikli vinç ile tahrik edilmektedir.IPX1 ~IPX6 testi için kullanılan döner tablanın dönüş hızı ayarlanabilir ve IPX2 testi için kullanılan 15° eğilebilir.Test ekipmanı, iğne deliği tıkanmasını önlemek için bir su filtresi temizleme cihazı ile donatılmıştır.Bütün bu sistem açık tip yapıyı benimser.

Başvuru:

Elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın koruyucu performansını doğrulamak için:

IPX1 ve IPX2 derecesinde damlayan su

IPX3 ve IPX4 derecelerinde su püskürtme ve sıçrama.

IPX5 ve IPX6 derecesinde su jetleri

IPX7 derecesinde suya geçici daldırma

IPX8 derecesinde suya sürekli daldırma

Prensip:Su besleme akışını kontrol ederek su damlası, su spreyi veya su jeti hızının standart gerekli değere ulaşmasını sağlayın ve suya daldırılan numunenin derinliğini kontrol ederek eşdeğer basınca ulaşın, bütün boyunca üniform bir su akışı veya basınç oluşturun. muhafaza alanı.

Ortamı Kullan:

Güç kaynağı: AC380V±%5/50Hz, 15KVA veya müşterinin yerel güç kaynağı gereksinimlerine uygun.

Kullanım yeri: sıcaklık 15-35 ° C, bağıl nem %25-%75, atmosferik basınç 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya priz) ile donatılmalı, zeminin düz olmalı ve su alma ve boşaltma işlevi iyi olmalıdır.

Su kaynağı: su temizleme filtresi ile donatılmış saf olmayan temiz su veya musluk suyu.

Teknik parametreler

1. Elektrik Kontrol Kabini ve Su Daldırma Tankı
Elektrik Kontrol Kabini	Akış algılama: elektronik akış ölçer akış sinyali geri bildirimi Akış ayarı: Dokunmatik ekranda ayarlayın Denetleyici: Mitsubishi PLC İnsan makine arayüzü: 7 inç, renkli dokunmatik ekran Kontrol fonksiyonu: sabit akım su kaynağı, sabit basınçlı su kaynağı, dikey damla yağmur kontrolü, salınımlı yağmur kontrolü, su püskürtme ve jet kontrolü, sürekli daldırma kontrolü, döner tabla dönüş kontrolü, test süresi kontrolü, vb. Koruma fonksiyonu: kaçak koruması, aşırı yük koruması, kısa devre koruması
Uygulama alanı	IPX1-6 testi, IPX7 geçici daldırma testi, IPX sürekli daldırma testi için su temini ve kontrolü
Su Temini Yöntemi	Sabit akışlı su kaynağı, sabit basınçlı su kaynağı
Su Temini Kontrol Süreci	Elektronik akış ölçer ve dijital basınç göstergesi, kullanıcı dokunmatik ekranda akış ve basınç değerlerini ayarladıktan sonra mevcut değerleri gerçek zamanlı olarak izler, veriler veri dönüştürme yoluyla PLC'ye okunur ve ardından su pompası hızı frekans aracılığıyla ayarlanır dönüştürücü.Sistemde iki su kaynağı kanalı vardır: bir büyük akış kolu ve bir küçük akış kolu.
Büyük Akış Şubesi	◆ IPX5/6 kuvvetli su jeti testine tabidir ◆ Akış aralığı: 10-100L/dk ◆ Akış doğruluğu: ±0,5L/dk ◆ Debimetre: türbin debimetre ◆ Su pompası: paslanmaz çelik santrifüj pompa
Küçük Akış Şubesi	◆ IPX1/2/3/4 su püskürtme testi için geçerlidir ◆ Akış aralığı: 1-10L/dk ◆ Akış doğruluğu: ±0,5L/dk ◆ Debimetre: küçük türbin debimetre ◆ Su pompası: paslanmaz çelik santrifüjlü su pompası ◆ Basınç aralığı: 0,1-3Kg/cm2 ◆ Basınç göstergesi: dijital gösterge, dijital basınç göstergesi kullanılarak
Daldırma Tankı / Su Depolama Tankı	◆ IPX1-6 testinin ve IPX7 & IPX8 daldırma testinin su beslemesi için kullanılabilir ◆ Hacim: 500L ◆ Depo boyutu: G600mmXD600mmXY1400mm ◆ Gözlem penceresi: temperli cam pencere ◆ Gözlem Penceresi boyutu: G200mmXY1250mm ◆ Derinlik göstergesi: paslanmaz çelik ölçek ◆ Ölçek uzunluğu: 1300 mm, çözünürlük 1 mm ◆ Seviye kontrolü: şamandıra anahtarı + taşma borusu
Su Temini Boru Hattı	Sistemin su beslemesi her ekipmana ayrı ayrı elektromanyetik su vanası ile kontrol edilen, saha yerleşimine göre PVC hortumlar aracılığıyla her ekipmana dağıtılır.Su temini boru hattı bir tahliye vanası ile kurulur.Test tamamlandıktan sonra nargiledeki su otomatik olarak boşaltılır.
filtre	Paslanmaz çelik kasa, ince filtre elemanı
Emniyet koruması	Faz sırası koruması, kaçak koruması, su kesintisi koruması, anormal koruma
2. IPX1/2 Dikey Su Damlama Kutusu Test Cihazı
Damlama Alanı	WD=1000×1000mm, diğer boyutlar özelleştirilebilir
Damlama Yüksekliği	İğnenin numuneye 200 mm mesafesi kızılötesi sensör tarafından otomatik olarak ölçülür
Damlama Hızı / Su Akışı	1+0,5 0mm/dak veya 3+0,5 0mm/dak arasında geçiş yapılabilir, yağmur dijital olarak kontrol edilir
İğne İğne Deliği Açıklığı	Φ0.4mm
Damlama Deliği Aralığı	20mm×20mm
Damlama Kutusu Kaldırma	Motorla tahrik edilen, 1100-1800 mm arasında ayarlanabilen vidalı kılavuz, sorunsuz kaldırma ve kendinden kilitleme sağlar
Test zamanı	0-99.9dk, önceden ayarlanabilir

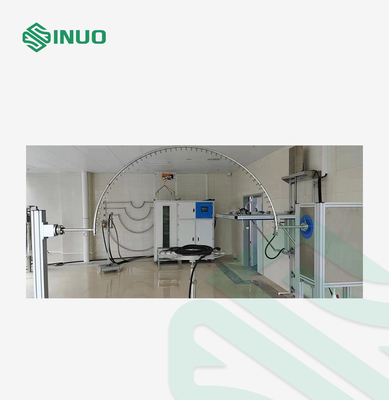

3. IPX3/4 Salınımlı Tüpler Su Püskürtme Test Cihazı
Salınımlı Boru Yarıçapı	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm opsiyoneldir, paslanmaz çelikten imal edilmiştir.
İğne İğne Deliği Açıklığı	Φ0.4mm
Püskürtme Delikleri Dağılımı	IPX3: merkez noktanın her iki yanında 60°'lik bir yay üzerinde (120°) IPX4:yarım dairenin tüm 180°'si boyunca Delik aralığı: 50mm
IPX3/4 Anahtarlama	Belirli bir sayıda kör delik iğnesi veya açık delik iğnesi değiştirerek değiştirme
Salınım Açısı	IPX3:120°(±60°)); IPX4:350°(±175°)
Salınım Hızı	IPX3:4s /döngü(2×120°); IPX4:12s /döngü(2×350°);
Su akışı	1-10L/dak ayarlanabilir
Test zamanı	0.01S~99.9 dk, önceden ayarlanabilir
4. IPX3/4 El Tipi Su Püskürtme Nozulu
Püskürtme Memesi Parametreleri	Dış çap: Ф102mm, küresel çap: SФ75.5mm, merkezde 1 delik, 30° aralıkta 12 delikli 2 iç daire, 15° aralıkta 24 delikli 4 dış daire, toplam 121 delik Ф0.5mm, pirinç.
Su akışı	10L/dak±5%, akış ölçer rotametre ile manuel olarak ayarlanabilir, elektronik akış ölçer isteğe bağlı olabilir
Basınç	50~150Kpa, basınç göstergesi ölçüm aralığı: 0~0.25Mpa
Hareketli Kalkan	Alüminyumdan yapılmıştır, sökülebilir
Su Püskürtme Yönü	Su püskürtme açısı ayarlanabilir, IPX 3&4 püskürtme başlığı, IPX 5&6 hortum başlığı ile aynı desteği paylaşır
Test süresi	0.01S~99.9 dk, önceden ayarlanabilir
5. IPX5/6 El Tipi Su Jeti Nozulu
Hortum Nozulu Parametreleri	IPX5: Ф6,3 mm;IPX6: Ø12,5 mm
Su akışı	IPX5: 12,5±0,625L/dk;IPX6: 100±5 L/dak, akış ölçer rotametre ile manuel olarak ayarlanabilir, elektronik akış ölçer isteğe bağlı olabilir
Memeden Muhafaza Yüzeyine Mesafe	2,8 m ((nozuldan döner tablanın merkez yüzeyine olan mesafe, standart 2,5-3 m gerektirir)
Su Jeti Yönü	Su püskürtme açısı ayarlanabilir
Meme Sabit Yöntemi	IPX 5&6 hortum başlığı ve IPX 3&4 püskürtme başlığı aynı destek üzerine sabitlenmiştir
Basınç ölçer	0~0.25MPa, görüntülenebilir
Test süresi	0.01S~99.9dak, önceden ayarlanabilir
6. IPX7 Geçici Daldırma Odası
Hazne Boyutu ve Hacmi	İç bölme boyutu: WDH=600*600mm*1400mm,500L
En Yüksek Test Suyu Derinliği	1200 mm, ölçekli, ölçeğin çözünürlüğü: 1 mm
Sepet Ölçüsü	Paslanmaz çelik asılı sepet: WD=500×500mm
Kaldırma Kontrolü	Elektrikli vinç tarafından kontrol edilir
Test süresi	Manuel kontrol
Gözlem Penceresi	Temperli cam pencere, pencere boyutu: G200mmXY1200mm
7. IPX8 Sürekli Daldırma Kabı
Operasyon Yöntemi	Önceden ayarlanmış parametreler, otomatik basınçlandırma, otomatik basınç tahliyesi
Konteynır boyutu	İç boyut: Ф600×1200mm, genel: WDH=800×980mm×1850mm
Su Derinliği Test Aralığı	0-50 m
Hava Basıncı Karşılık Gelen Ayar Aralığı	0-0.5MPa, basınç sensörü ile otomatik olarak ayarlanabilir, doğruluk: 0.001MPa
Emniyet Valfi Tahliye Basıncı	0.55MPa
Test süresi	0-9999 dakika
8. Pikap
Çap	Φ600mm
Dönme hızı	1 dev/dak
Taşıma kapasitesi	≤50kg
Diğer özellikler	Su geçirmez, 15° eğilebilir, kaldırma destek çerçevesi ile
