IPX3 IPX6 Su Püskürtme Test Odası Jet Nozul IP Kodu Test Odası

IEC 60529 IPX3 - IPX6 Su Püskürtme Jet Nozulu IP Kodu Test Odası

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IP5 & IP6

Ekipmana Genel Bakış

Ortamı Kullan:

Güç kaynağı: AC220V±5%/50Hz, 10KVA veya müşterinin yerel güç kaynağı gereksinimlerini karşılayın.

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmış olmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.

Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, ev aletleri, iletişim ürünleri, dış aydınlatma ve sinyal cihazları vb.

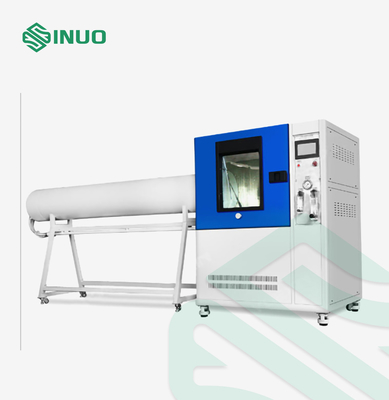

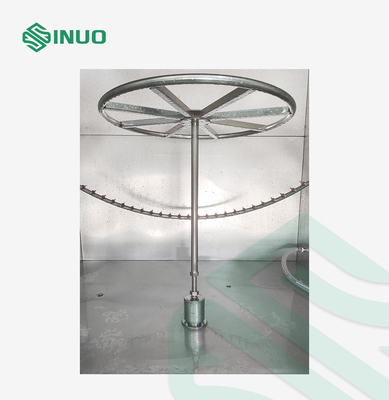

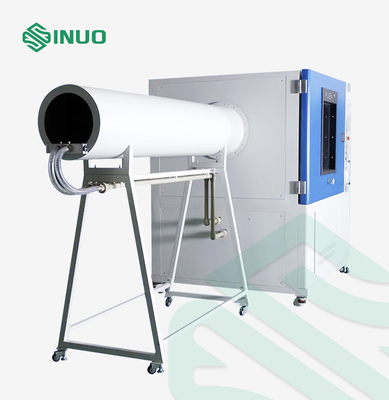

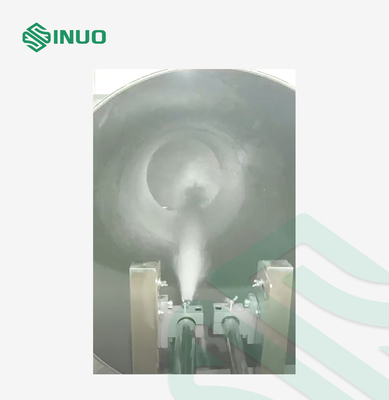

Yapı:Test ekipmanı bir şasi, bir salınımlı borulu su püskürtme mekanizması, bir su jeti mekanizması, bir tünel, bir elektrik kontrol kabini ve bir döner tabladan oluşmaktadır.Salınım mekanizması iç haznenin ortasına yerleştirilmiştir, iki ucu iç haznenin yan duvarlarına sabitlenmiştir.Su jeti mekanizması sol tarafta bulunur ve nozul ile numune arasındaki mesafeyi sağlayan uzun tünel ile iç hazneye bağlanır.Numune döner tabla üzerine yerleştirilir, döner tabla, numunenin muhafazasının her yöne sıçramasını veya tüm uygulanabilir yönlerden püskürtülmesini sağlamak için 1 r/dak'lık bir dönüş hızında motor tahriki ile döndürülür;ve döner tablanın yüksekliği, iğneden numuneye olan test mesafesini eşleştirmek için manuel olarak ayarlanabilir.Tüm bu sistem, iğne deliği tıkanmasını önlemek için bir su filtreleme temizleme cihazı ile donatılmıştır.Ve test sistemi oda tipi yapıyı benimser.

Başvuru:Elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın IPX3 ve IPX4 derecesinde su püskürtme ve sıçraması ve IPX5 ve IPX6 derecesinde su jetleri altında koruyucu performansını doğrulamak.

Prensip:Su besleme akışını kontrol ederek su püskürtme ve su püskürtme hızının standart gerekli değere ulaşmasını sağlayın, numunenin muhafazasını her yöne sıçratın veya tüm uygulanabilir yönlerden püskürtün.

Teknik parametreler
