IPX1 IPX4 Su Girişi Test Cihazları Yağmur Püskürtme IP Kodu Test Odası IEC 60529

IEC 60529 IPX1/2/3/4 Yağmur Püskürtme Su Girişi IP Kodu Test Odası

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX1, IPX2, IPX3, IPX4.

Ekipmana Genel Bakış

Ortamı Kullan:

Güç kaynağı: AC380V±5%/50Hz, 15KVA veya müşterinin yerel güç kaynağı gereksinimlerini karşılayın.

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmış olmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.

Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, ev aletleri, iletişim ürünleri, dış aydınlatma ve sinyal cihazları vb.

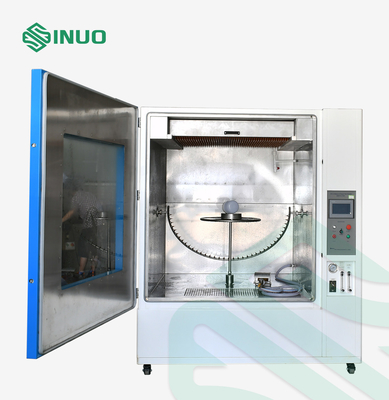

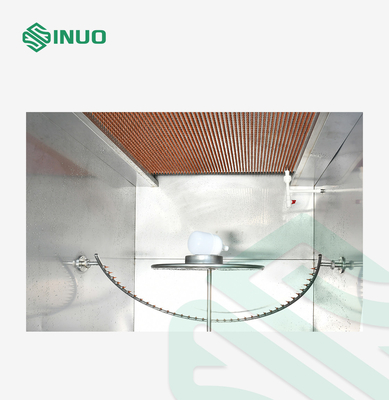

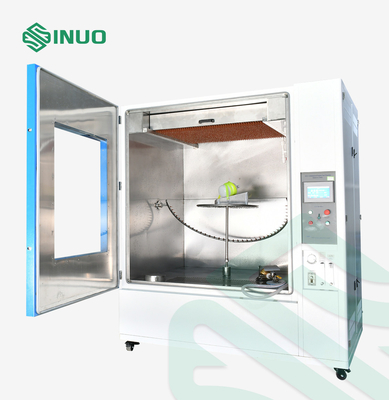

Yapı:Cihaz, bir damlama mekanizması, bir salınım mekanizması, bir elektrik kontrol kabini ve bir döner tabladan oluşmaktadır.Damlama kutusu haznenin üstüne sabitlenmiştir.Salınım mekanizması, iç haznenin içine yerleştirilmiştir ve salınan borunun sol ve sağ uçları, iç haznenin yan duvarına sabitlenmiştir.IPX1 ~IPX4 testi için kullanılan, 1d/dk dönüş hızına sahip bir döner tabla vardır;IPX2 testi için kullanılan 15° numune destek bloğu ile;Döner tablanın yüksekliği, iğneden numuneye olan 200 mm mesafeyi eşleştirerek manuel olarak ayarlanabilir.Test ekipmanı, iğne deliği tıkanmasını önlemek için bir su filtresi temizleme cihazı ile donatılmıştır.Tüm bu sistem oda tipi yapıyı benimser.

Başvuru:Elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın IPX1 ve IPX2 derecesinde damlayan su altında ve IPX3 ve IPX4 derecesinde su püskürterek ve sıçrayarak koruma performansını doğrulamak.

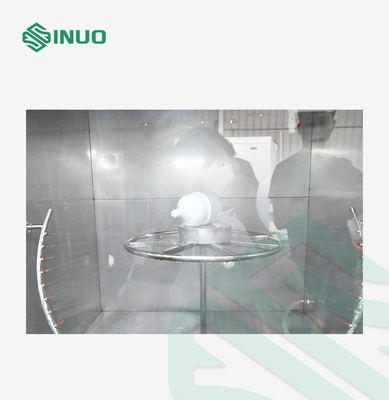

Prensip:Su besleme akışını kontrol ederek damlama hızının veya püskürtme hızının standart gerekli değere ulaştığından emin olun, test ekipmanı muhafazanın tüm alanı (IPX1 ve IPX2) üzerinde düzgün bir su damlası akışı üretebilir veya numunenin muhafazasını yapabilir her yöne sıçrayacak (IPX3 ve IPX4).

Teknik parametreler
