IEC 60529 Su Girişi Test Cihazları IPX1 IPX4 Dikey Yağmur Damlası Salınımlı Tüp

IEC 60529 IPX1~4 Dikey Yağmur Damlama ve Salınımlı Tüp Test Cihazları

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX1, IPX2, IPX3 ve IPX4.

Ekipmana Genel Bakış

Başvuru:Elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın IPX1 ve IPX2 derecesinde damlayan su altında ve IPX3 ve IPX4 derecesinde su püskürterek ve sıçrayarak koruma performansını doğrulamak.

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, ev aletleri, iletişim ürünleri, dış aydınlatma ve sinyal cihazları vb.

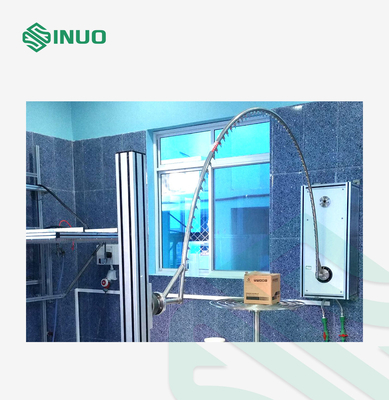

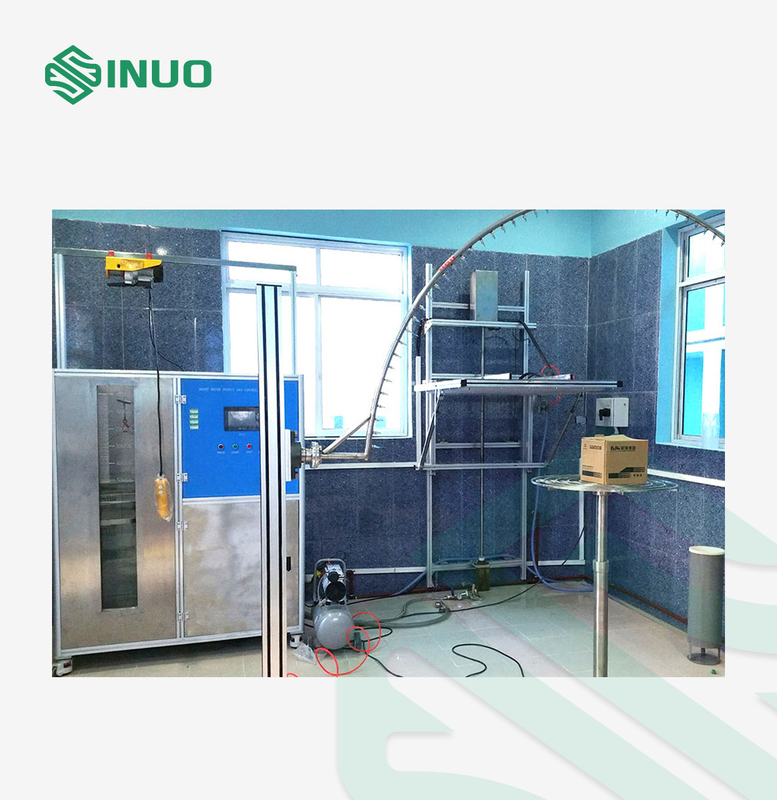

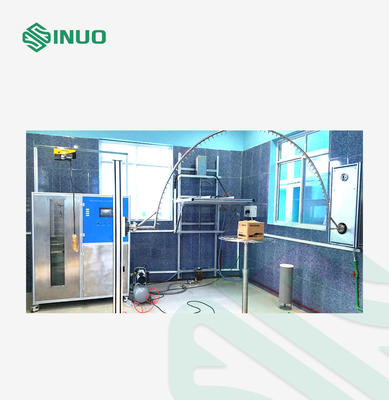

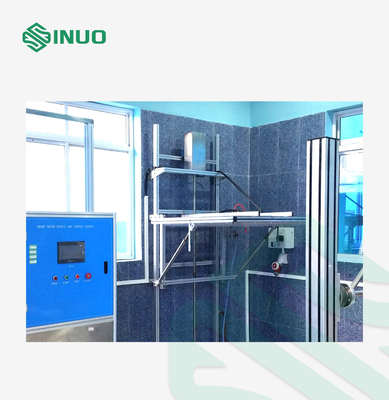

Yapı:Test ekipmanı, bir damlama mekanizması, bir salınım mekanizması, bir elektrik kontrol kabini ve bir döner tabladan oluşur.Damlama kutusunun braketi duvara asılır ve düşmeyi önleme işlevine sahiptir, bu da motor tarafından otomatik olarak kontrol edilebilir.Salınım mekanizmasının bir ucu duvara monte edilir, diğer ucu ise zemin desteğine sabitlenir, borunun motor tahriki ile salınım yapması sağlanır.Döner tabla, IPX1 ~IPX4 testi için kullanılan 1r/dak'lık bir dönüş hızına sahiptir;döner tabla, IPX2 testi için kullanılan 15° eğilebilir.Test ekipmanı, iğne deliği tıkanmasını önlemek için bir su filtresi temizleme cihazı ile donatılmıştır.Tüm bu sistem açık tip yapıyı benimser.

Prensip:Su besleme akışını kontrol ederek damlama hızının veya püskürtme hızının standart gerekli değere ulaştığından emin olun, test ekipmanı muhafazanın tüm alanı (IPX1 ve IPX2) üzerinde düzgün bir su damlası akışı üretebilir veya numunenin muhafazasını yapabilir her yöne sıçrayacak (IPX3 ve IPX4).

Ortamı Kullan:

Güç kaynağı: AC380V±5%/50Hz, 15KVA veya müşterinin yerel güç kaynağı gereksinimlerini karşılayın.

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmış olmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.

Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Teknik parametreler
