IPX9K Su Girişi Test Cihazları Jet Fan Nozul Su Nemli Test Odası

IPX9 Yüksek Basınçlı Yüksek Sıcaklık Su Jeti Fan Nozulu Test Odası

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX9, şekil 7 ila 12.

ISO20653-2013 “Karayolu araçları-Koruma dereceleri (IP kodu)-Elektrikli ekipmanın yabancı cisimlere, suya ve erişime karşı korunması” şekil 7, 8, 9 ve tablo 7 (9K) ”

DIN40050-9 “Karayolu araçları-Koruma dereceleri (IP kodu)-Yabancı cisimlere,suya ve erişime karşı koruma Elektrikli ekipman>şekil 8ve tablo 8 (9K)”

Teknik parametreler

Ekipmana Genel Bakış

Ortamı Kullan:

Güç kaynağı: AC380V±5%/50Hz, 15KVA veya müşterinin yerel güç kaynağı gereksinimlerini karşılayın.

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.

Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Örnekler ve Kısıtlamalar:Binek araçlar, otobüsler, lambalar, motosikletler ve diğer parça ve bileşenlerin yanı sıra IPX9 (IPX9K) ortamında test edilmesi gereken diğer ürünler.

Yapı:

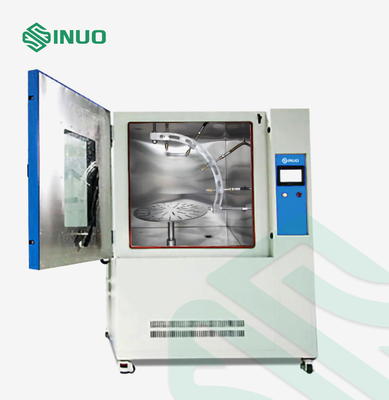

Cihaz bir şasi, bir su püskürtme mekanizması, bir yüksek basınçlı yüksek sıcaklık cihazı, bir döner tabla ve bir elektrik kontrol kabininden oluşmaktadır.

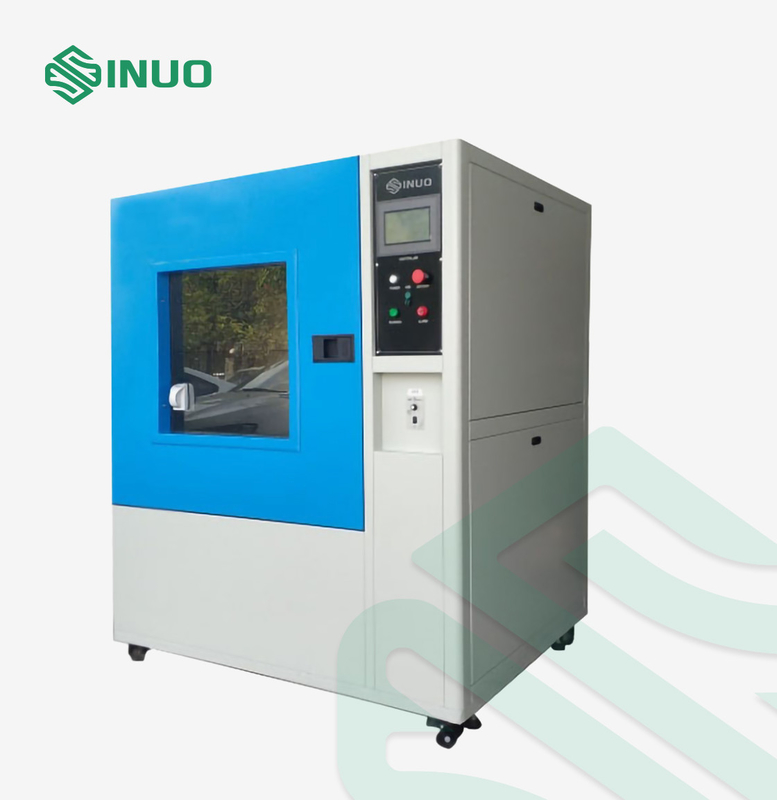

1. Haznenin dış kasası yüksek kaliteli çelik levhadan yapılmıştır.İç hazne ve döner tabla, su geçirmezlik ve korozyona karşı koruma sağlamak için SUS304 paslanmaz çelikten yapılmıştır.Test odasının kendi su sirkülasyon sistemi ve içinde su toplama cihazı bulunmaktadır.Test suyu, şase vasıtasıyla otomatik olarak su depolama tankına toplanır.Su girişi, su deposundaki şamandıra valfi aracılığıyla otomatik olarak kontrol edilebilir, sistem yüksek ve düşük su seviyesi alarm algılama alarmları verebilir, bu da kuru su sıkıntısı nedeniyle pompanın hasar görmesini etkili bir şekilde önleyebilir.

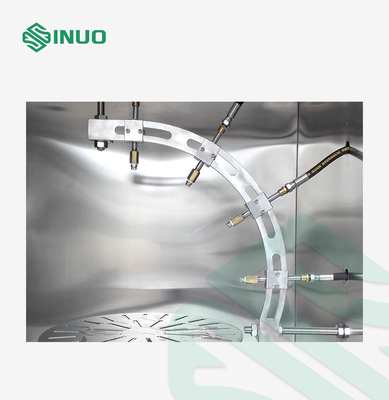

2. Halka braketinin 0°, 30°, 60°, 90° konumlarına 4 standart nozul takılır.

3. Yerleşik su ısıtma termostatı, test suyu sıcaklığının standart gereksinimleri karşılamasını sağlar.Yüksek basınçlı su, frekans dönüştürme yoluyla yüksek basınçlı su pompası tarafından sağlanır ve su jeti akışı dokunmatik ekranda önceden ayarlanabilir.

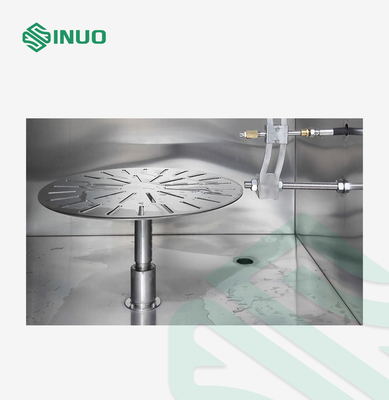

4. Test odası bir döner tabla ile donatılmıştır, döner tabla, muhafazanın tüm uygulanabilir yönlerden püskürtülmesini sağlamak için 1 d/dk'lık bir dönüş hızında motor tahriki ile döndürülür.

5. Su ısıtma, sabit sıcaklık, su basıncı, su akışı, c su püskürtme süresi, döngü programı süreci ve döner tabla dönüş eylemi, elektrik kontrol kabini tarafından kontrol edilir.

Başvuru:Koruyucu performansını doğrulamak içinın bileşenleriIPX9 (IPX9K) derecesinde yüksek basınç ve sıcaklıkta su jeti altında yol araçları, lambalar, motosikletler ve diğer parçalar.

Prensip:Su besleme akışını, sıcaklığını ve basıncını kontrol ederek su jeti hızının standart gerekli değere ulaştığından emin olun, muhafazaya IEC 60529 şekil 7, 8'de gösterildiği gibi standart test nozullarından bir su akışı ile uygulanabilir tüm yönlerden püskürtülür ve 9.
