IPX5 IPX6 Yatay Su Girişi Test Cihazları Hortum Nozulları IEC 60529 Su Püskürtme

IEC 60529 IPX5 IPX6 Hortum Nozulları Güçlü Su Püskürtme Test Odası


Uyumlu Standartlar ve Maddeler


IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX5 ve IPX6.

Ekipmana Genel Bakış

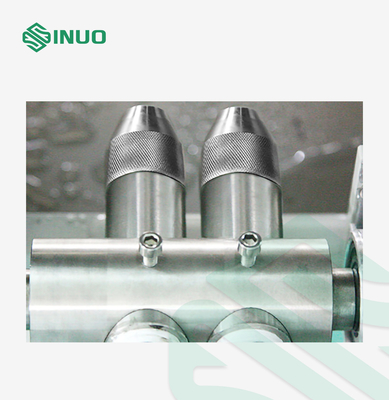

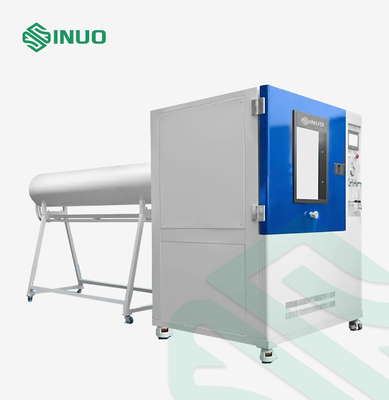

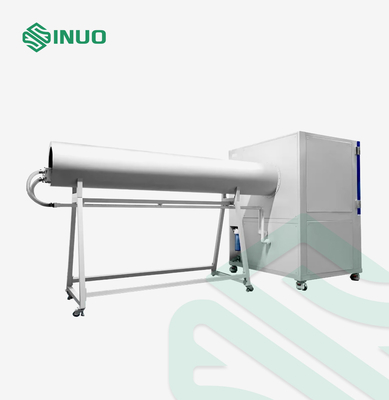

Yapı:Test ekipmanı, bir su jeti mekanizması, bir elektrik kontrol kabini ve bir döner tabladan oluşur.Su jeti mekanizması iç haznenin sol tarafına monte edilmiştir, enjeksiyon kanalı paslanmaz çelik kasa ile kapatılmıştır.Numune döner tabla üzerine yerleştirilir, döner tablanın 1 d/dk'lık bir dönüş hızında sürülen motor tarafından döndürülmesi sağlanır, böylece muhafazaya standart test memelerinden bir su akışı ile tüm uygulanabilir yönlerden püskürtülür.Tüm bu sistem oda tipi yapıyı benimser.

Başvuru:Elektronik ve elektrikli ürünler, otomobiller, motosiklet parçaları, ev aletleri, contalar ve lambalar için muhafazanın IPX5 ve IPX6 derecelerinde su jetleri altında koruma performansını doğrulamak.

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobiller, motosiklet parçaları, iletişim ürünleri, ev aletleri, dış aydınlatma ve sinyal cihazları vb.

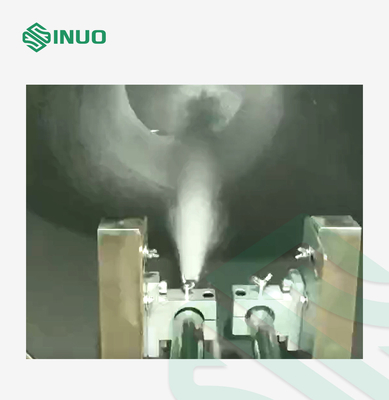

Prensip: Su besleme akışını kontrol ederek su jeti hızının standart gerekli değere ulaştığından emin olun, muhafazaya IEC 60529 şekil 6'da gösterildiği gibi standart bir test nozulundan bir su akışı ile uygulanabilir tüm yönlerden püskürtülür.

Ortamı Kullan:
Güç kaynağı: AC380V±5%/50Hz, 5KVA veya müşterinin yerel güç kaynağı gereksinimlerine uygun.
Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86 ~ 106kpa (860 mbar -1060 mbar), aydınlatma ve su geçirmez kaçak anahtarı (veya prizi) ile donatılmış olmalıdır, zeminin düz olmalı ve su alma ve drenaj işlevi iyi olmalıdır.
Su kaynağı: temiz su veya kirlilik içermeyen musluk suyu, su temizleme filtresi ile donatılmıştır.

Teknik parametreler
