IP5X IP6X Giriş Koruması Test Cihazları IP56 IEC 60529 Toz Test Odası

IEC 60529 IP56 Yabancı Cisimlere Karşı Koruma Toz Test Odası

Uyumlu Standartlar ve Maddeler

IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IP5 ve IP6.

Ekipmana Genel Bakış

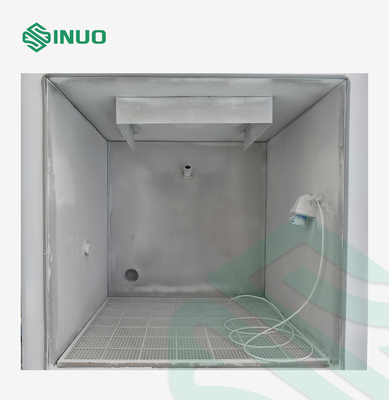

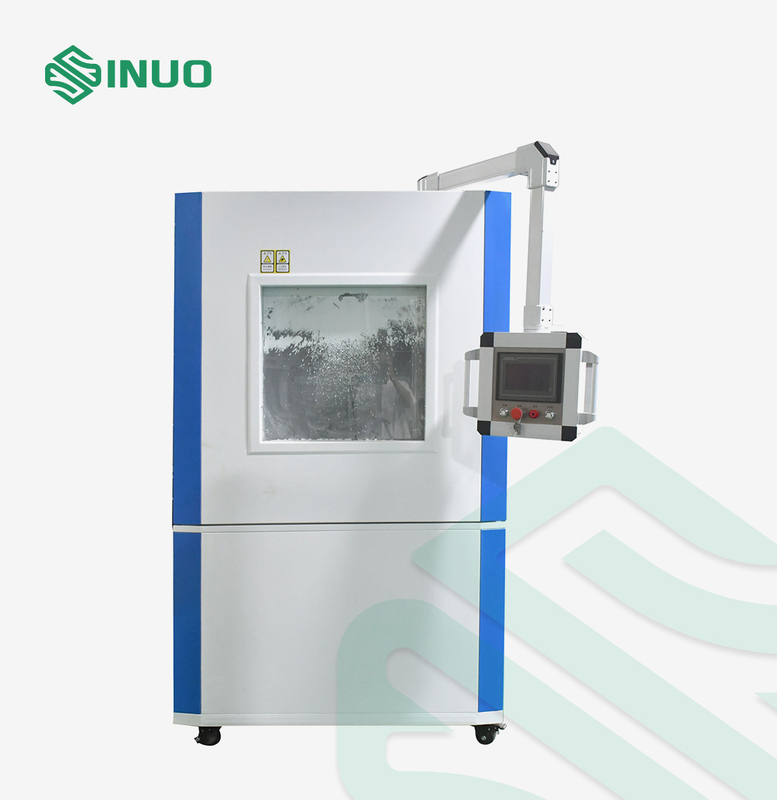

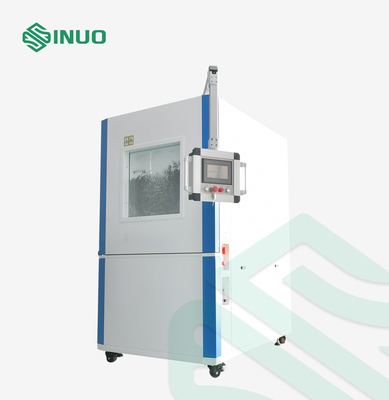

Yapı:Makine kapalı bir oda yapısı, askıya alınmış bir insan-makine arayüzü işletim cihazı, geniş bir görsel pencere benimser, test kabinin içinde dolaşır.İç hazne, bir ayna paneli ve haznede standart bir laminer hava akışı konsantrasyonu üretmeyi sağlayan özel bir hava kanalı tasarımı benimser, bir vakum emme cihazı düzenlenir.

Ana yapı, dış oda, iç oda, toz emme portu, toz geri dönüşüm hunisi, dolaşan toz üfleme cihazı, vakum sistemi, toz depolama tankı, akış valfi, ısıtma sistemi, ters akış bıçağı, koruyucu tapa içerir.

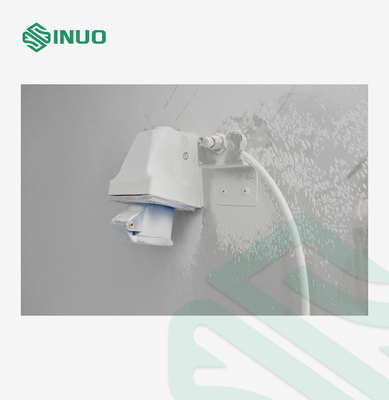

Örnekler ve Kısıtlamalar:Elektrikli ve elektronik ürünler, otomobil ve motosiklet parçaları, contalar, lambalar

Başvuru:Elektronik ve elektrikli ürünlerin, otomobil ve motosiklet parçalarının, contaların ve lambaların tozlu bir ortamda kullanımının, depolanmasının ve taşınmasının performansını doğrulamak, hava akımıyla taşınan partiküllerin ürüne olası zararlı etkilerini belirlemek.

Prensip:Altta toz toplama ağzı olan konik bir huni vardır;yüksek basınçlı türbin sirkülasyon fanının emme portu, toz emme portuna (altta) monte edilir ve toplanan toz, iç bölmenin üstüne gönderilir ve yukarıdan aşağıya serbestçe serpilir.

Doğal ortamın veya araç hareketi gibi insan rahatsızlıklarının neden olduğu açık, tozlu hava ortamı durumunu simüle edebilir.

Ortamı Kullan:Güç kaynağı: AC380V±5%/50Hz,3KVA veya müşterinin yerel güç kaynağı gereksinimlerine uygun

Kullanım yeri: sıcaklık 15-35 °C, bağıl nem %25-75, atmosfer basıncı 86~106kpa (860 mbar-1060 mbar);keskin sarsıntı yok, titreşim yok, elektromanyetik girişim yok, toz yok, patlayıcı ve aşındırıcı gaz yok, iyi ısı dağılımı.

Teknik parametreler

modeli	SN441-216L	SN441-512L	SN441-1000L
Oda Boyutu	İç boyut: WDH= 600× 600×600mm	İç boyut: WDH= 800× 800×800mm	İç boyut: WDH= 1000× 1000×1000mm
	Dış boyut: WDH=850×1050×1800mm	Dış boyut: WDH=1050×1250×2000mm	Dış boyut: WDH=1250×1450×2200mm
Kontrol ve Çalıştırma	PLC ve dokunmatik ekran
Kare ağlı elek	Nominal tel çapı: Ф50µm,teller arasındaki boşluğun nominal genişliği: 75µm
Talk pudrası	Kare örgülü elekten geçebilen kuru talk pudrası
Toz Konsantrasyonu	Test odasındaki talk pudrası miktarı 2Kg/m³'tür.
Hava hızı	≤2m / s
Hava Akış Ölçer	1-25L/dak, dijital ekran
Test zamanı	1s~99 H 59 m 59s, önceden ayarlanabilir
Toz Üfleme Dönemi	Durma/üfleme süresi: 1s~99 H 59 m 59s, önceden ayarlanabilir
Üfleme Sırası	KAPALI-AÇIK-KAPALI
Vakum Pompalama Hızı	60-600L/dak
üfleyici	Tam plastik santrifüj fan
Isıtma cihazı	Yeni seramik ısıtma çerçevesi
Emniyet koruması	Faz sırası koruması, kaçak koruması, aşırı sıcaklık koruması, anormal koruma
