Marka Adı: | Sinuo |
Model Numarası: | SN4422 |
Adedi: | 1 |
fiyat: | Customized |
Ödeme Şartları: | T/T |
Tedarik Yeteneği: | 20 takım/ay |

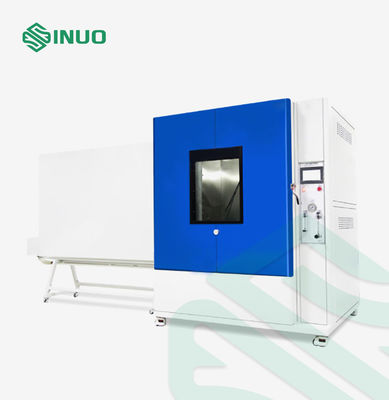

DIN40050-9 IPX 6K9K Su Püskürtme Memesi Yüksek Basınç Test Odası
Uyumlu Standartlar ve Maddeler
DIN40050-9"Karayolu taşıtları koruma dereceleri (IP kodu);yabancı cisimlere karşı koruma;su ve temas;elektrikli ekipman"
ISO 20653-2006 "Karayolu taşıtları - Koruma dereceleri (IP-Kodu) - Elektrikli ekipmanın yabancı cisimlere, suya ve erişime karşı korunması"
IEC60529:2013 "Muhafaza tarafından sağlanan koruma dereceleri (IP kodu)" IPX6 ve IPX9
Ekipmana Genel Bakış
Başvuru:DIN40050-9 standardındaki ilgili spesifikasyonlara göre elektrikli ekipman için IEC muhafazalarını (IP ek kod testi) incelemek için kullanılır.Esas olarak otomotiv parçaları, motor ve elektronik endüstrisi, doğal ortam simülasyonu veya insan faktörleri için tasarlanmış su geçirmez test makinesi.
Özellik:Test odası, yüksek kaliteli malzemelerden yapılmıştır ve Çin'deki en gelişmiş işleme ekipmanlarıyla işlenmiştir.Dış odanın yüzeyi sprey kaplı, güzel ve pürüzsüz.Renk koordineli ve çizgiler pürüzsüz ve doğal.İç kısım uluslararası yüksek kaliteli paslanmaz çelikten yapılmıştır.İç mekan numune tutucusu ve diğer aksesuarlar paslanmaz çelik veya bakırdan yapılmıştır.Tasarım makul ve dayanıklıdır.Standartlara uygunluk ilkesi altında, ekipmanın tüm yönleriyle stabilitesine bağlı olarak daha pratik ve kontrol edilmesi kolaydır.

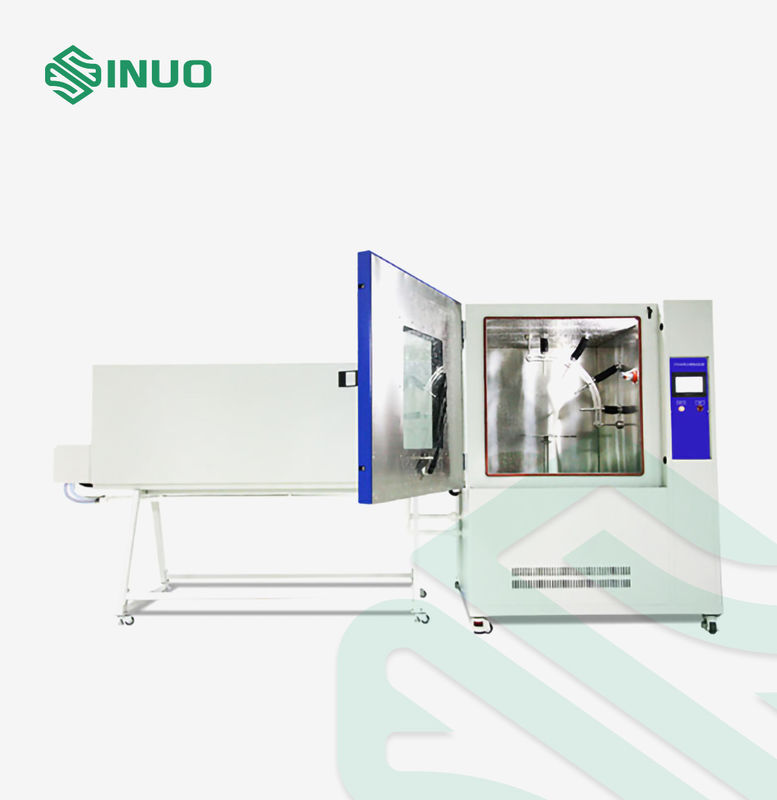

Su geçirmez test ekipmanının tüm odası, tüm yapıyı benimser ve üç bölüme ayrılır: üst, alt ve sağ.Üst kısım çalışma odası, alt kısım mekanik oda ve sağ taraf elektrik kontrol kabinidir.
Teknik parametreler
modeli | SN4422 |
İç ölçü | 1500x1500x1500mm(D*G*Y) |
Dış boyut | 2000x3800x2450mm (D*G*Y) |
IP9K | |
Su sıcaklığı | 80±5°C (sıcak su enjeksiyon testi, yüksek basınçlı termal sprey) |
döner tabla | Çap: Φ800mm.Yük taşıyan ≤50kg |

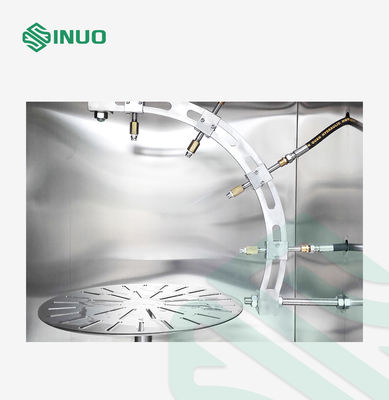

Nozulların yeri |
0°, 30°, 60°, 90°, ortalama dağılım dikey yönü |
Nozul sayısı | 4 |
Su akışı | 14-16L/dak |
püskürtme basıncı | 8000~10000Kpa |
Nozuldan numuneye olan mesafe | 100-150mm |
Döner tabla dönüş hızı | 5±1r.pm |
Bağlantı borusu | Yüksek basınçlı paslanmaz çelik hidrolik boru |
Selenoid vana | İtalyan yüksek sıcaklık ve yüksek basınç solenoid valfi |
Su Pompası | İtalyan yüksek sıcaklık ve yüksek basınçlı su pompası |
ısıtıcı tel | 6KW Almanya ısıtıcı tel |
Test zamanı | 0-99h 59dk |
kontrolör | Almanya Siemens + Siemens dokunmatik ekran (müşteri seçebilir) |
Sprey sistemi | 4 nozul, Her 30 °C'de 1 nozul takın |
Dış oda malzemesi | Paslanmaz çelik levha veya soğuk haddelenmiş levha spreyi |
iç oda | SUS304# paslanmaz çelik malzeme |
IP6K | |

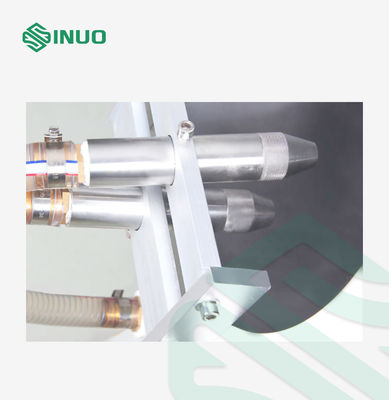

meme çapı | Ø6.3mm |
Su basıncı | 1000kpa (Akışa göre ayarlanmış) |
Su akışı | 75±5 L/dk (Yüksek voltajlı elektronik debimetre, yüksek basınç ve yüksek sıcaklık) |
Test zamanı | 3,10,30,9999 dak, ayarlanabilir |
Çalıştırma zamanı kontrolü | 1-9999 dak, ayarlanabilir |
Püskürtme borusu | Yüksek basınca dayanıklı hidrolik boru |
Yüksek basınçlı solenoid valf |
Uluslararası yüksek basınçlı solenoid valf |
Yüksek basınçlı su borusu | Hidrolik yüksek basınçlı hidrolik boru |
Voltaj regülatörü | Tayvan Deltası |
Çevreyi kullan | |
Sıcaklık | RT+10℃~+40℃ |
Nem | ≤85% |
Güç | AC380( ±10%)V, 50Hz, (özelleştirilebilir), Üç fazlı beş telli |
Güç kaynağı kapasitesi |
Koruyucu topraklama kablosunun topraklama direnci 4Ω'den azdır; Kullanıcının, cihazı kurulum yerinde ilgili hava veya güç anahtarı kapasitesine sahip olarak yapılandırması gerekir ve bu anahtar yalnızca bu cihaz için kullanılmalıdır. |
koruyucu | Sızıntı koruması, kısa devre koruması, su sıkıntısı, motor aşırı ısınma koruması |
