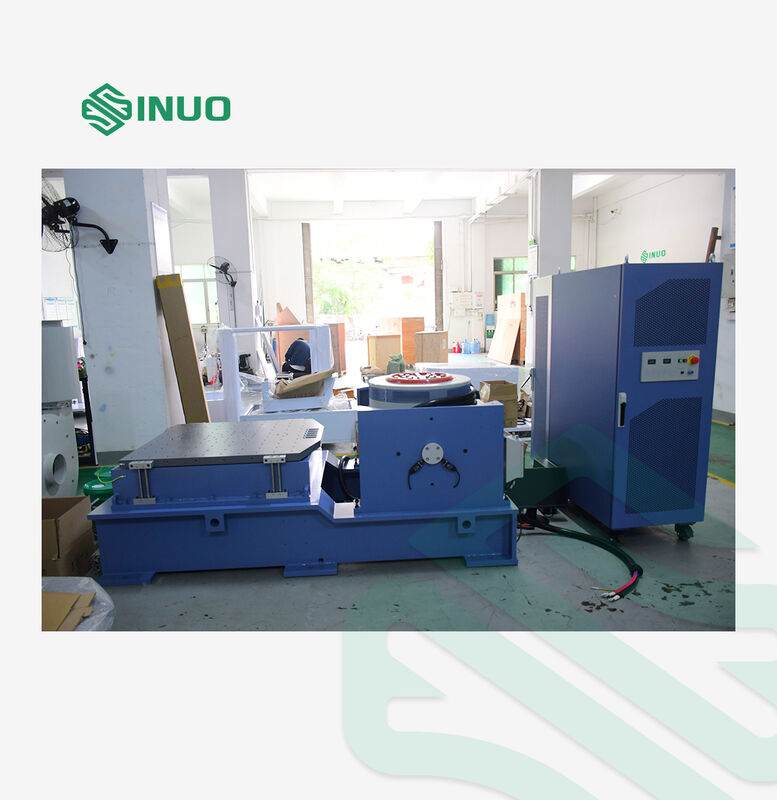

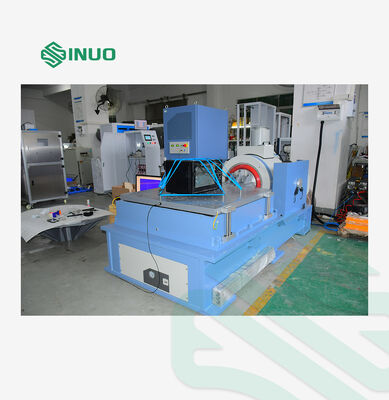

1100kg Sinüs Kuvveti 100g İvmelenme ile Pil için Titreşim Test Makinesi

1100kg Sinüs Kuvveti 100g İvmelenme ile Pil için Titreşim Test Makinesi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV211HG80VT80VCS-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Frekans Aralığı:

1～2800 Hz

Maksimum Yük:

300 kg

Sinüzoidal uyarım kuvveti:

1100Kg.f tepe

Rastgele Heyecan Verici Güç:

1100Kg.f r.ms

Çarpma uyarım kuvveti:

2200Kg.f tepe

Maksimum yer değiştirme:

51 mm sayfa

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

RS232 Programlanabilir DC Güç Kaynağı

RS485 Programlanabilir DC Güç Kaynağı

LAN programlanabilir yüksek voltajlı güç kaynağı

Ürün Tanımı

1100kg Sinüs Kuvveti 100g İvmelenme ile Pil İçin Titreşim Test Makinesi

Bu yüksek performanslı titreşim test makinesi, pil test uygulamaları için özel olarak tasarlanmıştır ve gerçek dünya koşullarını simüle etmek için 1100kg sinüs kuvveti ve 100g ivmelenme yetenekleri sunar.

Ürün Uygulamaları

Titreşim testi, gerçek dünya ortamlarındaki performanslarını değerlendirmek için bileşenleri ve cihazları uyarmayı veya şok etmeyi içerir. Test çözümlerimiz, devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri dahil olmak üzere çok çeşitli endüstriyel ürünler için geçerlidir.

Sinuo, UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere ulusal ve uluslararası standartlara göre ürün kalitesini doğrulayan kapsamlı uyarma ve test çözümleri sunmaktadır.

Ekipman Yapılandırması

Bileşen	Yapılandırma Detayları	Miktar
Titreşim Tablası Gövdesi	A11S24 Elektromanyetik Uyarma Jeneratörü	1 SET
Soğutma Sistemi	B402S Soğutma Fanı	1 SET
Dikey Test	VT50 Dikey Uzatma Tablası (500×500mm)	1 SET
Yatay Test	HG50 Yatay Yağ Filmi Kaydırağı (500×500mm)	1 SET
Kontrol Sistemi	Hareketli Bobin için Otomatik Merkezleme Kontrol Cihazı	1 SET
Güç Amplifikatörü	LA12K Dijital Anahtarlamalı Güç Amplifikatörü	1 SET
Güvenlik Sistemleri	Servo Koruma Sistemi	1 SET
Güç Kaynağı	Uyarma Güç Kaynağı	1 SET
Titreşim Kontrolü	VCS-2 Dijital Titreşim Kontrol Cihazı	1 SET
Sensörler	Sistem İvme Sensörü	1 ADET
Yazılım	Kontrol Yazılımı Kurulum CD'si	1 SET
Bilgisayar Sistemi	Kontrol Bilgisayarı	1 SET
Aksesuarlar	Uzatma Kablosu, Hava Borusu	1 SET
Dokümantasyon	Kullanım Talimatları, Denetim Raporları, Sertifikalar, Bakım Kılavuzları	1 SET
Araçlar	T-tipi Anahtar, Altıgen Anahtar, Tornavida vb.	1 SET
Montaj Donanımı	Titreşim Basınç Çubuğu/Basınç Çubuğu Kelepçesi	1 SET

Teknik Özellikler

A11S24 Elektromanyetik Uyarma Jeneratörü

Maksimum Sinüzoidal Uyarma Kuvveti	1100Kg.f tepe
Maksimum Rastgele Uyarma Kuvveti	1100Kg.f r.ms
Maksimum Darbe Uyarma Kuvveti	2200Kg.f tepe
Frekans Aralığı	1-2800 Hz
Maksimum Yer Değiştirme	51 mm p-p
Maksimum Hız	2m/s
Maksimum İvme	100G
Birinci Dereceden Rezonans Frekansı	2500 Hz ±%5
Maksimum Yük	300 kg
Titreşim İzolasyon Frekansı	2.5 Hz

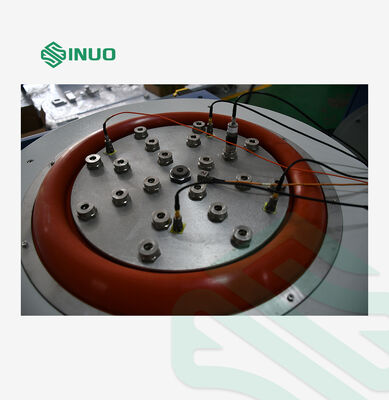

Hareketli Bobin Çapı	Φ240 mm
Hareketli Bobin Ağırlığı	11kg
Tabla Vidaları	17×M10
Akı Kaçağı	<1mT (10gauss)
İzin Verilebilir Eksantrik Moment	500N.m
Ekipman Boyutu	U1300mm×G940mm×Y800mm (dikey genişletme tablası hariç)
Ekipman Ağırlığı	880 kg (yatay kaydırma tablası hariç)

SA-6K Dijital Anahtarlamalı Güç Amplifikatörü

Çıkış Gücü	12KVA
Çıkış Voltajı	120V
Çıkış Akımı	100A
SNR	>65dB
Amplifikatör Boyutu	G900mm×U600mm×Y1130mm

Servo Koruma Sistemi

Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık arızası ve giriş faz kaybı izleme dahil olmak üzere kapsamlı koruma özellikleri.

Dijital Titreşim Kontrol Cihazı VCS-2

Donanım Yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol Fonksiyon Modülü	Sinüs, rastgele, klasik şok
Kontrol Bilgisayarı	17" orijinal marka bilgisayar, LCD monitör, Windows 10

Yazılım Yetenekleri

Çince/İngilizce çalışma arayüzü
Zaman etki alanı ve frekans etki alanı analizi
Sinyal kaynağı yönetimi
Sinüs frekans süpürme analizi
Otomatik WORD test raporu oluşturma
Gerçek zamanlı sinyal görüntüleme ve veri depolama
Test parametre yapılandırması ve analiz fonksiyonları

Sistem İvmeölçer

Frekans Aralığı	1-7000Hz
Hassasiyet	30PC/g
Sıcaklık Aralığı	-40 ila 180°C

VT80 Dikey Uzatma Tablası

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Tabla Boyutu	800×800 mm
Sabit Delik Deseni	M10 dikdörtgen dağılım 100MM×100MM, dayanıklı ve aşınmaya dayanıklı
Üst Limit Kullanım Frekansı	Sinüs 1000 Hz, Rastgele 2000 Hz
Ağırlık	Yaklaşık 23Kg

HG80 Yatay Yağ Filmi Kaydırma Tablası

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Tabla Boyutu	800×800 mm
Sabit Delik Deseni	M10 dikdörtgen dağılım 100MM×100MM, dayanıklı ve aşınmaya dayanıklı
Üst Limit Kullanım Frekansı	Sinüs 2000 Hz, Rastgele 2000 Hz
Ağırlık	Yaklaşık 29Kg (bağlantı başlığı olmadan)

B402S Soğutma Fanı

Fan Gücü	4KW
Fan Akış Hızı	40.8m³/Dak

Elektriksel Gereksinimler

Güç Kaynağı	AC 3 fazlı 380V/50Hz 18 KW
Basınçlı Hava	0.6Mpa
Toprak Direnci	≤4Ω
