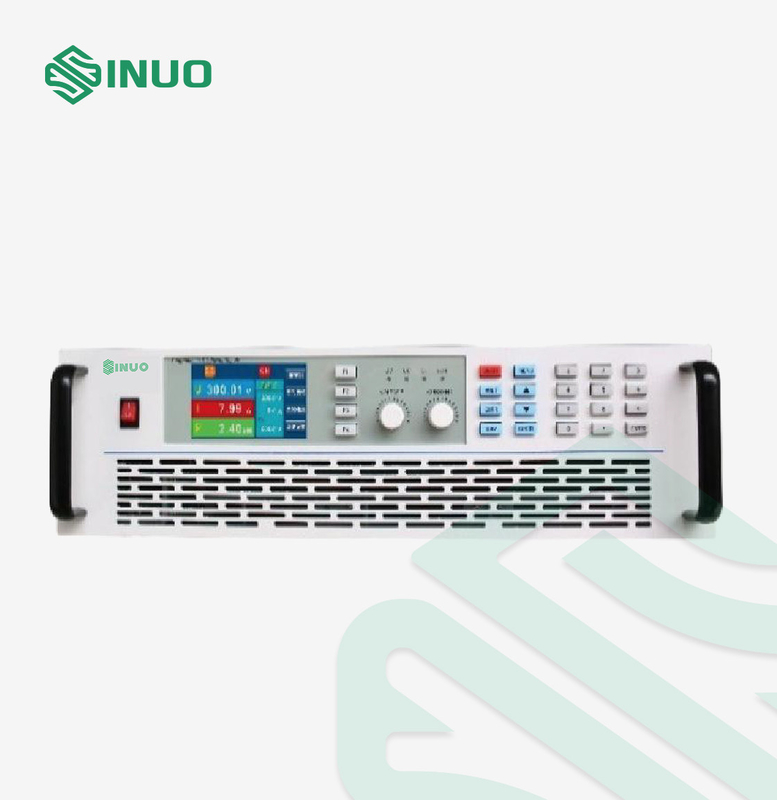

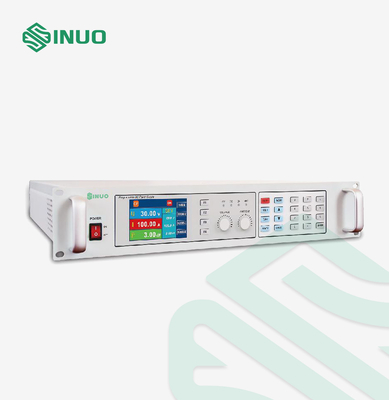

Elektrikli Araç Elektrik Bileşenleri İçin Programlanabilir DC Güç Kaynağı

Elektrikli Araç Elektrik Bileşenleri İçin Programlanabilir DC Güç Kaynağı

Marka Adı:	Sinuo
Model Numarası:	SNDCI96
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	20 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

İletişim arayüzü:

RS232/RS485/CAN/LAN, vb.

AC girişi:

3 faz 3 tel + topraklama

DC çıkış voltajı:

1000V'a kadar

DC çıkış akımı:

250A'e kadar

DC çıkış gücü:

15kW'a kadar

DC Çıkış Verimliliği:

Gerilim Geri Okuma Doğruluğu:

≤± (%0.05 + %0.05 FS)

Geçerli Geri Okuma Doğruluğu:

≤± (%0,2 + %0,2 FS)

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

20 takım/ay

Vurgulamak:

RS232 Programlanabilir DC Güç Kaynağı

RS485 Programlanabilir DC Güç Kaynağı

LAN programlanabilir yüksek voltajlı güç kaynağı

Ürün Tanımı

Elektrikli Araç Elektrik Bileşenleri için Programlanabilir DC Güç Kaynağı

Ekipmana Genel Bakış

SNDCI96 serisi programlanabilir DC güç kaynakları, yüksek güç, yüksek akım, hızlı yanıt, hızlı yük geçici yanıtı, düşük gürültü ve rahat kullanım gibi önemli avantajlara sahiptir!Bu güç kaynakları serisi, ultra yüksek güç yoğunluğuna sahiptir ve zarif görünümü, küçük boyutu, yüksek performansı, güçlü işlevleri ve basit kullanımı ile DC programlanabilir bir güç kaynağıdır.DC motor testi, havacılık ve savunma, tüketici elektroniği, bilgisayarlar ve çevre birimleri, iletişim, tıbbi ekipman, güneş enerjisi ve otomotiv elektroniği gibi sektörlerde yaygın olarak kullanılmaktadır.

SNDCI96 serisi, güç kaynağının merkezinde 5kW'lık bir güç modülü gerektirir.Çıkış voltajı gereksinimlerine göre, 1 ila 3 modül, 5kW ila 15kW güç sağlayabilen bir kasaya konfigüre edilebilir.Bu muhafazaların kombinasyonu daha sonra 150 kW'a kadar güç sağlamak için paralel olarak kolayca bağlanabilir.Paralel güç kaynakları, tek bir güç kaynağı gibi çalışarak toplam sistem akımı sağlar.Gelişmiş yalnızca kontrol edilebilir.Güç kaynağı, kontrol cihazı aracılığıyla karmaşık sıralı çıkış ve sabit güç modunu etkinleştirebilir ve cihazın ayarlarını saklayabilir/geri çağırabilir.Bu güç kaynakları serisinin seri döngü kullanımı, tekrarlanan testler için ideal bir seçim haline gelir.

Ana Özellikler

1. Yüksek güç yoğunluğu, 3U standart kasa, 15kW'a kadar güç.

2. Geniş voltaj aralığı, 0~40 ila 0~1000V arası, tek makine gücü 5~15kW.

3. İstenmeyen voltaj dalgalanmalarını önlemek için hızlı yük geçici yanıtı.

4. Yüksek hassasiyet, dahili 16 bit AD, düşük dalgalanma

5. Esnek çalışma arayüzü, kullanıcıların çalışması için uygun

6. Kullanıcıların kapasiteyi genişletmesi için uygun olan çıkış paralel bağlantısı ve modüler tasarımı gerçekleştirebilir.

7. Müşteri test ihtiyaçlarını karşılamak için dizi işlevi, esnek ve çeşitli sistem kontrolü.

8. Düşük gürültülü ve düşük sıcaklık değişim kontrollü değişken hızlı fan.

9. Sabit voltaj ve sabit akım çıkış modları ile.

10. Tam giriş aşırı düşük voltaj, faz eksikliği, dahili aşırı ısınma, çıkış aşırı voltaj ve diğer korumalar ve güvenlik performansı garanti edilir.

11. Analog kontrol arayüzü ile güç çıkışı harici analog arayüz üzerinden ayrı ayrı kontrol edilebilir.

Teknik parametreler

modeli

SNDCI96

150-33

SNDCI96

150-66

SNDCI96

150-100

SNDCI96

200-25

SNDCI96

200-50

SNDCI96

200-75

AC girişi

Fazlar: 3 faz 3 kablo + topraklama;Voltaj: 380VAC±%10;Frekans: 47~63Hz;Güç faktörü: ≥0.78

DC çıkışı

Gerilim

0~40V

0~60V

Akım

0~125A

0~250A

0~375A

0~83A

0~167A

0~250A

Güç

0~5kW

0~10kW

0~15kW

0~5kW

0~10kW

0~15kW

Yeterlik

%87, nominal hat ve maksimum yük altındaki tipik değer

programı

Kesinlik

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

OVP

≤±1%FS (Programlama aralığı: ön panelden, uzak analog giriş terminalinden veya isteğe bağlı dijital giriş konfigürasyonundan %5-110)

Geri okuma doğruluğu

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

Dalgalanma ve gürültü

RMS

(20Hz-300KHz)

20mVrms

(20Hz-20MHz)

75mVpp

Mevcut mod

＜ tam ölçekli RMS akımının ± %0.04'ü

kaynak etkisi

Gerilim

≤0.01% FS (±%10)△UAC girişi)

Akım

≤0.05% FS (±%10△UAC girişi)

Yük etkisi

Gerilim

≤0.02% FS (yük düzenleme aralığının %0-100'ü)

Akım

≤0.1% FS (%0-100)△UAC yük düzenleme aralığı)

arayüzü uyarmak

Şartname

Dahili 25 adet tek pinli D-Sub dişi fiş

sinyal aralığı

0~5V veya 0~10V

kullanıcı/ben doğruluğu

U programlama: ≤0.25%FS;U geri okuma: ≤ ± %1,0 FS;I programlama: ≤0.8%FS;Geri okudum: ≤ ± 1.0% FS

Dinamik yanıt süresi

Yük regülasyonunun alma süresi

%50 ila %100 veya %100 ila %50 yük değişiminin altında, 1 ms içinde ±%0,75 tam ölçekli kararlı durum çıkışına geri dönün

Çıkış voltajı yükselme süresi

Maksimum 100ms (%10~90 tam ölçek)

Mevcut dönüş hızı

45A/MS (tipik değer)

istikrar

Aynı çalışma ortamı koşulunda, 30 dakikalık ısınmadan sonra, genellikle 8 saat içinde ayarlanan değerin ±%0,05'i içinde kalır.

İletişim arayüzü

RS232/RS485/CAN/LAN/UBS vb. arayüzler

paralel çalışma

5 adede kadar ürün bağlanabilir ve 61 güç kaynağı paralel olarak her bir güç kaynağının doğruluğunu %0,3 oranında azaltır

Tandem işlemi

Seri olarak 2 üniteye kadar

Çalışma ortamı

Kapalı tip;çalışma sıcaklığı: 0~50℃, nem: <80%, yoğuşma yok, depolama sıcaklığı: -20~70℃, rakım <2000m

Sıcaklık katsayısı

%0.02/℃ maksimum nominal çıkış voltajı, düşük voltaj ayar noktası, tipik değer

%0.03/℃ maksimum nominal çıkış akımı, mevcut ayar noktası altında, tipik değer

Çıkış yüzer voltajı

Negatif terminal, şasi potansiyelinin ±300V içindedir

Hacim: G*Y*D (mm)

482mm*609mm*132mm (G*Y*D) standart kabin, yükseklik 3U

Ağırlık

22Kg

28Kg

34Kg

22Kg

28Kg

34Kg

modeli

SNDCI96

80-63

SNDCI96

80-125

SNDCI96

80-188

SNDCI96

100-50

SNDCI96

100-100

SNDCI96

100-150

AC girişi

Fazlar: 3 faz 3 kablo + topraklama;Voltaj: 380VAC±%10;Frekans: 47~63Hz;Güç faktörü: ≥0.78

DC çıkışı

Gerilim

0~80V

0~100V

Akım

0~63A

0~125A

0~188A

0~50A

0~100A

0~150A

Güç

0~5kW

0~10kW

0~15kW

0~5kW

0~10kW

0~15kW

Yeterlik

%87, nominal hat ve maksimum yük altındaki tipik değer

programı

Kesinlik

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

OVP

≤±1%FS (Programlama aralığı: ön panelden, uzak analog giriş terminalinden veya isteğe bağlı dijital giriş konfigürasyonundan %5-110)

Geri okuma doğruluğu

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

Dalgalanma ve gürültü

RMS

(20Hz-300KHz)

20mVrms

(20Hz-20MHz)

100mVpp

Mevcut mod

＜ tam ölçekli RMS akımının ± %0.04'ü

kaynak etkisi

Gerilim

≤0.01% FS (±%10)△UAC girişi)

Akım

≤0.05% FS (±%10△UAC girişi)

Yük etkisi

Gerilim

≤0.02% FS (yük düzenleme aralığının %0-100'ü)

Akım

≤0.1% FS (%0-100)△UAC yük düzenleme aralığı)

arayüzü uyarmak

Şartname

Dahili 25 adet tek pinli D-Sub dişi fiş

sinyal aralığı

0~5V veya 0~10V

kullanıcı/ben doğruluğu

U programlama: ≤0.25%FS;U geri okuma: ≤ ± %1,0 FS;I programlama: ≤0.8%FS;

Geri okudum: ≤ ± 1.0% FS

Dinamik yanıt süresi

Yük regülasyonunun alma süresi

%50 ila %100 veya %100 ila %50 yük değişiminin altında, 1 ms içinde ±%0,75 tam ölçekli kararlı durum çıkışına geri dönün

Çıkış voltajı yükselme süresi

Maksimum 100ms (%10~90 tam ölçek)

Mevcut dönüş hızı

45A/MS (tipik değer)

istikrar

Aynı çalışma ortamı koşulunda, 30 dakikalık ısınmadan sonra, genellikle 8 saat içinde ayarlanan değerin ±%0,05'i içinde kalır.

İletişim arayüzü

RS232/RS485/CAN/LAN/UBS vb. arayüzler

paralel çalışma

5 adede kadar ürün bağlanabilir ve 61 güç kaynağı paralel olarak her bir güç kaynağının doğruluğunu %0,3 oranında azaltır

Tandem işlemi

Seri olarak 2 üniteye kadar

Çalışma ortamı

Kapalı tip;çalışma sıcaklığı: 0~50℃, nem: <80%, yoğuşma yok, depolama sıcaklığı: -20~70℃, rakım <2000m

Sıcaklık katsayısı

%0.02/℃ maksimum nominal çıkış voltajı, düşük voltaj ayar noktası, tipik değer

%0.03/℃ maksimum nominal çıkış akımı, mevcut ayar noktası altında, tipik değer

Çıkış yüzer voltajı

Negatif terminal, şasi potansiyelinin ±300V içindedir

Hacim: G*Y*D (mm)

482mm*609mm*132mm (G*Y*D) standart kabin, yükseklik 3U

Ağırlık

22Kg

28Kg

34Kg

22Kg

28Kg

34Kg

modeli

SNDCI96

600-8

SNDCI96

600-17

SNDCI96

1000-25

SNDCI96

1000-5

SNDCI96

1000-10

SNDCI96

1000-15

AC girişi

Fazlar: 3 faz 3 kablo + topraklama;Voltaj: 380VAC±%10;Frekans: 47~63Hz;Güç faktörü: ≥0.78

DC çıkışı

Gerilim

0~600V

0~1000V

Akım

0~8A

0~17A

0~25A

0~5A

0~10A

0~15A

Güç

0~5kW

0~10kW

0~15kW

0~5kW

0~10kW

0~15kW

Yeterlik

%87, nominal hat ve maksimum yük altındaki tipik değer

programı

Kesinlik

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

OVP

≤±1%FS (Programlama aralığı: ön panelden, uzak analog giriş terminalinden veya isteğe bağlı dijital giriş konfigürasyonundan %5-110)

Geri okuma doğruluğu

Gerilim

≤± (%0.05 + %0.05 FS)

Akım

≤± (%0,2 + %0,2 FS)

Dalgalanma ve gürültü

RMS

(20Hz-300KHz)

60mVrms

(20Hz-20MHz)

350mVpp

Mevcut mod

＜ tam ölçekli RMS akımının ± %0.04'ü

kaynak etkisi

Gerilim

≤0.01% FS (±%10)△UAC girişi)

Akım

≤0.05% FS (±%10△UAC girişi)

Yük etkisi

Gerilim

≤0.02% FS (yük düzenleme aralığının %0-100'ü)

Akım

≤0.1% FS (%0-100)△UAC yük düzenleme aralığı)

arayüzü uyarmak

Şartname

Dahili 25 adet tek pinli D-Sub dişi fiş

sinyal aralığı

0~5V veya 0~10V

kullanıcı/ben doğruluğu

U programlama: ≤0.25%FS;U geri okuma: ≤ ± %1,0 FS;I programlama: ≤0.8%FS;

Geri okudum: ≤ ± 1.0% FS

Dinamik yanıt süresi

Yük regülasyonunun alma süresi

%50 ila %100 veya %100 ila %50 yük değişiminin altında, 1 ms içinde ±%0,75 tam ölçekli kararlı durum çıkışına geri dönün

Çıkış voltajı yükselme süresi

Maksimum 100ms (%10~90 tam ölçek)

Mevcut dönüş hızı

45A/MS (tipik değer)

istikrar

Aynı çalışma ortamı koşulunda, 30 dakikalık ısınmadan sonra, genellikle 8 saat içinde ayarlanan değerin ±%0,05'i içinde kalır.

İletişim arayüzü

RS232/RS485/CAN/LAN/UBS vb. arayüzler

paralel çalışma

5 adede kadar ürün bağlanabilir ve 61 güç kaynağı paralel olarak her bir güç kaynağının doğruluğunu %0,3 oranında azaltır

Tandem işlemi

Seri olarak 2 üniteye kadar

Çalışma ortamı

Kapalı tip;çalışma sıcaklığı: 0~50℃, nem: <80%, yoğuşma yok, depolama sıcaklığı: -20~70℃, rakım <2000m

Sıcaklık katsayısı

%0.02/℃ maksimum nominal çıkış voltajı, düşük voltaj ayar noktası, tipik değer

%0.03/℃ maksimum nominal çıkış akımı, mevcut ayar noktası altında, tipik değer

Çıkış yüzer voltajı

Negatif terminal, şasi potansiyelinin ±300V içindedir

Hacim: G*Y*D (mm)

482mm*609mm*132mm (G*Y*D) standart kabin, yükseklik 3U

Ağırlık

22Kg

28Kg

34Kg

22Kg

28Kg

34Kg
