IEC 60068 Çevre Testleri İçin titreşim Salıntıcısı

IEC 60068 Çevresel Testler için Titreşim Sarsıcı

Ürün uygulaması

Ürününüz gerçek dünya kullanımının streslerine nasıl dayanacak? Titreşim testi, otomotiv ve havacılıktan elektroniğe kadar çeşitli pazarlarda başarı için kritik öneme sahip dayanıklılık ve güvenilirliği sağlayarak bu soruya cevap verir.

Sinuo, size özel titreşim test çözümleri sunmak için sizinle ortaklık kurar. Standart uyumluluğun ötesine geçiyoruz (GB, GJB, UL, IEC, ASTM ve daha fazlasını destekleyerek) ve özel uygulama zorluklarınıza odaklanıyoruz. Amacımız, pazara sunma sürenizi hızlandırmak, ürün kalitesini artırmak ve sarsılmaz güvenilirliğe sahip rekabetçi bir itibar oluşturmak için ihtiyacınız olan hassas test yeteneğiyle sizi donatmaktır.

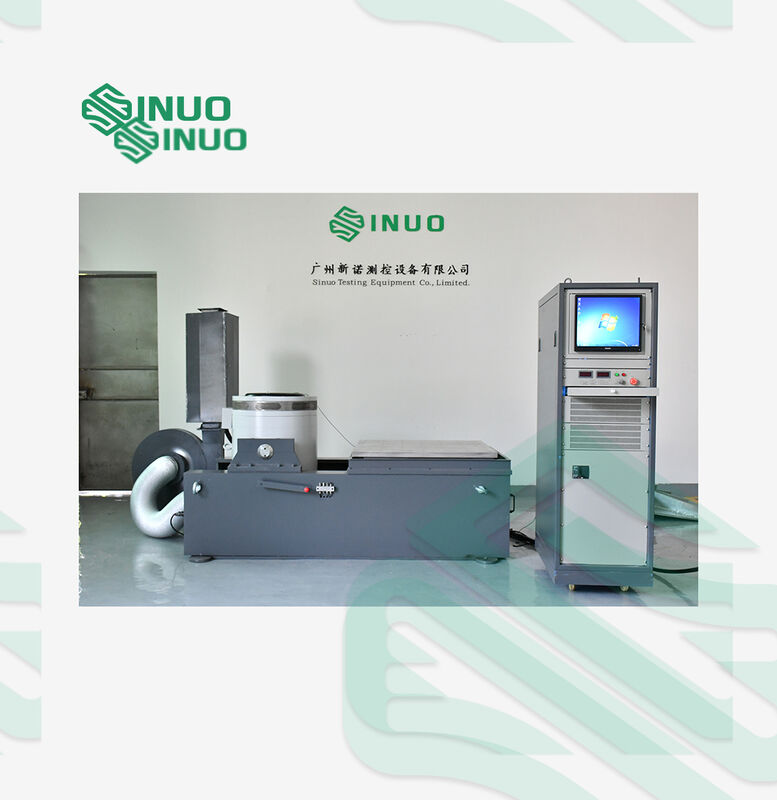

Titreşim Test Sistemi Yapılandırması

1. Müşteri tarafından sağlanan test koşulları;

2. Test türü: Sinüs süpürme; Rastgele; Şok

3. Frekans tepki aralığı: 1-3000Hz

4. Formül:

Ekipman Prensip Şeması

Ekipman teknik parametreleri

1 A20S34 Elektromanyetik Uyarım Jeneratörü:

1.1 Maksimum Sinüzoidal Uyarım Kuvveti: 2200 kgf tepe

1.2 Maksimum Rastgele Uyarım Kuvveti: 2200 kgf RMS

1.3 Maksimum Darbe Uyarım Kuvveti: 4400 kgf

1.4 Frekans Aralığı: 1-3000 Hz

1.5 Yük: 300 kg

1.6 Maksimum Yer Değiştirme: 51 mm P-P

1.7 Maksimum Hız: 2,0 m/s

1.8 Maksimum İvme: 100G (980 m/s²)

1.9 Birinci dereceden rezonans frekansı:2600 Hz±%5

1.10 Titreşim izolasyon frekansı:2,5 Hz

1.11 Hareketli bobin çapı:Ф340 mm

1.12 Hareketli bobin ağırlığı :22kg

1.13 Tablaya vidalama:17×M10

1.14 Akı kaçağı:＜10gauss

1.15 Ekipman boyutue: U 1080mm×G 920mm×Y 950mm (dikey tabla)

1.16 Ekipman ağırlığı : 1920Kg (Yatay kayar tabla hariç)

2 LA-24K dijital anahtarlamalı güç amplifikatörü:

2.1 Çıkış gücü:20KVA

2.2 Çıkış gerilimi:120V

2.3 Çıkış akımı:200A

2.4 Amplifikatör verimliliği :≥%90

2.5 Anahtarlama frekansı:116KHz

2.6 SNR:≥65dB

2.7 Gürültü:≤70dB

2.8 Amplifikatör ağırlığı:500KG

2.9 Amplifikatör boyutu:G600mm×D 900mm×Y 1280mm

3 Servo koruma sistemi

Fonksiyon: Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık arızası, giriş faz kaybı

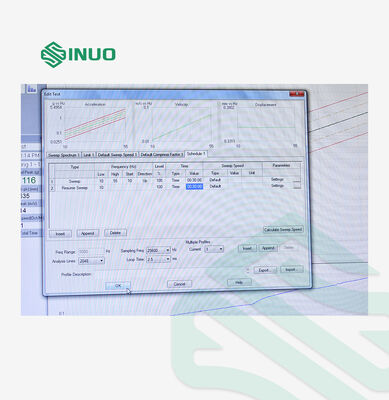

4 Dijital titreşim kontrolörü VCSusb-2

4.1 Donanım yapılandırması: 2 eşzamanlı giriş kanalı, 1 çıkış kanalı

4.2 Kontrol fonksiyon modülü: Sinüs, rastgele, klasik şok

4.3 Kontrol bilgisayarı: Orijinal marka bilgisayar, 17″ LCD monitör, klavye/optik fare

4.4 Yazılım: İngilizce kullanım, zaman etki alanı ve frekans etki alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi vb. WORD test raporlarını otomatik olarak oluşturabilir. Sinyalleri ve verileri görüntüleyebilir, saklayabilir ve test parametrelerini ayarlayabilir ve fonksiyonları analiz edebilir.

4.5 İşletim sistemi: Windows

4.6 İvmeölçer sensörü LAB: Frekans aralığı: 1-12000Hz

   Hassasiyet: 30pc/g

  Sıcaklık aralığı: -40 - 160℃

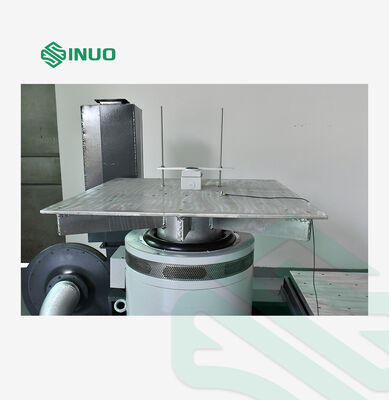

5 VT120 dikey uzatma tablası

5.1 Malzeme: Magnezyum alaşımı, yüzey sert eloksallı

5.2 Tabla boyutu: 1200mm×1200mm

5.3 Sabit delik: M8 paslanmaz çelik vida manşonu, dayanıklı ve aşınmaya dayanıklı

5.4 Üst limit kullanım frekansı: Sinüs 400 Hz, Rastgele 2000 Hz

5.5 Ağırlık: Yaklaşık 145KG

6 HG120 yatay yağ filmi kayar tablası

6.1 Malzeme: Magnezyum alaşımı, yüzey sert eloksallı

6.2 Tabla boyutu: 1200mm×1200mm

6.3 Sabit delik: M8 paslanmaz çelik vida manşonu, dayanıklı ve aşınmaya dayanıklı

6.4 Üst limit kullanım frekansı: Sinüs 400 Hz, Rastgele 2000 Hz

6.5 Ağırlık: Yaklaşık 151KG (bağlantı başlığı hariç)

7 B752S soğutma fanı (Susturucu dahil)

7.1 Fan gücü: 7,5KW

7.2 Fan debisi: 67,5m³/Dak

7.3 Fan basıncı: 0,067kgf/cm2

8 Elektriksel gereksinimler

8.1 Güç kaynağı: 3 faz 380V/50Hz, 35 KVA

8.2 Basınçlı hava: 0,6Mpa

8.3 Toprak direnci:≤4Ω

Dijital titreşim kontrolörünün ana teknik parametreleri
