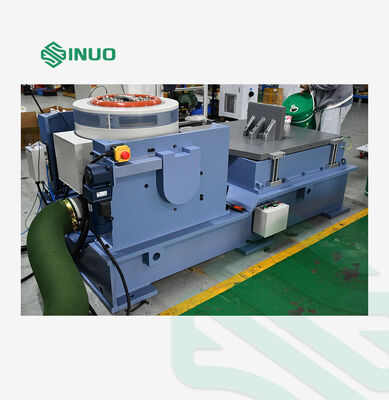

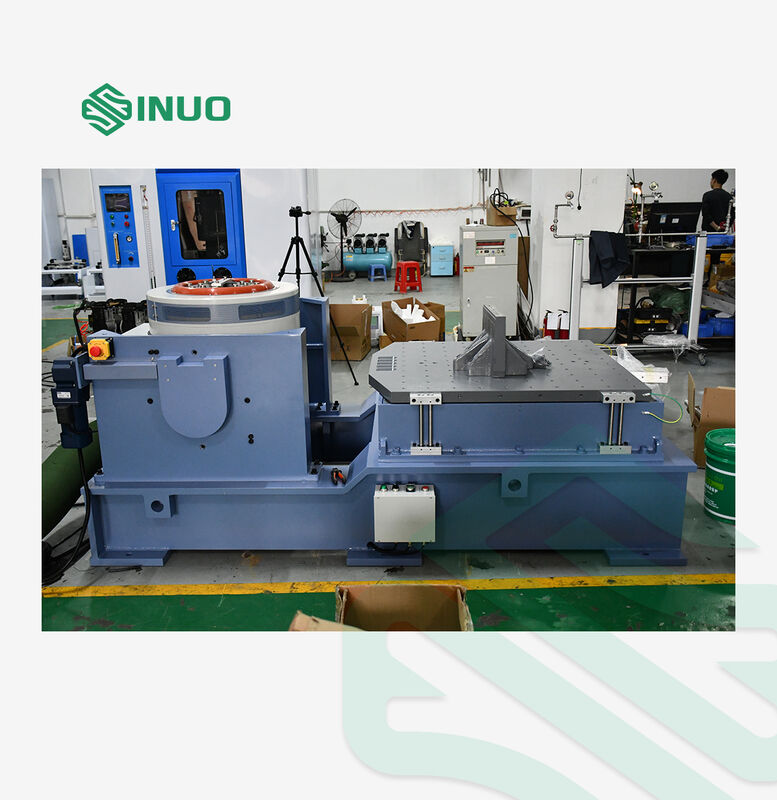

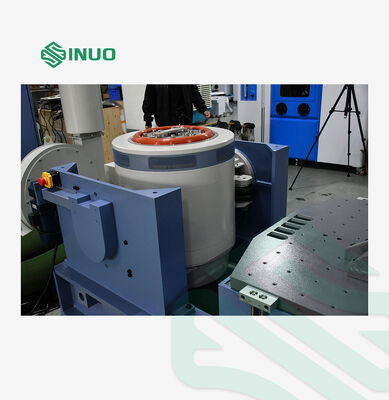

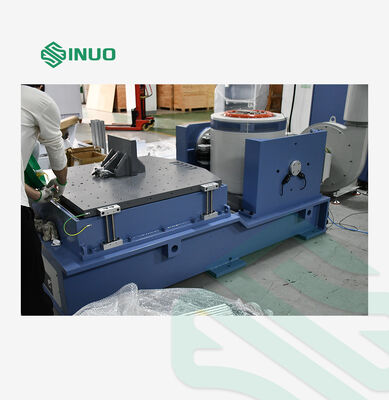

Pil Testleri için Yüksek Frekanslı Elektromanyetik Titreşim Sarsıcı Sistemleri

Pil Testleri için Yüksek Frekanslı Elektromanyetik Titreşim Sarsıcı Sistemleri

Marka Adı:	Sinuo
Model Numarası:	SN553-EV440VT2012SMW-GPVCSusb-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maks. sinüzoidal uyarma kuvveti:

4000kg.f Pik

Maks. rastgele heyecan verici güç:

4000kg.f rms

Maks. darbe uyarma kuvveti:

8000Kg.f zirve

Maks. Yerinden etme:

100 mm pp

Maks. Hız:

2.0m/s

Frekans Aralığı:

1~3000Hz

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

GPIB Elektriksel Güvenlik Test Cihazları

RS485 Elektriksel Güvenlik Test Cihazları

Güç rejeneratif şebeke simülatörü

Ürün Tanımı

Pil Testi İçin Yüksek Frekanslı Elektromanyetik Titreşim Çalkalayıcı Sistemleri

Ürün kalitesinin uluslararası standartlara uygunluğunu sağlayan, akü test uygulamaları için özel olarak tasarlanmış profesyonel elektromanyetik titreşim test sistemleri.

Ürün Uygulaması

Titreşim testi, bileşenlerin ve cihazların gerçek dünya ortamlarında onları kontrollü uyarıma veya şoka maruz bırakarak nasıl tepki verdiğini değerlendirir. Uygulamalar devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri gibi endüstriyel ürünleri kapsamaktadır.

Sinuo, ürün kalitesinin GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere ulusal ve uluslararası standartlara uygunluğunu sağlayarak kapsamlı uyarma ve test çözümleri sunar.

Titreşim Makinesi Seçimi ve Jeneratör Yapısı

Müşteri tarafından sağlanan test koşulları
Test türleri: Sinüs taraması, Rastgele, Klasik Şok
Frekans tepki aralığı: 1-3000Hz
Formül: A(g)=(2πf)²Dcm/980≒A=0,002DmmF² D=A/0,002F² F=M(kg)×A(g)

Ekipman Yapılandırması

Proje	Yapılandırma Talimatları	Adet
Titreşim masası gövdesi	A30F44 elektromanyetik uyarma jeneratörü	1 TAKIM
Otomatik merkezleme kontrol cihazı	Hareketli bobin merkezleme sistemi	1 TAKIM
Soğutma sistemi	B153S Soğutma fanı (Susturucu dahil)	1 TAKIM
Dikey uzatma masası	VT150 Dikey Açılır Masa	1 TAKIM
Güç amplifikatörü	LA-40KVA dijital anahtarlamalı güç amplifikatörü	1 TAKIM
Koruma sistemi	Servo koruma sistemi	1 TAKIM
Güç kaynağı	Uyarma güç kaynağı	1 TAKIM
Titreşim denetleyicisi	Dijital titreşim kontrolörü VCSusb-2 (2 kanallı)	1 TAKIM
Sensörler	Sistem hızlanma sensörü	1 adet
Bilgisayar sistemi	Kontrol bilgisayarı	1 TAKIM

Teknik Parametreler

A30F44 Elektromanyetik Uyarma Jeneratörü

Maksimum sinüzoidal uyarma kuvveti	4000Kg.f zirve
Maksimum Rastgele Heyecan Verici Kuvvet	4000Kg.f rms
Maksimum darbe uyarma kuvveti	8000Kg.f zirve
Frekans Aralığı	1~3000Hz
Maksimum yer değiştirme	100 mm sayfa
Maksimum hız	2,0 m/sn
Maksimum hızlanma	100G (980 m/s²)
Birinci dereceden rezonans frekansı	2500 Hz±5%
Yük	1000 kg
Titreşim izolasyon frekansı	2,5Hz
Hareketli bobin çapı	Ф440 mm
Hareketli bobin ağırlığı	60kg
Akı kaçağı	<10gauss
İzin verilen eksantrik moment	>500N.m
Ekipman boyutu	1400mm×980mm×1230mm (dikey genişletme platformu hariç)
Ekipman ağırlığı	2800Kg

LA-40K Dijital Anahtarlamalı Güç Amplifikatörü

Çıkış gücü	50KVA
Çıkış voltajı	110Vrms
Çıkış akımı	500Silah
SNR	≥70dB
Amplifikatör boyutu	910mm×620mm×2050mm

Servo Koruma Sistemi

Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı voltaj, aşırı akım, giriş düşük voltajı, harici arıza, kontrol güç kaynağı, mantık hatası ve giriş fazı kaybını içeren kapsamlı koruma fonksiyonları.

Dijital Titreşim Kontrol Cihazı VCSusb-2

Donanım yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol fonksiyon modülü	Sinüs, rastgele, klasik şok
Kontrol bilgisayarı	LCD monitörlü orijinal marka bilgisayar
Yazılım	İngilizce işlem, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekansı tarama analizi, otomatik WORD test raporu oluşturma

Hızlanma Sensörü LTE C04A07

Frekans aralığı	1-8000Hz
Hassasiyet	30mv/g
Sıcaklık aralığı	-40 - 160°C

VT2012 Dikey Açılır Masa

Malzeme	Magnezyum alaşımı, yüzeyi sert eloksallı
Tablo boyutu	2000×1200 mm
Sabit delik	M10 dikdörtgen dağıtım 100mm*100mm paslanmaz çelik vida kovanı
Üst limit kullanım sıklığı	Sinüs 100 Hz, Rastgele 200 Hz
Ağırlık	Yaklaşık 340KG

B153S Soğutma Fanı (Susturucu Dahil)

Fan gücü	15KW
Fan akış hızı	81,6m³/s
Fan basıncı	0,075kgf/cm²

Elektrik Gereksinimleri

Güç kaynağı	Trifaze 5 telli 380V/50Hz 75 KVA
Basınçlı hava	0.6Mpa
Topraklama direnci	≤4Ω

Sistem Bileşenleri ve Özellikleri

1. Titreşim Masası Gövdesi

Hareketli Bobin:Üstün dayanıklılık için optoelektronik yük destek sistemine ve çift yataklı eksenel kılavuza sahip döküm ve elle işlenmiş hareketli bobinler
Uyarma Bobini:Düşük akı sızıntısı ve düzgün manyetik alan ile çift manyetik devre yapısı
Gövde Yüzeyi:Uzun süreli aşınma ve pas önleme koruması için gelişmiş fosfatlama işlemi ve araba boyası teknolojisi
Masa Soğutma:Geliştirilmiş hava giriş yapısına sahip düşük gürültülü fanlar, uyarma bobini için petek hava kanalı ve gelişmiş soğutma için çift katmanlı şönt hava kanalı

2. LA Dijital Anahtarlamalı Güç Amplifikatörü

Yüksek stabilite ve güvenilirliğe sahip güvenilir IGBT teknolojisi
AB "CE" standardı gereklilikleriyle uyumlu
Yüksek sinyal-gürültü oranı için sinüzoidal frekans çarpma darbe genişliği modülasyon teknolojisi
Yüksek dönüşüm verimliliği için anahtarlamalı güç kaynağı çalışma prensibi
Elektronik otomatik akım paylaşım teknolojisi
Mükemmel güvenlik performansı

3. Servo Koruma Sistemi

Güç şebekesi aşırı voltajı, düşük voltaj, faz kaybı, mantık hatası, güç modülü geçişi, aşırı sıcaklık, çıkış aşırı akımı, çıkış aşırı voltajı, sürücü gücü, platformun aşırı yer değiştirmesi, platform sıcaklığı, harici kilitleme ve daha fazlasını içeren eksiksiz koruma fonksiyonları.

4. Dikey Genişleme Platformu

Daha büyük montaj numuneleri için bir platform olarak tasarlanmıştır; kare, yuvarlak veya özel konfigürasyonlarda mevcuttur. Tüm genişletme platformları, dinamik karakteristik etkiyi en aza indirmek için modal frekans modellemesine ve analizine tabi tutulur. Ekli sönümleme malzemesi ile magnezyum alaşımından döküm.

5. Fotoelektrik Otomatik Merkezleme Sistemi

Dengeli durumu korumak için hareketli bobin konumunu otomatik olarak ayarlayarak, yükleme ve boşaltma işlemleri sırasında hareketli bobinin ortalanmış kalmasını sağlar.

6. Dijital Titreşim Kontrol Cihazı

Dijital Titreşim Kontrol Cihazı Teknik Parametreler

Giriş Kanalı

Giriş kanalı sayısı	2 eşzamanlı giriş kanalı
Giriş sinyali türü	Gerilim/şarj
Giriş direnci	>110kΩ
Maksimum voltaj giriş aralığı	±10V
Maksimum şarj giriş aralığı	±10000PC
SNR	>100dB
Filtre	160dB/oktav analog filtre
Giriş arayüzü	Üç isteğe bağlı giriş: voltaj, ICP ve şarj
Maksimum giriş	±10VPEAK
Analog/dijital dönüştürücü (ADC)	24 bit çözünürlük, dinamik aralık: 114dB, maksimum örnekleme frekansı 192kHz
Devre özellikleri	Dahili ICP sabit akım kaynağı ve şarj amplifikatörü, iki 10V/1V aralığı, isteğe bağlı AC/DC bağlantısı, analog kenar yumuşatma filtresi

Çıkış Kanalı

Çıkış kanalı sayısı	1 çıkış kanalı
Çıkış sinyali türü	Gerilim sinyali
Çıkış empedansı	<30Ω
Maksimum voltaj çıkış aralığı	±10V
Maksimum çıkış akımı	100mA
Genlik doğruluğu	2mV
Harmonik bozulma	<-95dBfs
Filtre	160dB/oktav analog filtre
Kanal eşleştirme	Genlik 0,04dB, faz ±0,5
Dijital/analog dönüştürücü (DAC)	24 bit çözünürlük, dinamik aralık: 120dB, maksimum örnekleme frekansı 192kHz
Devre özellikleri	Analog kenar yumuşatma filtresi; çıkış koruma devresi
Test türü	Rastgele titreşim kontrolü/sinüzoidal kontrol/tipik şok kontrolü

Dijital Titreşim Kontrol Cihazı İşlevleri

Rastgele Kontrol

Kullanıcı tanımlı güç spektrumu diyagramlarıyla transfer fonksiyonu eşitleme yöntemini kullanır. Sistem doğrusal olmayan durumları ve yük değişiklikleri için uyarlanabilir algoritmalarla gerçek zamanlı çok kanallı kapalı döngü kontrolü için sürekli olarak Gauss rastgele sinyallerinin çıktısını verir.

Frekans aralığı: 0~4800Hz (18750Hz'e genişletilebilir)
Çözünürlük: 100, 200, 400, 800, 1600, 3200 spektral çizgi
Kontrol güç aralığı: >90dB
Kontrol stratejisi: tek kanal kontrolü, ağırlıklı ortalama, maksimum değer, minimum değer

Sinüs Kontrolü

Genlik kontrolü, bekleme ayarları ve esnek tarama yapılandırmalarıyla yüksek kaliteli sinüs ve sinüs tarama sinyalleri sağlar.

Frekans aralığı: 1Hz~5000Hz (10000Hz'e genişletilebilir)
Kapalı döngü süresi: 5 mS
Harmonik bozulma: <-100dB
Frekans tarama modları: doğrusal (0~6000 Hz/dak) ve logaritmik (0~100 Ekim/dak)
Süpürme yönü: yukarı, aşağı
Tarama süresi: tarama sayısı veya test süresi olarak yapılandırılabilir

Klasik Şok

Yarım sinüs dalgası, çan dalgası, dikdörtgen dalga, yamuk dalga, ön tepe testere dişi dalgası, arka tepe testere dişi dalgası ve üçgen dalga dahil olmak üzere çeşitli dalga biçimi türlerini destekleyen transfer fonksiyonu eşitleme yöntemini kullanır.

Darbe süresi: 0,5 ila 3.000 mS
Maksimum analiz bant genişliği: 18750Hz
Çerçeve boyutu: 16384'e kadar
Uyumluluk: MIL-STD-810 (ABD askeri standardı), ISO standardı, kullanıcı tanımlı kesinti kontrol sınırları
