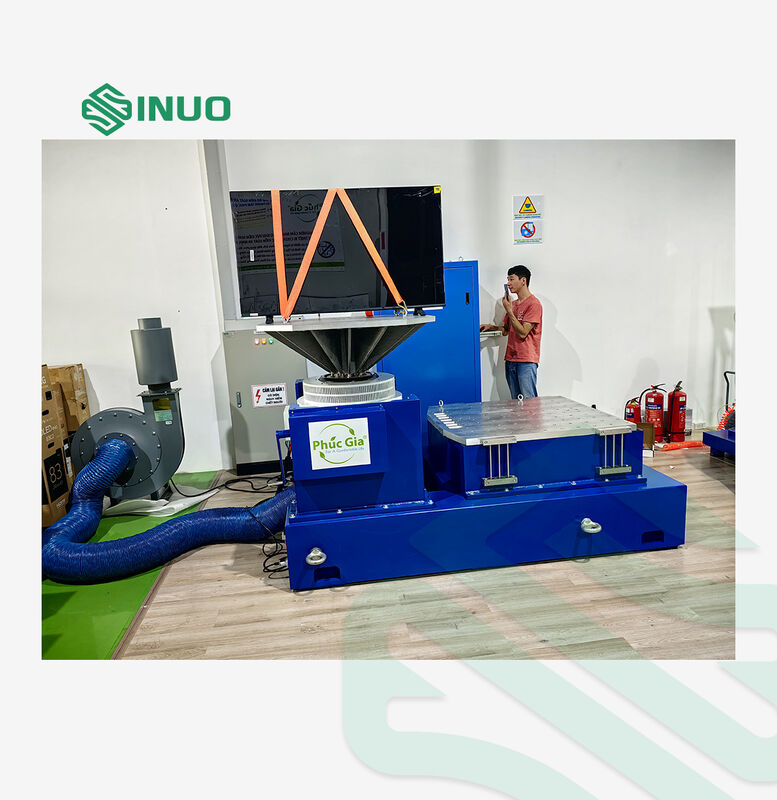

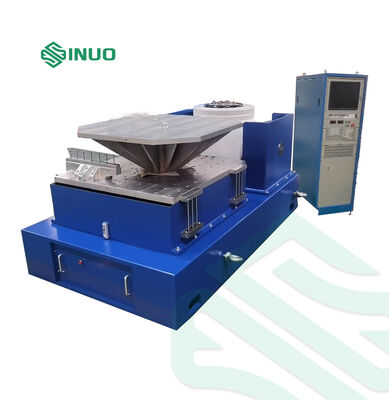

Vertikal ve yatay tablolarla ulaşım titreşim testi sistemi

Proje

Yapılandırma talimatları

Qty

1.

Titreme masası gövdesi

VG4000-100 elektromanyetik uyarma jeneratörü

1 SET

Hareketli sarmal için otomatik merkezleme kontrol cihazı

1 SET

BL-4000 Soğutma fanı (sessizleyici dahil)

1 SET

VT60 Dikey uzatma tablosu (600×600mm)

1 SET

HB120 Yatay yağ filmi slaytı (1200×1200mm)

1 SET

2.

Dijital anahtarlama güç güçlendirici

LA-45KVA dijital anahtarlama güç güçlendirici

1 SET

Servo koruma sistemi

1 SET

Harekete geçirme güç kaynağı

1 SET

3.

Dijital titreşim denetleyici VCS-2

2 kanallı dijital titreşim kontrolörü

1 SET

Sistem hızlandırma sensörü

2 PCS

Kontrol bilgisayarı

1 SET

4.

Aksesuarlar

Bağlantı kabloları/su boruları/hava boruları

1 SET

Uygulama talimatları, denetim raporları, sertifikalar, bakım kılavuzları

1 SET

Aksesuar aletler (T tipi anahtar, altıgen anahtar, tornavida vb.)

1 SET

Kontrol yazılımı kurulum CD/Yedek parçalar

1 SET

VG4000-100 elektromanyetik uyarılma jeneratörü parametreleri

Maksimum sinüzoidal uyarılma kuvveti

4000Kg.f zirve (40KN)

Maksimum Rastgele Heyecanlı Güç

4000Kg.f rms (40KN)

En yüksek çarpma uyarı kuvveti

8000Kg.f zirve (80KN)

Frekans aralığı

1.2700 Hz

Maksimum hareket

100 mm p-p

En yüksek hız

2m/s

Maksimum hızlanma

100G (980 m/s)²)

Maksimum yük ve ivme ilişkisi: F=M.A.

5G ((49m/s)²)

10G ((98m/s²)

20G ((196m/s²)

30G(294m/s²)

760 kg

360 kg

160 kg

93kg

Birinci sıra rezonans frekansı:

2500 Hz±5%

Maksimum yük:

800 kg

Titreme izole frekansı:

2.5 Hz

Hareketli sarmal çapı:

F420 mm

Hareketli bobin ağırlığı:

40 kg

Akış sızıntısı

< 10 gauss

İzin verilen eksantrik moment

> 500N.m

Ekipmanın boyutu

1400mm×1300mm×1240mm ( dikey genişleme tablosu dahil değil)

Ekipmanın ağırlığı

3600 kg

LA-45 dijital anahtarlama güç güçlendirici

Çıktı gücü

45KVA

Çıktı voltajı

110Vrms

Çıktı akımı

400Arms

SNR

≥ 70dB

Güçlendirici boyutu

810 mm × 555 mm × 1810 mm

Servo koruma sistemi

Görev

Sıcaklık, rüzgar basıncı, aşırı hareket, aşırı gerilim, aşırı akım, giriş alt gerilimi, dış hatası, kontrol güç kaynağı, mantık hatası, giriş faz kaybı

Dijital titreşim denetleyicisi VCSusb-2

Donanım yapılandırması

2 eşzamanlı giriş kanalı, 1 çıkış kanalı

Kontrol fonksiyonu modülü

Sine, rastgele, tipik şok

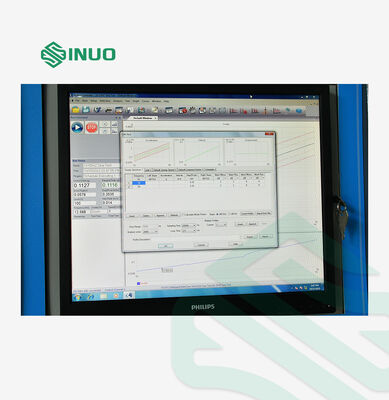

Kontrol bilgisayarı

LCD monitörü olan orijinal marka bilgisayar

Yazılım

Çince / İngilizce işletim, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi vb. gerçekleştirilebilir. Otomatik olarak WORD test raporları üretebilir, görüntüleyebilir,Dükkan, test parametrelerini belirler ve sinyallerin ve verilerin işlevlerini analiz eder.

Sistem hızlandırıcısı

Frekans aralığı: 1 ′′12000Hz

Duyarlılık: 30 PC/g

Sıcaklık aralığı: -24 - 250°C

VT60 dikey uzatma tablosu

Malzeme

Magnezyum alaşımı, yüzey sertleştirilmiş

Masa boyutu

600×600 mm

Sabit delik

M8 dikdörtgen dağıtım 100mm*100mm paslanmaz çelik vida kol, dayanıklı ve aşınmaya dayanıklı

Yukarı sınır kullanım sıklığı

Sinus 2000 Hz, rastgele 2000 Hz

Ağırlık

Yaklaşık 60 kilo.

HB120 yatay yağ filmi kaydırma masası

Malzeme

Magnezyum alaşımı, yüzey sertleştirilmiş

Masa boyutu

1200×1200 mm

Sabit delik

M12 dikdörtgen dağıtım 100mm*100mm paslanmaz çelik vida kol, dayanıklı ve aşınmaya dayanıklı

Yukarı sınır kullanım sıklığı

Sinus 500 Hz, Rastgele 2000 Hz

Ağırlık

Yaklaşık 170 kilo.

BL-5000 soğutma fanı

Fan gücü:

15KW

Fan akışı:

1.2m³/s

Fan basıncı:

6.5kpa

Elektriksel gereksinimler

Güç kaynağı

AC 3 fazlı 380V/50Hz 65 KW

Sıkıştırılmış hava

0.6Mpa

Yer direnci

≤4Ω
