Elektrikli Araç Pil Paketi için RS485 Rejeneratif Dc Elektronik Yük

Elektrikli Araç Pil Paketi için RS485 Rejeneratif Dc Elektronik Yük

Marka Adı:	Sinuo
Model Numarası:	SNELD serisi
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	10 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

Calibration Certificate (Cost Additional)

Çıkış Modu:

CV/CC/CP/CR

Voltaj aralığı:

24.0-800.0VDC

Geçerli aralık:

özelleştirilmiş

Direnç Aralığı:

50mΩ-500Ω

Voltaj Ayar Doğruluğu:

%0.1 FS çözünürlüğü: 0.1V

Mevcut Ayar Doğruluğu:

%0.1 FS Çözünürlük: 01A

Güç Ayarı Doğruluğu:

%0,2 FS çözünürlük: 10W

Direnç Ayar Doğruluğu:

%2 çözünürlük: 1mΩ

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

10 takım/ay

Vurgulamak:

RS485 rejeneratif dc elektronik yük

CV rejeneratif dc elektronik yük

PWM doğrultma rejeneratif elektronik yük

Ürün Tanımı

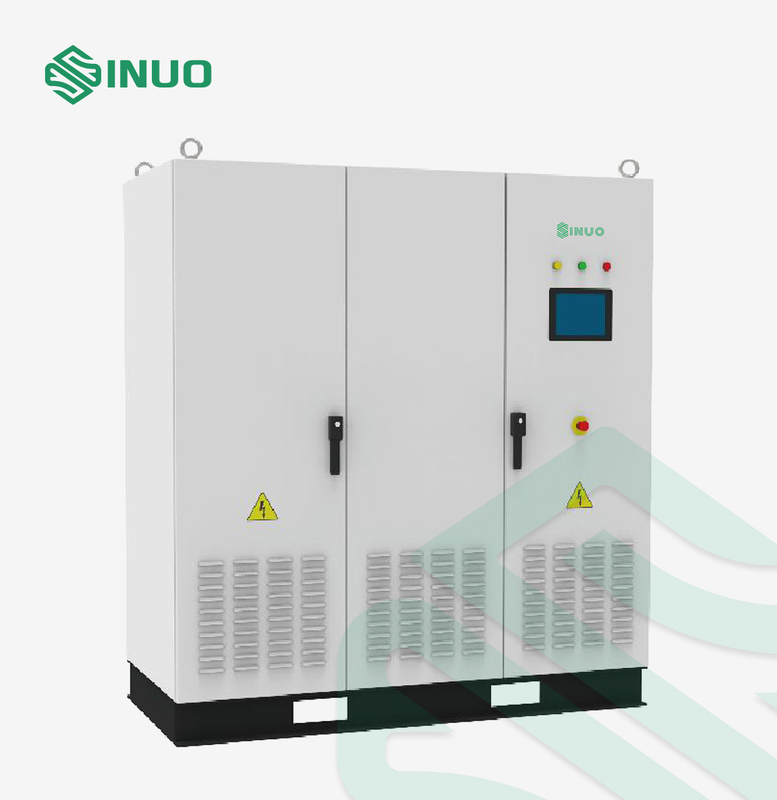

Elektrikli Araç Pil Paketi için Rejeneratif Tip DC Elektronik Yük

Ekipmana Genel Bakış

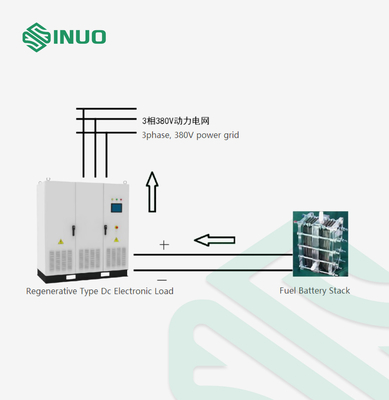

SNELD serisi rejeneratif DC elektronik yük, yüksek hassasiyetli, programlanabilir yük özellikleri elde etmek için yüksek frekanslı PWM düzeltme ve iki yönlü DCDC dönüştürme teknolojisini benimser ve giriş son enerjisinin %100'ü şebekeye geri beslenir.Yüksek giriş güç faktörü ve hızlı dinamik yanıt özelliklerine sahiptir.Bu yük serisi, yakıt hücresi yığınları, yakıt hücreli motor sistemleri, güç pil paketleri ve şarj istasyonları gibi deşarj yaşlandırma testlerinde yaygın olarak kullanılabilir.

Teknik parametreler

Ürün adı	Rejeneratif Tip DC Elektronik Yük
Ürün numarası	SNELD10-800		SNELD100-800		SNELD150-800		SNELD300-800		SNELD500-800
Anma gücü	40kw		100kw		150kw		300kw		500kw
Zirve gücü	60kw		150kw		225kw		425kw		750kw
Temel beceriler
çekme fonksiyonu	Cihazı ayarlanan moda göre çekin
izolasyon fonksiyonu	Dahili izolasyon trafosu
kablolama	Giriş terminali: üç fazlı üç telli
Çıkış parametreleri
çıkış modu	Sabit voltaj (CV), sabit akım (CC), sabit güç (CP), sabit direnç (CR)
Voltaj aralığı	24.0-800.0VDC
Geçerli aralık	± (0-80) A		± (0-200) A		± (0-300) A		± (0-600) A		± (0-1000) A
tepe akımı	±120A		±300A		±450A		±900A		±1500A
Direnç aralığı	50mΩ-500Ω
Voltaj ayarı doğruluğu	%0.1 FS çözünürlüğü: 0.1V
Mevcut ayar doğruluğu	%0.1 FS Çözünürlük: 01A
Güç ayarı doğruluğu	%0,2 FS çözünürlük: 10W
Direnç ayarı doğruluğu	%2 çözünürlük: 1mΩ
Dalgalanma (vpp)	%0.2 FS
Geçici kurtarma süresi	5ms
Voltaj yükselme süresi	10 ms (%10 yük - %90 yük)
Akım yükselme zamanı	10 ms (-%90 yük ~+%90 yük)
Kaynak voltajı etkisi	≤0.1%
Yük etkisi	≤0.1%
Çıkış fonksiyonu
Görüntülemek	Büyük ekran renkli dokunmatik ekran
dalga biçimi düzenleme	Gerilim ve akım eğimi, merdiven, çevrim kontrolü, atlama kontrolü, akü deşarj eğrisi simülasyonu
Acil durdurma işlevi	acil Durum butonu
Başlat-durdur kontrolü	Deşarj, şarj ve durdurmanın ayrı kontrolü
Bms arayüz işlevi	Zamanında koruma sağlamak için BMS iletişim komutlarını, tetik koşullarını vb. serbestçe ayarlayabilir
Yumuşak başlangıç	Ön şarj işlevi
koruyucu fonksiyon
Koruyucu cihaz	GBT aşırı akımı, IGBT aşırı ısınması, trafo aşırı ısınması, çıkış aşırı gerilimi ve düşük gerilimi, aşırı akım, aşırı yük, kısa devre
Uzak arayüz
İletişim arayüzü	Standart konfigürasyon: RS485 Opsiyonel: CAN, ETHERNET, USB
Giriş parametreleri
Giriş faz numarası	Üç fazlı 3 telli + PE
Giriş Gerilimi Aralığı	323V-437V(LL)
Giriş frekansı aralığı	45~55Hz
Giriş gücü faktörü	>0.99
Giriş harmonikleri	≤3%
Anahtarlama zamanı	≤10ms (+90% yük~-90% yük)
Çalışma ortamı
Çalışma sıcaklığı	-20~45℃
çalışma nemi	%10~90 Bağıl Nem(yoğuşmasız)
Hacim ve ağırlık
Boyutlar	1200x1960x800			1400x1960x800		2600x1960x800		4500x1960x1000
Ağırlık	500	800		1000		1800		3200

Ana Özellikler

1. Yüksek frekanslı PWM düzeltme ve çift yönlü DCDC teknolojisini, saf dijital kontrolü, güçlü işlevi ve yüksek güvenilirliği benimseyin.

2. Dört çıkış modu: sabit akım (CC), sabit voltaj (CV), sabit güç (CP) ve sabit direnç (CR).

3. Mevcut anahtarlama yanıt hızı hızlıdır ve bu da yakıt hücresi test gereksinimlerini karşılayabilir.

4. Yakıt hücresi yığını test gereksinimlerini karşılayabilecek düşük voltajlı ve yüksek akımlı yük kapasitesine sahiptir.

5. PWM dönüştürme teknolojisini kullanarak, emilen enerjinin %100'ü şebekeye geri beslenir, enerji tasarrufu ve emisyon azaltımı ve yüksek giriş güç faktörü, şebekede kirlilik olmaz.

6. Çoklu koruma fonksiyonları: voltaj altında çıkış, faz kaybı, aşırı voltaj çıkışı, aşırı ısınma, IGBT aşırı akım, aşırı sıcaklık koruması, kısa devre akım sınırı koruması.

Başvuru

1. Yakıt hücresi yığını deşarj testi

2. Şarj hav yaşlandırma ve performans testi

3. DC güç kaynağı ekipmanının yaşlanma ve performans testi

4. Güç pil deşarj testi
