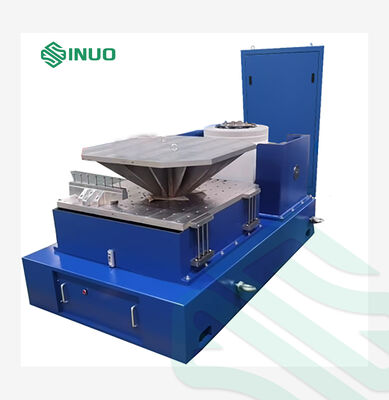

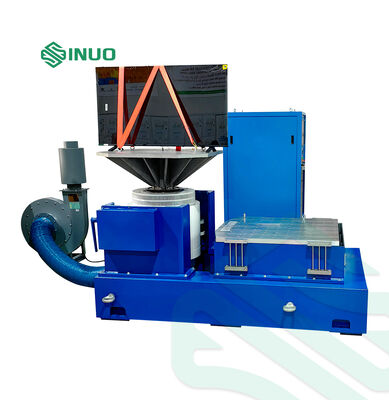

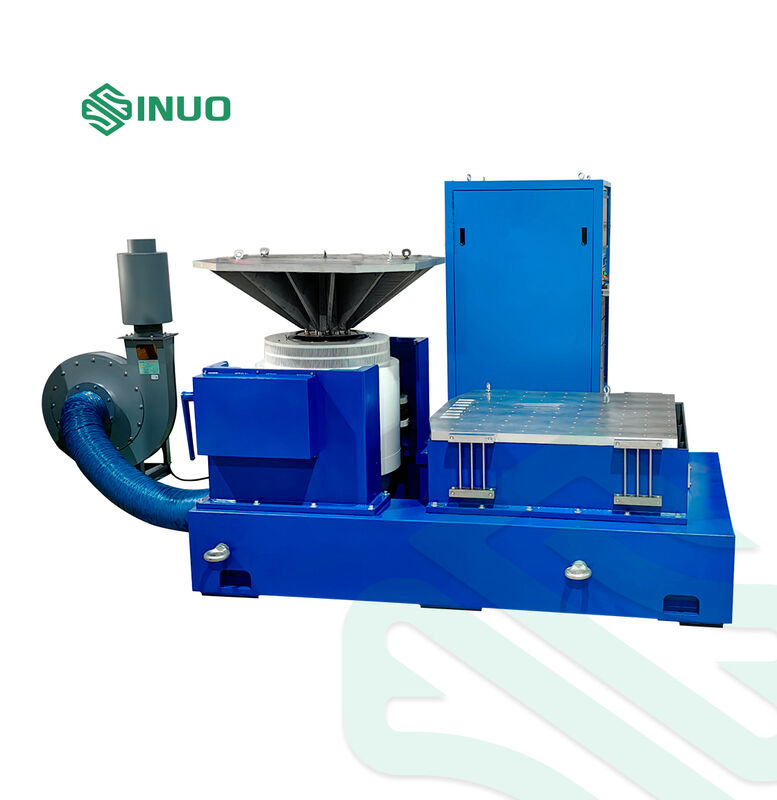

Otomotiv ve havacılık elektroniği için yüksek performanslı titreşim test sistemi

Otomotiv ve havacılık elektroniği için yüksek performanslı titreşim test sistemi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV310HG60VT60VCSusb-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs kuvveti:

1000kg.f

Maks. Hız:

1.8 m/s

Yük:

300kg

Armatür çapı:

Ф240 mm

Maks. Yerinden etme:

76 mm pp

Maks. Hızlanma:

82G (800 m/s2)

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

RS485 rejeneratif dc elektronik yük

CV rejeneratif dc elektronik yük

PWM doğrultma rejeneratif elektronik yük

Ürün Tanımı

Otomotiv ve havacılık elektroniği için yüksek performanslı titreşim test sistemi

Bu gelişmiş titreşim test sistemi, otomotiv ve havacılık uygulamalarında kullanılan elektronik bileşenlerin dayanıklılığını ve güvenilirliğini doğrulamak için gerçek dünya çevresel koşullarını simüle eder.

Ürün Uygulamaları

Titreşim testi, gerçek çevresel koşullar altında performanslarını değerlendirmek için heyecan verici bileşenleri veya cihazları içerir.Sistemlerimiz, devre kartları da dahil olmak üzere çok çeşitli endüstriyel ürünler için tasarlanmıştır., uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,ve ASTM.

titreşim testi metodolojisi

Test yapılandırması parametreleri:

Müşteri tarafından tanımlanan test koşulları
Test türleri: Sinus tarama ve rastgele titreşim
Frekans yanıt aralığı: 2-5000Hz
Hesaplama formülü: A ((g) = ((2πf) 2Dcm/980 ∆A = 0,002DmmF2

Ekipmanın Ana Şekli

VG1000-76 Elektromanyetik Heyecan Jeneratörü Teknik Parametreleri

Maksimum sinüzoidal uyarılma kuvveti	1000kg.f zirve
Maksimum Rastgele Heyecanlı Güç	1000Kg.f r.ms
En yüksek çarpma uyarı kuvveti	2000Kg.f zirve
Frekans aralığı	1-2900 Hz
Maksimum yer değiştirme	76 mm p-p
En yüksek hız	1.8 m/s
Maksimum hızlandırma	82G (800 m/s2)
Birinci sıra rezonans frekansı	3200 Hz±5%
M1+M2 yararlı yük	300 kg
Titreme izole frekansı	2.5 Hz
Hareketli bobin çapı	F240 mm
Hareketli sarmal ağırlığı	14kg
Belirtilen eksantrik moment	350 N.M
Masanın üzerine bir vida.	16×M10
Akış sızıntısı	< 10 gauss
İzin verilen eksantrik moment	300 N.m
Ekipmanın boyutu	945 mm × 720 mm × 784 mm
Ekipmanın ağırlığı	1000 kg

Maksimum yük ve hızlanma ilişkisi (Sine):

Hızlandırma	Maksimum Yük
5G	188Kg
10G	88KG
20G	38Kg
30G	21Kg

Yatay kaydırıcı platform

Yatay kaydırma tasarımı, yüksek devrilme moment kapasitesine ve yan kısıtlamaya sahiptir.En iyi yönlendirme yağ filmi damping özelliklerini korurken olağanüstü dinamik moment sınırları sağlarYatay kaydırma masası montajı kaydırma plağı, bağlantı başı, doğal granit levhası, yatay kaydırma masası tabanı ve bağımsız yağ kaynağı içerir.

Sistem Özellikleri

Yüksek Performans ve Güvenilirlik

PC bağımsız kontrol döngüsü ile DSP işlemcisi aracılığıyla kapalı döngü kontrolü, gerçek zamanlı sistem tepkisini ve yüksek verimliliği sağlar.Güvenilirlik ve hassasiyeti garanti etmekTüm giriş kanalları 24 bit çözünürlüklü ADC'lere, düşük gürültülü donanım tasarımına ve yerleşik analog / dijital anti-aliasing filtrelerine sahiptir.

Kullanıcı Dostu İşlem

Anlayışlı işletim ve kapsamlı yardımcı işlevlere sahip Windows tabanlı uygulama yazılımı. Otomatik sihirbazlar ve test raporu üretimi, tekrar eden test görevlerini kolaylaştırır.USB2 ile kapsamlı test parametre ayarlarıPürüzsüz bilgisayar entegrasyonu için.0 arayüzü.

Güçlü ve Esnek İşlevsellik

Gelişmiş titreşim kontrol platformu çoklu karmaşık görevleri işleyebilir.Modüler tasarım, aynı donanım platformunda çeşitli test ve analiz gereksinimlerini karşılamak için farklı donanım ve yazılım bileşenlerinin yapılandırılmasını sağlar.

Kapsamlı Test Güvenliği

Küçük ölçekli sinyal kontrolü, gürültü seviyesinin değerlendirilmesi ve aktarım fonksiyon analizi için sistem titreşiminin önizlemesini sağlar.Test nesneleriSistem anormallikleri sırasında anında test kapatması için yerleşik acil durum kapanış anahtarı.

Otomatik Test Raporlama

Tek tıklama ile Word veya PDF biçimindeki test raporlarının oluşturulması. Kapsamlı belgelendirme test kontrol işlevleri, parametreler ayarlama, kontrol hedef spektrum eğrileri,Zaman alanı ve frekans alanı eğrileriDoğrudan baskı, önizleme ve özelleştirilebilir rapor biçimleriyle çevrimiçi dağıtım destekler.
