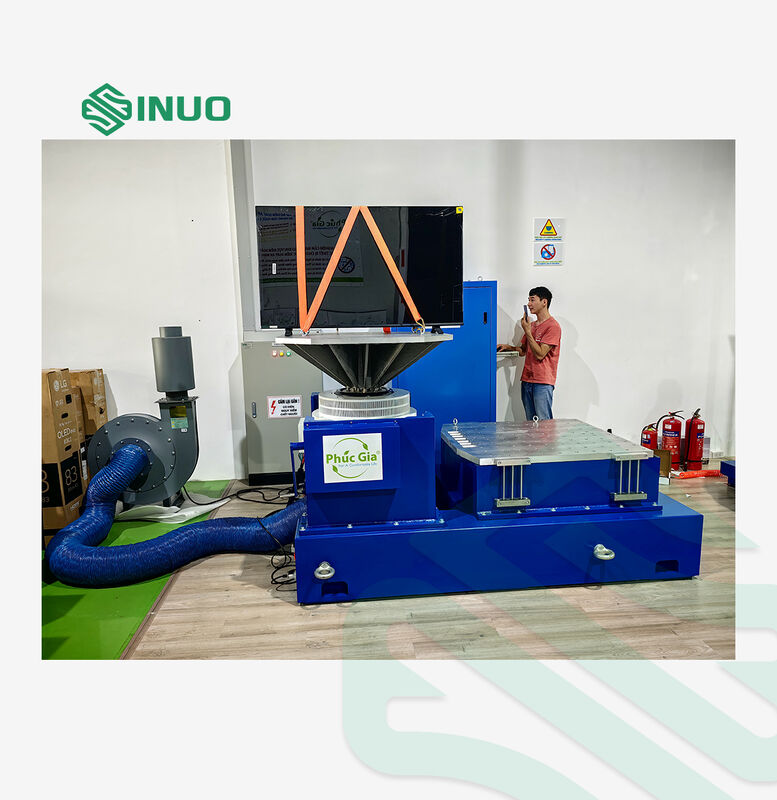

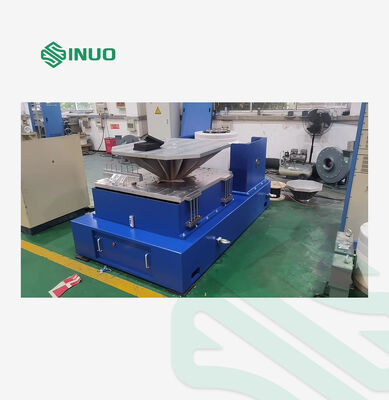

Entegre Elektrodinamik Salkımlı Yüksek Kapasite titreşim Deneme Sistemi

Entegre Elektrodinamik Salkımlı Yüksek Kapasite titreşim Deneme Sistemi

Marka Adı:	Sinuo
Model Numarası:	SN553-EV222HG80VT80
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs kuvveti:

2400Kg.f

Rastgele güç:

2200kg.f

Şok Gücü:

4400kg.F

Maks.Hız:

2m/s

Maksimum Hızlanma:

100G (980 m/s2)

Yük:

400 kg

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

WH AH Elektriksel Güvenlik Test Cihazları

LCD Ekran Elektriksel Güvenlik Test Cihazları

RS232 ac dc güç analizörü

Ürün Tanımı

Entegre Elektrodinamik Çalkalayıcılı Yüksek Kapasiteli Titreşim Test Sistemi

Ürün Uygulaması

Titreşim testi, gerçek dünya çevresel koşullarını simüle etmek için bileşenleri ve cihazları uyarmayı veya şok etmeyi içerir. Bu sistem, devre kartları, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri dahil olmak üzere çok çeşitli endüstriyel uygulamalar için tasarlanmıştır.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM dahil olmak üzere ulusal ve uluslararası standartlara uygun kapsamlı uyarma ve test çözümleri sunmaktadır.

Titreşim Makinesi Seçimi ve Jeneratör Yapısı

Müşteri tarafından sağlanan test koşulları
Test türleri: Sinüs süpürme; Rastgele
Frekans tepki aralığı: 2-5000Hz
Formül: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Ekipman Yapılandırması

Öğe	Yapılandırma	Miktar
1)	Titreşim çalkalayıcı
	A20S34 çalkalayıcı (Pnömatik Merkezleme Kontrol Cihazı dahil)	1 set
	B752S üfleyici (susturucu ve Kanal dahil)	1 set
	Kafa Genişletici VT80CM	1 set
	Yatay Kayma tablası HG80M	1 set
2)	Güç Amplifikatörü
	LA20K Güç amplifikatörü (Alan güç kaynağı dahil)	1 set
3)	Titreşim Kontrol Cihazı-Vcs-02 (Donanım ve Kontrol Fonksiyonları Program yazılımı CDS dahil
	İvmeölçer (Uzunluk 7m düşük gürültülü BNC-M5 kablosu dahil)	2 set
	Bilgisayar (Klavye, fare ve monitör dahil)	0 set
4)	Belgeler Kullanım Kılavuzu, Paket Listesi	1 set
5)	Aksesuarlar
	Bakım Araçları	1 set
	Standart Yedek Parçalar

Şartname

Çalkalayıcı Özellikleri
Tepe Sinüs (Pk)	2400Kg.f tepe (24KN)
Rastgele (RMS)	2200Kg.f rms (22KN) @ISO5344
Şok (Pk)	4400Kg.f tepe (44KN) @6ms
Kullanılabilir Frekans	DC～3000Hz
Maksimum Yer Değiştirme (p-p)	51mm (2 inç)
Maks. hız	2m/s
Maks. ivme	Sinüs:100g (980 m/s2)；Rastgele: 60g (588 m/s2)
Dikey Yük Desteği	400 kg
Gövde Süspansiyonu Doğal Frekans (İtme Ekseni)	2,5 Hz'den az
Armatür Çapı	Ф340 mm
Armatür Ağırlığı	Yaklaşık 24kg
Temel Rezonans Frekans (Çıplak tabla)	2.600 Hz (nom.) +/- %5
Yük Bağlantısı Noktalar (Standart)	21 paslanmaz çelik M10 Ekler
Kaçak Akı Yoğunluğu	＜10gauss
İzin Verilen Kısmi Kuvvet	500.N.M
Çalkalayıcı boyutları	1190mmU×860mmD×1060mmY
Güç Amplifikatörü Özellikleri LA20K
Nominal Çıkış Kapasitesi	22KVA
Sinyal-Gürültü Oranı	65 dB'den büyük
Amplifikatör Verimliliği	%90'dan büyük
Amplifikatör Genel Boyutları	650mmU×920mmD×1780mmY

Ana Özellikler

1) Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuz fonksiyonları, yüksek kararlılık.
2) Yüksek statik sertliğe ve düşük dinamik sertliğe sahip yük merkezi hava yastığı, güçlü taşıma kapasitesi, genlik değişimi konusunda mükemmel performans.
3) Yüksek verimli D sınıfı güç anahtarlaması, 3-sigma tepe akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4) Güvenlik kilidi ile hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği
5) Ek temel ihtiyacı olmadan titreşim platformu için hava yastığı şok izolasyon cihazı, titreşim dalgasının mükemmel üretimi ve titreşim iletiminde azalma
6) Farklı uygulamalar için yatay ve dikey genişleme platformları
7) Basit kontrolör çalışması
