Yüksek performanslı titreşim makinesi: 1200kg yük kapasitesi, 76mm vuruş

Yüksek performanslı titreşim makinesi: 1200kg yük kapasitesi, 76mm vuruş

Marka Adı:	Sinuo
Model Numarası:	SN553- EVW390HB120VCS-4
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

sinüs kuvveti:

9000Kg.f

Rastgele güç:

9000Kg.f

Şok Gücü:

18000Kg.f

Yük:

1200 kg

Maks. Yerinden etme:

76 mm pp

Maks. Hızlanma:

120g

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

1000V lityum pil test cihazları

EVSE lityum pil test cihazları

Yalıtım Darbe elektrik güvenlik test cihazı

Ürün Tanımı

Yüksek performanslı titreşim makinesi: 1200kg yük kapasitesi, 76mm vuruş

Su soğutmalı titreşimli masa serisi, büyük itiş, güçlü taşıma kapasitesi, yüksek soğutma verimliliği ve maksimum 76 mm yer değiştirme ile olağanüstü performans sağlar.Büyük elektronik bileşikler için sıkı titreşim testi gereksinimlerini karşılamak için tasarlanmıştır, otomasyon cihazları, havacılık bileşenleri, yapay uydular ve askeri sistemler.

Özel olarak tasarlanmış trunnion sistemleri ve uygun temel desteği ile sistem, 1Hz veya DC'den başlayan düşük frekanslardan çalışır ve hem sinüzoidal hem de rastgele titreşim testlerini karşılar.

Ürün Uygulamaları

titreşim testi, performanslarını ve dayanıklılıklarını değerlendirmek için heyecan verici bileşenleri ve cihazları kullanarak gerçek dünya çevresel koşullarını taklit eder.Uygulamalar, devre kartları da dahil olmak üzere endüstriyel sektörlerde yayılır, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Laberton, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,ve ASTM.

Titreşim Makinesi Seçimi ve Spesifikasyonları

Seçim kriterleri

Müşteri tarafından sağlanan test koşulları
Test türleri: Sinus süpürgesi, Rastgele, Klasik Şok
Frekans yanıt aralığı: 1-2700Hz
Formül: A(g) = ((2πf) 2Dcm/980 ∆A=0.002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

Ekipman konfigürasyonu

Proje	Yapılandırma Ayrıntıları	miktarı

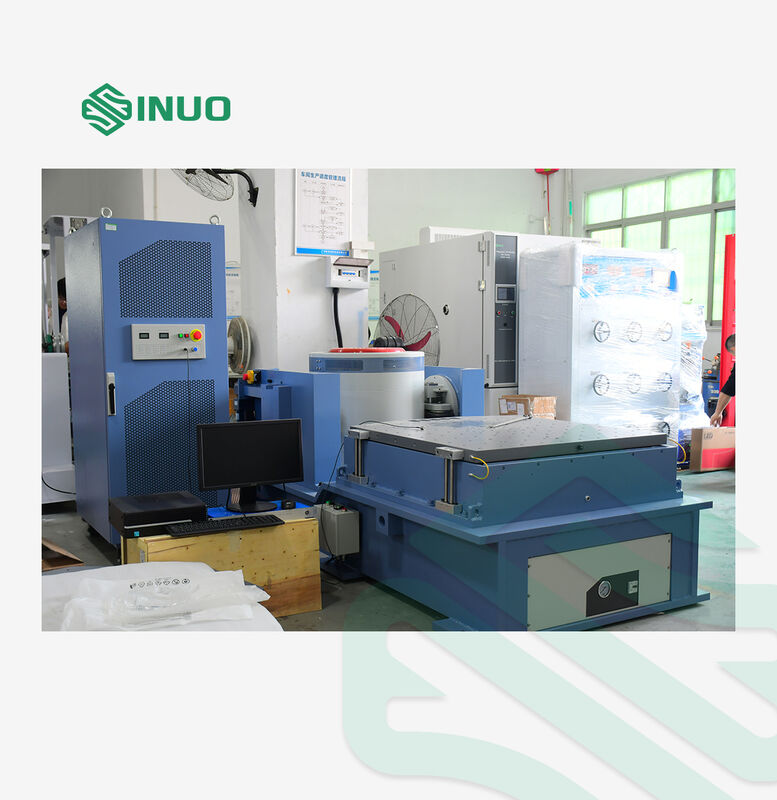

1Titreşme masası vücudu	E90T45 elektromanyetik uyarma jeneratörü Hareketli sarmal için otomatik merkezleme kontrol cihazı WCU-2 Su Soğutucusu VT120 dikey uzatma tablosu HB120 yatay yağ filmi kaydırma masası Elektrikli direksiyon mekanizması	1 SET
2. Dijital anahtarlama güç güçlendirici	LA-100KVA dijital anahtarlama güç güçlendirici Servo koruma sistemi Harekete geçirme güç kaynağı	1 SET
3Dijital titreşim kontrolörü VCS-4	Dört kanallı dijital titreşim kontrolörü Sistem hızlandırma sensörü Kontrol bilgisayarı	1 SET
4. Aksesuarlar	Bağlantı kabloları/su boruları/hava boruları Uygulama talimatları, denetim raporları, sertifikalar, bakım kılavuzları Aksesuar aletler (T tipi anahtar, altıgen anahtar, tornavida vb.) Kontrol yazılımı kurulum CD/Yedek parçalar	1 SET

Teknik parametreler

E90T45 Elektromanyetik Heyecan Jeneratörü

Maksimum sinüzoidal uyarılma kuvveti	9000Kg.f zirve
Maksimum Rastgele Heyecanlı Güç	9000Kg.f rms
En yüksek çarpma uyarı kuvveti	18000Kg.f zirve
Frekans aralığı	1.2700 Hz
Maksimum yer değiştirme	76 mm p-p
En yüksek hız	2m/s
Maksimum hızlandırma	120G (1176 m/s2)
Maksimum yük ve ivme ilişkisi: F=M.A.
5G (49m/s2)	2295kg
10G (98m/s2)	1095 kg
20G (196m/s2)	495kg
30G (294m/s2)	295kg
Birinci sıra rezonans frekansı	2200 Hz ± 5%
Maksimum yük	1200 kg
Titreme izole frekansı	3 Hz
Hareketli bobin çapı	F450 mm
Hareketli sarmal ağırlığı	90kg
Akış sızıntısı	< 10 gauss
İzin verilen eksantrik moment	> 1000N.m
Ekipmanın boyutu	1700mm×1360mm×1540mm ( dikey genişleme tablosu dahil değil)
Ekipmanın ağırlığı	5900 kg

LA-100 Dijital Değiştirme Güç Güçlendirici

Çıktı gücü	100KVA
Çıktı voltajı	110Vrms
Çıktı akımı	1000Arms
SNR	≥ 65dB
Güçlendirici boyutu	3300mm × 810mm × 2170mm
Güçlendirici ağırlığı	3700kg

Servo Koruma Sistemi

Kapsamlı koruma: elektrik şebekesi aşırı voltajı, elektrik şebekesi düşük voltajı, mantık hatası, güç modülü koruması, güç modülü sıcaklığı, çıkış aşırı akımı, çıkış aşırı voltajı,Sürücü güç kaynağı, platform yer değiştirme, platform sıcaklığı ve dış kilitleme devreleri. herhangi bir arıza tespit edilmesi üzerine sesli ve görsel alarmlar ile otomatik çıkış kapatma.

Dijital titreşim denetleyici VCS-4

Donanım yapılandırması	4 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol fonksiyonu modülü	Sinüs, rastgele, tipik şok, rezonans araması ve durmak
Kontrol bilgisayarı	LCD monitörü olan orijinal marka bilgisayar
Yazılım	Çince/İngilizce operasyon, zaman alanı ve frekans alanı analizi, sinyal kaynağı, sinüs frekans tarama analizi.Kapsamlı sinyal ve veri analizi yetenekleriyle otomatik olarak WORD test raporları oluşturur.
Sistem hızlandırıcısı	Frekans aralığı: 1-12000Hz, Duyarlılık: 50mv/g, Sıcaklık aralığı: -24 - 250°C

VT120 Dikey uzatma tablosu

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Masa boyutu	1200×1200 mm
Sabit delik	M12 dikdörtgen dağıtım 100mm × 100mm paslanmaz çelik vida koltuk
Yukarı sınır kullanım sıklığı	Sinus 500 Hz, rastgele 1500 Hz
Ağırlık	Yaklaşık 165Kg.

HB120 Yatay yağ filmi kaydırma masası

Malzeme	Magnezyum alaşımı, yüzey sertleştirilmiş
Masa boyutu	1200×1200 mm
Sabit delik	M12 dikdörtgen dağıtım 100mm × 100mm paslanmaz çelik vida koltuk
Yukarı sınır kullanım sıklığı	Sinus 2000 Hz, rastgele 2000 Hz
Ağırlık	170Kg (konektör olmadan)

Su Soğutma Birimi WCU

Isı değişim kapasitesi	100KW soğutma suyu kulesi 15T
Dış dolaşım suyu akışı/basıncı	200L/min 0.25-0.4Mpa
Destile edilmiş su gereksinimi	Su sertliği 30ppm, PH7-8, iletkenlik 1us/cm
Dış dolaşım suyu borusu arayüzü	1-1/4" veya DN32
Boyutlar (L × W × H)	610 mm × 900 mm × 2000 mm
Ağırlık	380 kg

Elektrik Gereksinimleri

Güç kaynağı	3 fazlı 5 tel 380V/50Hz 162 KW
Sıkıştırılmış hava	0.6Mpa
Yer direnci	≤4Ω
