IEC62196 Elektromanyetik titreşim test sistemi EV bileşenleri için

IEC62196 Elektromanyetik titreşim test sistemi EV bileşenleri için

Marka Adı:	Sinuo
Model Numarası:	SN553-EV440VT2012SMW-GP VCSusb-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Maksimum Sinüzoidal Uyarma Kuvveti:

4000kg.f Pik

Maksimum Rastgele Uyarıcı Kuvvet:

4000kg.f rms

Maksimum Darbe Uyarma Kuvveti:

8000Kg.f zirve

Maksimum yer değiştirme:

100 mm pp

Maksimum Hız:

2.0m/s

Maksimum hızlanma:

100g (980 m/s2)

Frekans Aralığı:

1~3000Hz

Yük:

1000 kg

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

DC Hipot Elektriksel Güvenlik Test Cihazları

RS232 Elektriksel Güvenlik Test Cihazları

DC 6000V ev test cihazları

Ürün Tanımı

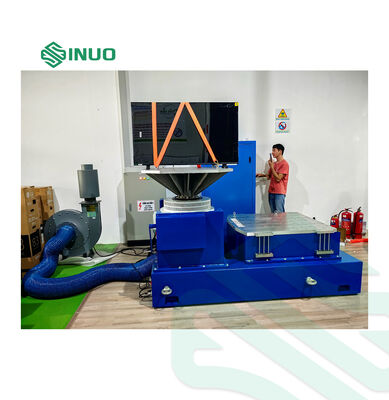

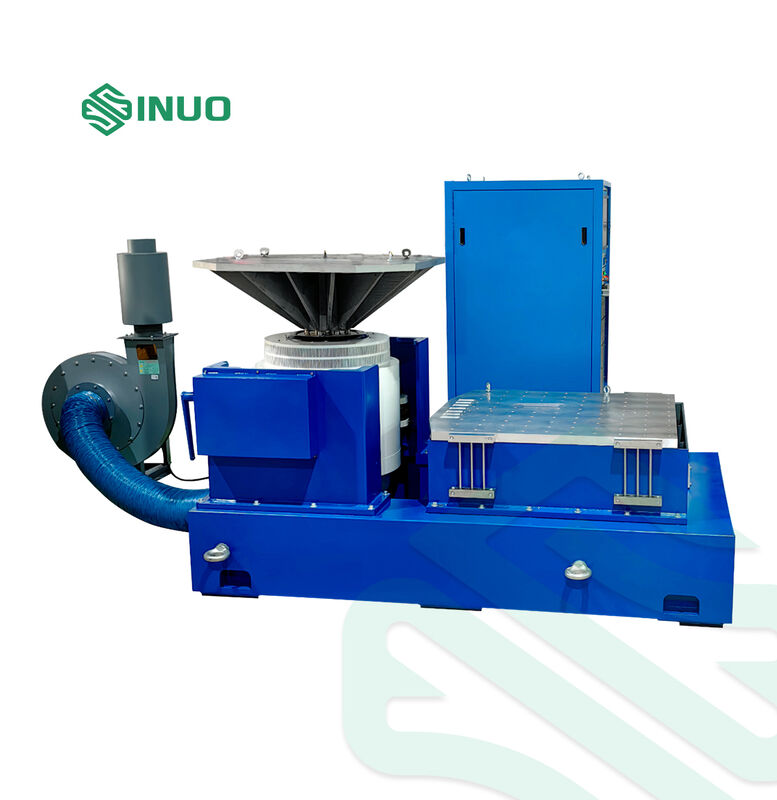

IEC62196 Elektromanyetik Titreşim Test Sistemi (EV Bileşenleri İçin)

Titreşim testi, bileşenleri ve cihazları, gerçek dünya koşullarına verdikleri tepkiyi değerlendirmek için simüle edilmiş streslere maruz bırakır. Bu temel süreç, havacılık, otomotiv ve tüketici elektroniği dahil olmak üzere çeşitli endüstrilerde ürün dayanıklılığını ve güvenilirliğini sağlar.

Sinuo, temel uyumluluk standartlarını (GB, GJB, UL, IEC, ASTM ve daha fazlası dahil) aşan özelleştirilmiş titreşim test çözümleri sunar. Belirli uygulama zorluklarınızı ele almaya, pazara sunma süresini hızlandırmak, ürün kalitesini artırmak ve endüstri lideri güvenilirliği sağlamak için hassas test yetenekleri sunmaya odaklanıyoruz.

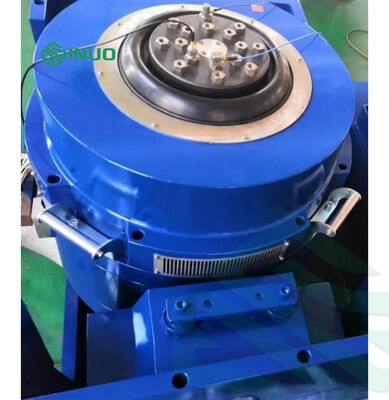

Titreşim Jeneratörü Yapı Şeması

Ekipman Prensip Şeması

Ekipman Teknik Parametreleri

Elektromanyetik Uyarım Jeneratörü Parametreleri

Parametre	Özellikler
Maksimum sinüsoidal uyarım kuvveti	4000Kg.f tepe
Maksimum Rastgele Uyarma Kuvveti	4000Kg.f rms
Maksimum darbe uyarım kuvveti	8000Kg.f tepe
Frekans Aralığı	1～3000 Hz
Maksimum yer değiştirme	100 mm p-p
Maksimum hız	2.0m/s
Maksimum ivme	100G (980 m/s²)
Birinci dereceden rezonans frekansı	2500 Hz±5%
Yük	1000 kg
Titreşim izolasyon frekansı	2.5 Hz
Hareketli bobin çapı	Ф440 mm
Hareketli bobin ağırlığı	60kg
Akı kaçağı	＜10gauss
İzin verilen eksantrik moment	＞500N.m
Ekipman boyutu	1400mm×980mm×1230mm (dikey genişleme platformu hariç)
Ekipman ağırlığı	2800Kg

Dijital Anahtarlamalı Güç Amplifikatörü

Parametre	Özellikler
Çıkış gücü	50KVA
Çıkış gerilimi	110Vrms
Çıkış akımı	500Arms
SNR	≥70dB
Amplifikatör boyutu	910mm×620mm×2050mm

Servo Koruma Sistemi

Sıcaklık, rüzgar basıncı, aşırı yer değiştirme, aşırı gerilim, aşırı akım, giriş düşük gerilimi, harici arıza, kontrol güç kaynağı, mantık arızası, giriş faz kaybı

Dijital Titreşim Kontrol Cihazı

Bileşen	Özellikler
Donanım yapılandırması	2 eşzamanlı giriş kanalı, 1 çıkış kanalı
Kontrol fonksiyon modülü	Sinüs, rastgele, klasik şok
Kontrol bilgisayarı	LCD monitörlü orijinal marka bilgisayar
Yazılım	İngilizce kullanım, zaman etki alanı ve frekans etki alanı analizi, sinyal kaynağı, sinüs frekans süpürme analizi, otomatik WORD test raporu oluşturma
Giriş kanalı
Giriş kanalı sayısı	2 eşzamanlı giriş kanalı
Giriş sinyal tipi	Gerilim/yük
Giriş direnci	＞110 kΩ
Maksimum gerilim giriş aralığı	±10V
Maksimum yük giriş aralığı	±10000PC
SNR	＞100dB
Filtre	160dB/oktav analog filtre
Giriş arayüzü	Üç isteğe bağlı giriş: gerilim, ICP ve yük
Maksimum giriş	±10VPEAK
Analog/dijital dönüştürücü (ADC)	24 bit çözünürlük, dinamik aralık: 114dB, maksimum örnekleme frekansı 192kHz
Devre özellikleri	Giriş arayüzü, yerleşik bir ICP sabit akım kaynağına ve yük amplifikatörüne, 10V/1V'lik iki aralığa ve isteğe bağlı AC/DC bağlantısına ve bir analog anti-aliasing filtreye sahiptir.
Çıkış kanalı
Çıkış kanalı sayısı	1 çıkış kanalı
Çıkış sinyal tipi	Gerilim sinyali
Çıkış empedansı	＜30Ω
Maksimum gerilim çıkış aralığı	±10V
Maksimum çıkış akımı	100mA
Genlik doğruluğu	2mV
Harmonik bozulma	<-95dBfs
Filtre	160dB/oktav analog filtre
Kanal eşleşmesi	Genlik 0.04dB, faz ±0.5
Dijital/analog dönüştürücü (DAC)	24 bit çözünürlük, dinamik aralık: 120dB, maksimum örnekleme frekansı 192kHz
Devre özellikleri	Analog anti-aliasing filtresi; çıkış koruma devresi
Test tipi	Rastgele titreşim kontrolü/sinüsoidal kontrol/tipik şok kontrolü

İvme Sensörü LTE C04A07

Parametre	Özellikler
Frekans aralığı	1-8000Hz
Hassasiyet	30mv/g
Sıcaklık aralığı	-40 - 160℃

Dikey Uzatma Tablosu

Parametre	Özellikler
Malzeme	Magnezyum alaşımı, yüzey sert eloksallı
Tablo boyutu	2000×1200 mm
Sabit delik	M10 dikdörtgen dağılım 100mm*100mm paslanmaz çelik vida manşonu
Üst limit kullanım sıklığı	Sinüs 100 Hz, Rastgele 200 Hz
Ağırlık	Yaklaşık 340KG

Soğutma Fanı (Susturucu Dahil)

Parametre	Özellikler
Fan gücü	15kW
Fan debisi	81.6m³/s
Fan basıncı	0.075kgf/cm²

Elektriksel Gereksinimler

Parametre	Özellikler
Güç kaynağı	3 fazlı 5 telli 380V/50Hz 75 KVA
Sıkıştırılmış hava	0.6Mpa
Toprak direnci	≤4Ω

Sistem Özellikleri

Yüksek Performans ve Güvenilirlik: DSP işlemcisi aracılığıyla kapalı döngü kontrolü, gerçek zamanlı yanıt ve yüksek hassasiyet sağlar. Düşük gürültülü donanım tasarımına ve yerleşik anti-aliasing filtrelerine sahip 24 bit çözünürlüklü ADC'ler, analiz doğruluğunu garanti eder.
Kolay Kullanım: Otomatik sihirbaz ve test raporu oluşturma özellikli Windows tabanlı uygulama yazılımı, tekrarlayan test görevlerini basitleştirir.
Güçlü İşlevler ve Esneklik: Modüler tasarım, çeşitli test gereksinimlerini karşılamak için farklı donanım ve yazılımların yapılandırılmasına olanak tanır.
Test Güvenliği: Küçük ölçekli sinyal kontrol önizlemesi, çoklu güvenlik kontrolleri ve kilitleme ayarları, test cihazları, test nesneleri ve ekipman için maksimum koruma sağlar.
Test Raporu Oluşturma: Kontrol fonksiyonları, parametreler, spektrum eğrileri ve analiz verileri dahil olmak üzere Word veya PDF test raporlarının tek tıklamayla oluşturulması.

Dijital Titreşim Kontrol Cihazı Teknik Parametreleri

Giriş Kanalı

Parametre	Özellikler
Giriş kanalı sayısı	2 eşzamanlı giriş kanalı
Giriş sinyal tipi	Gerilim/yük
Giriş direnci	＞110 kΩ
Maksimum gerilim giriş aralığı	±10V
Maksimum yük giriş aralığı	±10000PC
SNR	＞100dB
Filtre	160dB/oktav analog filtre
Giriş arayüzü	Üç isteğe bağlı giriş: gerilim, ICP ve yük
Maksimum giriş	±10VPEAK
Analog/dijital dönüştürücü (ADC)	24 bit çözünürlük, dinamik aralık: 114dB, maksimum örnekleme frekansı 192kHz

Çıkış Kanalı

Parametre	Özellikler
Çıkış kanalı sayısı	1 çıkış kanalı
Çıkış sinyal tipi	Gerilim sinyali
Çıkış empedansı	＜30Ω
Maksimum gerilim çıkış aralığı	±10V
Maksimum çıkış akımı	100mA
Genlik doğruluğu	2mV
Harmonik bozulma	＜-95dBfs
Filtre	160dB/oktav analog filtre
Kanal eşleşmesi	Genlik 0.04dB, faz ±0.5
Dijital/analog dönüştürücü (DAC)	24 bit çözünürlük, dinamik aralık: 120dB, maksimum örnekleme frekansı 192kHz
Test tipi	Rastgele titreşim kontrolü/sinüsoidal kontrol/tipik şok kontrolü
