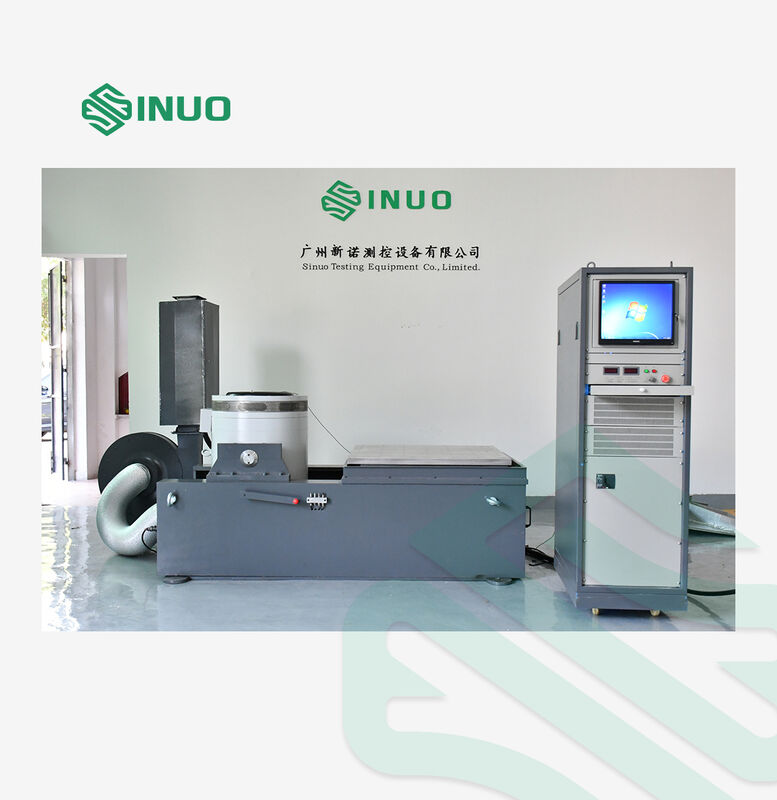

Pil Test Makinesi IEC62133, Pil Testi için 5000Kg Sinüs Kuvveti

Pil Test Makinesi IEC62133, Pil Testi için 5000Kg Sinüs Kuvveti

Marka Adı:	Sinuo
Model Numarası:	SN553-EV250H80VT80VCS-2
Adedi:	1
fiyat:	Customized
Ödeme Şartları:	T/T
Tedarik Yeteneği:	5 takım/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Calibration Certificate (Cost Additional)

Nominal Sinüs Kuvveti:

49KN

Rastgele güç:

49KN

Maksimum Çıkış Gücü:

5000kg.f

Maks. Hızlanma:

100g (980 m/s2)

Maks. Hız:

2.0m/s

Maks. Yerinden etme:

51 mm sayfa

Ambalaj bilgileri:

kontrplak durumda

Yetenek temini:

5 takım/ay

Vurgulamak:

Dengeleme Elektriksel Güvenlik Test Cihazları

IEC 61851 Elektriksel Güvenlik Test Cihazları

LCD elektriksel güvenlik analizörü

Ürün Tanımı

IEC62133 Vibration Test Machine for Battery Testing with 5000Kg Sine Force (Batarya testi için 5000Kg Sinus kuvveti ile titreşim testi makinesi)

Bu profesyonel titreşim test sistemi, özellikle IEC62133 standartlarına göre pil testleri için tasarlanmıştır.kapsamlı ürün doğrulama için güçlü bir 5000Kg sinüs kuvveti kapasitesine sahip.

Ürün Uygulamaları

titreşim testi, performanslarını ve dayanıklılıklarını değerlendirmek için heyecan verici bileşenleri ve cihazları kullanarak gerçek dünya çevresel koşullarını taklit eder.Bu sistem, devre kartları da dahil olmak üzere endüstriyel sektörlerde yaygın olarak uygulanmaktadır., uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Sinuo, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC ve ASTM de dahil olmak üzere uluslararası standartlara göre ürün kalitesini doğrulayan tam uyarlama ve test çözümleri sunar.

Bu titreşim sistemi, UN 38.3 Bölüm 4.3 Test T'nin gereksinimlerini karşılar.3, IEC 62133-1:2017 Bölüm 7.2.2, ve IEC 62133-2:2017 Bölüm 7.3.8.1.

Titreşim Makinesi Seçimi ve Özellikleri

Müşteri gereksinimlerine göre test koşulları
Test türleri: Sinus süpürgesi, Rastgele, Klasik Şok
Frekans yanıt aralığı: 1-2700Hz
Seçim formülü: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2, D = A / 0,002F2, F = M ((kg) × A ((g)

Ekipmanın Ana Şekli

Kurulum Şekli

Ekipman konfigürasyonu

Bileşen	Yapılandırma	miktarı
Titreme masası gövdesi	A60S44 elektromanyetik uyarma jeneratörü	1 SET
Otomatik merkezleme kontrol cihazı	Hareketli sarmal merkezleme sistemi	1 SET

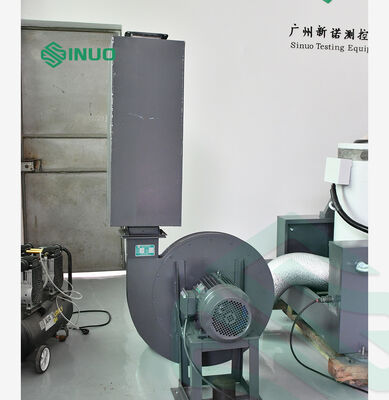

Soğutma sistemi	B152S Soğutma fanı (sessizleyici dahil)	1 SET
Dikey uzatma tablosu	VT80 Dikey Genişleme Masası 800×800mm	1 SET
Yatay kaydırma	HG80 yatay yağ filmi slaytı 800×800mm	1 SET
Güç güçlendirici	LA50K dijital anahtarlama güç güçlendirici	1 SET
Koruma sistemi	Servo koruma sistemi	1 SET
Güç kaynağı	Harekete geçirme güç kaynağı	1 SET
Titreşme denetleyici	Dijital titreşim denetleyicisi VCS-2 (2 kanal)	1 SET
Sensörler	Sistem hızlandırma sensörü	2 PCS
Bilgisayar sistemi	LCD monitörü olan kontrol bilgisayarı	1 SET
Aksesuarlar	Bağlantı kabloları, hava kanalları, kullanım talimatları, aletler, yazılım CD'si	1 SET

Teknik parametreler

A60S44 Elektromanyetik Heyecan Jeneratörü

Maksimum sinüzoidal uyarılma kuvveti	5000Kg.f zirve (49KN)
Maksimum Rastgele Heyecanlı Güç	5000Kg.f r.ms (49KN)
En yüksek çarpma uyarı kuvveti	10000Kg.f zirve (98KN)
Frekans aralığı	1-2700 Hz
Maksimum yer değiştirme	51 mm p-p
En yüksek hız	2.0m/s
Maksimum hızlandırma	100G (980 m/s2)
Birinci sıra rezonans frekansı	2500 Hz±5%
Faydalı yük	1000 kg
Hareketli bobin çapı	Φ440 mm
Ekipmanın ağırlığı	4800 kg

LA50K Dijital Aktarma Gücü Amplifikatörü

Çıktı gücü	50KVA
Çıktı voltajı	110Vrms
Çıktı akımı	550Arms
Dönüştürme verimliliği	>90%

Dijital titreşim denetleyicisi VCS-2

Giriş kanalları	2 eşzamanlı giriş kanalı
Kontrol fonksiyonları	Sinüs, rastgele, klasik şok
ADC çözünürlük	24 bit
Çıktı kanalları	1 çıkış kanalı

Elektrik Gereksinimleri

Güç kaynağı	AC3 fazı 380V/50Hz, 95KVA
Sıkıştırılmış hava	0.6Mpa
Yer direnci	≤4Ω

Anahtar Sistem Bileşenleri

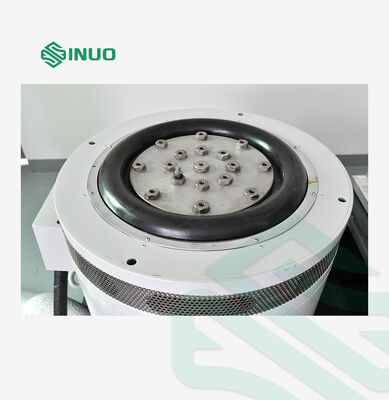

Titreleme masası gövdesi

İki kat bantlı eksenel yönlendirme ile dökme ve elle işlenmiş hareketli bobinler
Düşük akış sızdırması ve eşit manyetik alanı olan çift manyetik devre yapısı
Gelişmiş fosfatlama işlemi ve dayanıklılık için otomobil boyası
Bal kovanı hava borusu tasarımı ile geliştirilmiş soğutma sistemi

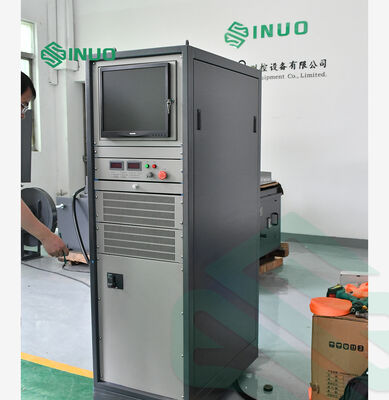

LA Dijital Değiştirme Gücü Amplifikatörü

Yüksek istikrarlı güvenilir IGBT teknolojisi
AB "CE" standartlarına uygun
Sinüzoidal frekans çarpımı PWM ile yüksek sinyal-gürültü oranı
Elektronik otomatik akım paylaşım teknolojisi

Servo Koruma Sistemi

Elektrik şebekesi aşırı voltajı, alt voltaj, faz kaybı, mantık hataları, aşırı sıcaklık, çıkış aşırı akımı ve platform aşırı yer değiştirmesi dahil olmak üzere kapsamlı koruma.

Dikey genişleme platformu

Modal frekans analizi ile magnezyum alaşımı yapısı, kare, yuvarlak veya özel konfigürasyonlarda mevcuttur.

Fotoelektrik Otomatik Merkezleme Sistemi

Yükleme ve boşaltma işlemleri sırasında hareketli bobin dengesini korur.

Yatay kaydırma

Yüksek devrilme momentini, istikrarlı çalışmayı sağlamak için yağ filmi dondurucu özellikleri ile.

Dijital titreşim denetleyici özellikleri

32 bit hareketli nokta DSP işlemcisi ile yüksek performans ve güvenilirlik
Otomatik sihirbaz işlevleri ile kullanıcı dostu Windows tabanlı yazılım
Esnek yapılandırma için modüler tasarım
Kapsamlı güvenlik özellikleri ve test sonlandırma seçenekleri
Word veya PDF biçiminde otomatik test raporu üretimi

Denetleyici Teknik Parametreleri

Parametreler	Spesifikasyon
Giriş kanalları	2 eşzamanlı giriş kanalı
ADC çözünürlük	24 bit
Dinamik aralık	>100dB
Çıktı kanalları	1 çıkış kanalı
Çıktı aralığı	±10V

Kontrol fonksiyonları

Rastgele kontrol:Transfer fonksiyonu eşitleme ile Gauss rastgele sinyalleri, frekans aralığı 0-4800Hz (18750Hz'e kadar genişletilebilir)

Sinüs Kontrolü:Yüksek kaliteli sinüs ve sinüs tarama sinyalleri, harmonik bozulma <-100dB, frekans aralığı 1Hz-5000Hz

Klasik Şok:Yarım sinüs dalgası, çan dalgası, dikdörtgen dalgası, trapez dalgası ve MIL-STD-810 ve ISO standartlarını karşılayan testere diş dalga biçimlerini destekler
