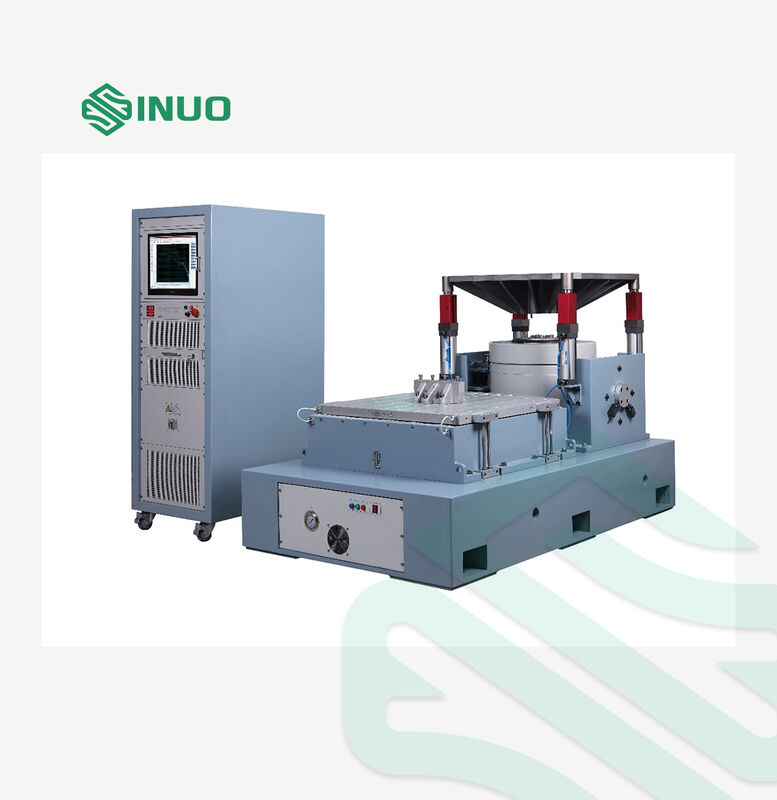

MIL-STD-810 Elektrodinamik titreşim sallayıcısı

MIL-STD-810Elektrodinamik titreşim sallayıcısı

Ürün uygulaması

Titreme testi, gerçek bir ortamda nasıl tepki vereceğini görmek için bir bileşeni veya cihazı heyecanlandırma veya şok etme eylemidir.endüstriyel ürünlerden, örneğin devre kartlarından, uçaklar, gemiler, roketler, füzeler, otomobiller ve ev aletleri.

Sinuo size tüm heyecan ve test planını sağlayabilir ve GB, GJB, UL, JIS, DIN, ISO gibi ulusal ve uluslararası standartlara göre ürünlerin kalitesini kanıtlayabilir,BS, MIL, IEC ve ASTM.

Titreşim makinesi seçimi formülü ve titreşim jeneratörü yapı şeması

1Müşteri şirketinin sağladığı test koşulları;

2Test türü: Sinus süpürme; Rastgele; Şok

3Frekans tepkisi aralığı: 1-3000Hz

4. Formül: A(g) = ((2πf) 2Dcm/980?? A=0.002DmmF2 D=A/0.002F2

F=M(kg) ×A(g)

Ekipmanın yapılandırma talimatları

Ekipmanın teknik parametreleri

1Titreşme masası vücudu

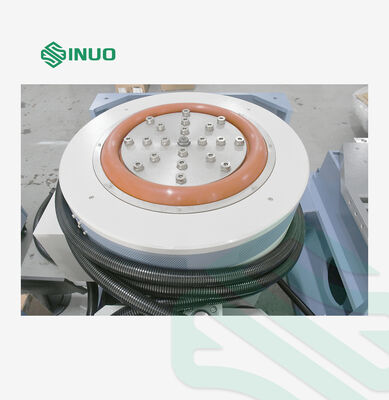

1.1 Hareketli sarmal

Vibratör masası dökümlü ve elle işlenmiş hareketli bobinlerle, optoelektronik yük destek sistemi ve çift rulman aksyal rehberlikle donatılmıştır.Çift rulman rehberliği, üstün dayanıklılık için titreşim testi sırasında dinamik eksensel kesişimi ve dönüşü azaltmaya yardımcı olan benzersiz bir özelliktir.

1.2 Heyecan sarmalı

Çift manyetik devre yapısı, düşük akış sızıntıları, eşit manyetik alan.

1.3 Vücut yüzeyi

Gelişmiş fosfatlama tedavisi ve araba boya teknolojisi kullanılarak, uzun süreli aşınma ve pas önleyici etkileri vardır.

1.4 Masa soğutma:

Düşük gürültülü fanları benimseyin ve masa gövdesinin hava alım yapısını geliştirin.Soğutma etkisini artırmak için yeni bir hava borusu tasarımı kabul edilir.

2. LA Dijital Değiştirme Güç Güçlendirici

LA serisi dijital anahtarlama güç güçlendirici güvenilir IGBT teknolojisini benimser:

Yüksek kararlılık ve güvenilirlik

b. AB "CE" standardının gereksinimlerini karşılamak

c. Sinüzoidal frekans çarpım atış genişliği modülasyon teknolojisi kullanılarak, güç amplifikatörünün sinyal gürültü oranı yüksektir.

d. Güç kaynağını değiştirme çalışma prensibini kullanarak, dönüşüm verimliliği yüksektir.

e. Elektronik otomatik akım paylaşım teknolojisini kullanmak

İyi güvenlik performansı.

3Servo koruma sistemi

Tam koruma fonksiyonları, elektrik şebekesi aşırı voltajı, alt voltaj, faz kaybı, mantık hatası, güç modülünün geçişi, aşırı sıcaklık, çıkış aşırı akımı, çıkış aşırı voltajı,Sürücü gücü, platform aşırı hareket, platform sıcaklığı, dış kilitlenme vb.

4Dikey genişleme platformu.

Genişletme platformu genellikle daha büyük montaj numuneleri için bir platform olarak kullanılır ve kare veya yuvarlak veya kullanıcı tarafından tanımlanabilir.Genişletilmiş platformun dinamik özelliklerinin etkisini azaltmak, tüm genişletilmiş platformların modelleştirilmesi ve modal frekansları için analiz edilmesi gerekir.

5Fotoelektrik otomatik merkezleme sistemi

Hareketli sargıların konumunu otomatik olarak dengede tutmak için ayarlayın. Otomatik merkezleme sistemi, hareketli sargıların yükleme ve boşaltma sırasında her zaman merkezli olmasını sağlar.

6Yatay kaydırıcı platform.

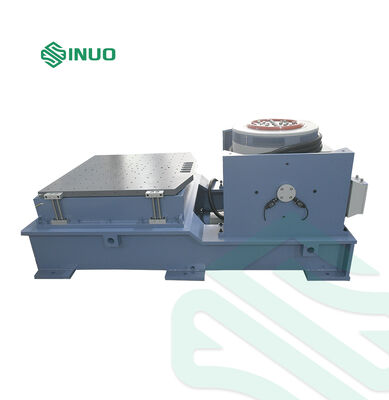

Yatay kaydırma tasarımı, yüksek bir devrilme momentine ve yan kısıtlamaya sahiptir.Yönlendirici yağ filminin amortizasyon özelliklerini korurken yüksek bir dinamik moment sınırına sahiptirYatay kaydırma masası bir kaydırma plağından, bir bağlantı başından, doğal bir granit levhasından, yatay bir kaydırma masası tabanından ve bağımsız bir yağ kaynağından oluşur.

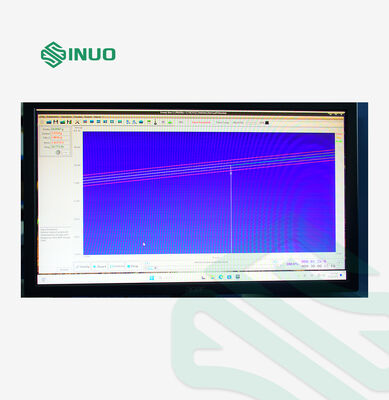

7Dijital titreşim denetleyicisi.

Titreme denetleyicisi gelişmiş dağıtılmış yapı sistemini benimser. Kapalı döngü kontrolü DSP işlemcisi tarafından gerçekleştirilir ve PC kontrol döngüsünden bağımsızdır.Kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlarTest sistemindeki herhangi bir değişikliğe zamanında ve hızlı bir şekilde yanıt verebilir. Kontrolün istikrarını ve yüksek hassasiyetini sağlar.Donanım, 300MHz'ye kadar bir ana frekansla 32 bit hareketli nokta DSP işlemcisi ve 24 bit çözünürlüğü olan bir ADC / DAC'yi benimserDüşük gürültü tasarım teknolojisi yüksek hassasiyetli yüzme nokta dijital filtreleme ve donanım devreleri ile.ve sinyal-gürültü oranı 100dB'den fazladır.

Özellikleri

Yüksek performans ve güvenilirlik

Kapalı döngü kontrolü DSP işlemcisi tarafından gerçekleştirilir ve PC kontrol döngüsünden bağımsızdır.Test sistemindeki herhangi bir değişikliği zamanında ve hızlı bir şekilde yanıtlayabilir.Tüm giriş kanallarında 24 bit çözünürlüklü ADC'ler, düşük gürültülü donanım tasarımı ve yerleşik analog ve dijital anti-aliasing filtreleri vardır.Analizin yüksek hassasiyetini etkili bir şekilde garanti eden.

b. İşlem kolaylığı

Windows tabanlı uygulama yazılımı kullanımı kolaydır ve yardımcı işlevlere sahiptir.Sistemin güçlü otomatik sihirbazı ve otomatik test raporu oluşturma fonksiyonu, tekrarlayan ve sıkıcı test görevlerini kolaylaştırırTest parametresi ayarları zengin ve titiz ve USB2.0 arayüzü bilgisayarla daha yakın ve uyumlu bir şekilde bağlantı kurar.

Güçlü işlevler ve esneklik

Titreşim denetleyicisi, aynı donanım platformu üzerinde birden fazla karmaşık görevi gerçekleştirebilecek güçlü bir titreşim kontrol platformu.farklı uygulama yazılımı, farklı test ve analiz ihtiyaçlarınızı karşılamak için çeşitli analiz görevlerini tamamlamak için yapılandırılabilirKontrolör modüler bir tasarım benimser ve farklı kullanıcı ihtiyaçlarını karşılamak için farklı kullanıcı ihtiyaçlarına göre ilgili donanım ve yazılımı yapılandırabilir.

d. Test güvenliği

Kontrolör, sistem titreşim kontrolünün ön izini almak için küçük ölçekli sinyal kontrolünü sağlar. Bu yöntem, test mühendislerinin gürültü seviyelerini önceden belirlemelerine yardımcı olur.Ve aktarım fonksiyonu ve sistemin diğer özellikleri hakkında kaba bir anlayışa sahip olmakAynı zamanda çoklu güvenlik kontrolleri ve kilit ayarları vardır. Deneklerin, test nesnelerinin ve titreşim masası ekipmanlarının güvenliği en büyük ölçüde garanti edilir.Eğer sistemde bir anormallik varsa, testi bitirmek için hemen sistemin yerleşik sonlandırma tuşuna basabilirsiniz.

e. Test raporunun üretimi

Tek tıklamayla hızlı bir şekilde word veya PDF biçiminde test raporları oluşturmayı destekler.Temel test kontrol fonksiyonunun açıklamasından özel test ayar parametrelerine kadar, kontrol hedefi spektrum eğrisinden test zaman alanına ve frekans alanı eğrisine kadar, her şey mevcut.Değiştirmek ve farklı test raporları özelliklerine göre yapmak için sizin için uygundur. Doğrudan basılabilir ve ön izlenebilir ve çevrimiçi olarak gönderilebilir.

Dijital titreşim kontrol cihazının ana teknik parametreleri

Dijital titreşim denetleyicisinin işlev açıklaması

Rastgele kontrol

Kullanıcı tarafından tanımlanan güç spektrumu diyagramına göre (hedef spektrum editörü tarafından oluşturulmuştur), rastgele kontrol, transfer fonksiyonu eşitleme yöntemini benimser.Sürekli olarak gerçek zamanlı ve doğru çok kanallı kapalı döngü kontrolünü hızla uygulamak için Gauss rastgele sinyalleri çıkartDahili uyarlanabilir kontrol algoritmaları, sistem doğrusal olmayanlıklarına, rezonans frekansına ve yük değişikliklerine hızlı bir şekilde tepki gösterir.

Frekans aralığı: 0~4800Hz, 18750Hz'ye kadar uzatılabilir

Çözünürlük: 100, 200, 400, 800, 1600, 3200 spektral çizgi

Kontrol gücü aralığı: > 90dB

Kontrol stratejisi: Tek kanal kontrolü, ağırlıklı ortalama, maksimum değer, minimum değer.

Sinus kontrolü

Sinüs dalga biçiminin amplitudunu kontrol etmekle birlikte analog kalitede sinüs ve sinüs süpürme sinyalleri sağlar.ve durma süresi sinüzoidal sinyalin zamanını veya döngü sayısını ayarlayarak belirlenebilir.

Frekans aralığı: 1Hz~5000Hz, 10000Hz'e kadar genişletilebilir

Kapalı döngü süresi: 5 mS

Harmonik bozulma: <-100dB

Frekans süpürme modu: doğrusal frekans süpürme 0~6000 Hz/dakikada.

Sıfırlama yönü: yukarı, aşağı

Sıfırlama süresi: Sıfırlama sayısı veya test süreleri olarak ayarlanabilir.

Klasik Şok

Transfer fonksiyon eşitleme yöntemi, destek yarı sinüs dalgası, zil dalgası, dikdörtgen dalgası, trapez dalgası, ön zirve testere dalgası, arka zirve testere dalgası, üçgen dalgası.Kullanıcılar ayrıca ihtiyaçlarına göre nabız zirve değerini girebilir.

Nabız süresi 0,5 ila 3,000 mS arasında

Maksimum analiz bant genişliği 18750Hz

Çerçeve boyutu: 16384'e kadar

Standartları karşılamak: MIL-STD-810 (ABD askeri standardı), ISO standardı, kullanıcı tarafından tanımlanan kesinti kontrol sınırı.
